Paleta de pintores también conocido como caja de luz de luz (1 / 2 paso)

Paso 1: Hardware

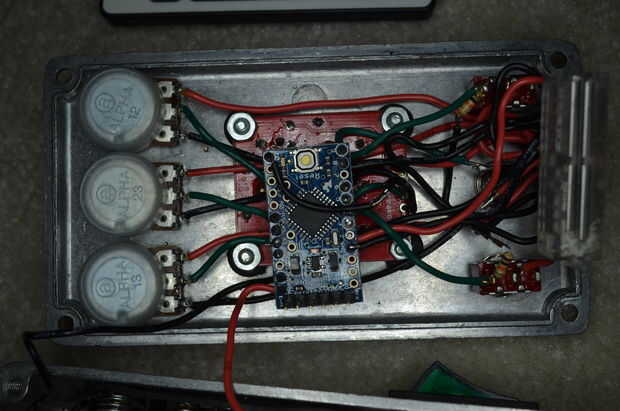

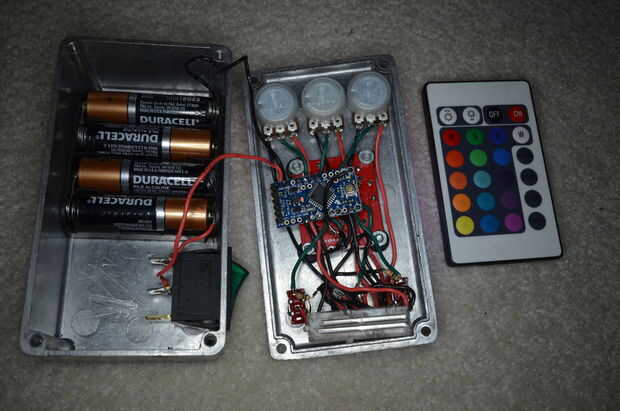

Para construirlo solo perfore un montón de agujeros en la tapa de la caja, montar las piezas con herrajes incluidos. Tenga cuidado de no espacio los potenciómetros para cerrar o podrían no encajar, mi estaba demasiado cerca para la comodidad. Me refiero a que fue totalmente planeado. Te sugiero orientar el microcontrolador para las entradas analógicas están del lado de los potenciómetros, y las entradas digitales están del lado de los interruptores. Utilice la cinta de doble cara para fijar el soporte de la batería en la parte inferior de la caja. El interruptor de encendido parece encajar bien en el lado. Dar suficiente cable entre la batería y el interruptor de encendido a la tapa para que pueda abrir fácilmente. También intentó Asegúrese de conectar los componentes a través de la parte inferior de la Arduino si necesitaba alrededor de la punta de prueba y tuve en algunas habitaciones. Usé un pedazo de protoboard para un carril corriente y tierra, sin embargo, no es necesario. Sólo podría soldar una bola enorme de extremos de los cables entre sí. Flash del microcontrolador con el software tienes aquí, caída en algunas baterías, cerrar la tapa y listo!

Los potenciómetros tienen tres puntos de soldadura, de un lado a 5V, de un lado a la tierra, el centro de una entrada analógica. Si los lados están al revés entonces solo tirón los dos últimos valores en la función de asignación después de las funciones de analogRead en el software. Esto invertirá la relación de brightening/dimming izquierda vs derecha. Sugeriría que un giro hacia la derecha hace que el LED más brillante.
Los interruptores son SPDT, así que un lado va a 5V, un lado tiene un cable a la entrada digital y un 10K a tierra. 10k es un resistor de pulldown que hace que el interruptor esté en determinado Estado todo el tiempo.
El receptor IR tiene 5V, GND y líneas de datos de derecha a izquierda (ver hoja de tus datos para estar seguro, que he quemado un par de estos para que). La línea de datos puede conectar con cualquier conector de entrada digital.
Kit de arranque de LED tiene un 5V, Gnd y líneas de datos para cada uno de los tres colores. Asegúrese de cable a un pin PWM, tal vez no pin 5 y 6 porque creo que se meten con la función de retardo y no puede llegar a apagar ese LED. Lo que cada vez es más cercano al lugar de montaje.

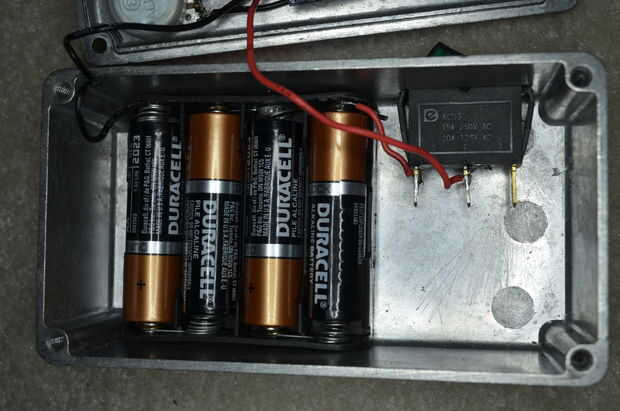

Las pilas Haz conectadas a las entradas de primas y Gnd. Envíe primero el positivo a través del interruptor de potencia.

Asegúrese de que sin embargo elctronico que coincide con los parámetros de software!!
