Paso 1: Esquemas y configuraciones de Pin
Original Arduino de Palm y Palm Arduino II, tienen una configuraciones de perno recto hacia adelante. El orden de la configuración de pines fueron los mismos que el orden de los pines del microcontrolador ATmega328 (28 pines)
1 - RESET 28 - A5 (SCL)
2 - D0 (RX) 27 - A4 (SDA)
3 - D1 (TX) 26 - A3
4 - D2 25 - A2
5 - D3 24 - A1
6 - D4 23 - A0
7 - VCC 22 - GND
8 - TIERRA 21 - AREF
9 - XTAL1 20 - AVCC
10 - XTAL2 19 - D13 (SCK)
11 - D5 18 - D12 (MOSI)
12 - D6 17 - D11 (MISO)
13 - D7 16 - D10 (SS)
14 - D8 15 - D9
Arduino de Palm y Palm Arduino II requiere una adición de regulador de potencia (5V y 3.3V).
Palma Arduino versión 3

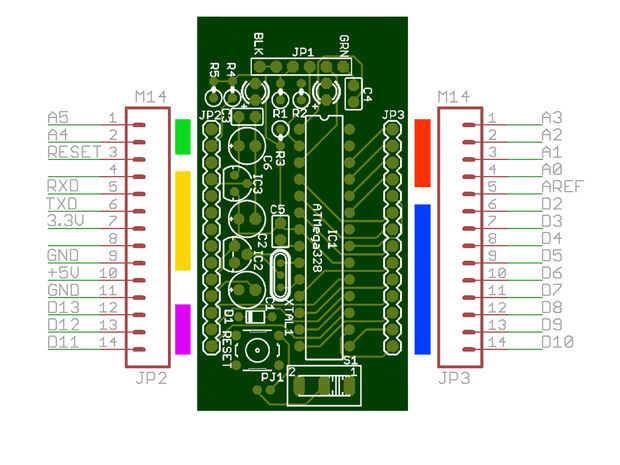

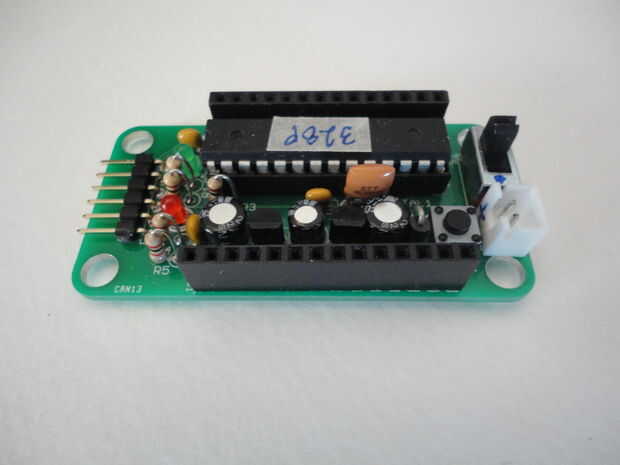

En Palma Arduino versión 3, utiliza la misma configuración de pines que diseñé para mi otro compatible placa Arduino, RevIO, agrupando los puertos de comunicación (puertos de comunicación Serial, I2C y SPI) en un lado de la Junta y dejar el resto de los pines (digitales y análogos) en línea en el otro lado de la tabla secuencialmente (imagen 1).

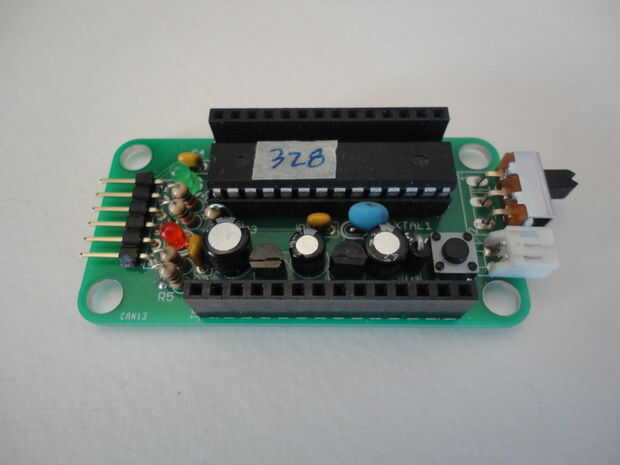

I grupo también los pines de comunicación serie (TX, RX, VCC, GND) en el riel para ser compatible con el XBee breakout Junta, Kit básico de XB-Buddy, Tablero de adaptador de Adafruit XBee (ID-126)o Bluetooth Mate oro (WRL-09358) de Sparkfun, etc..

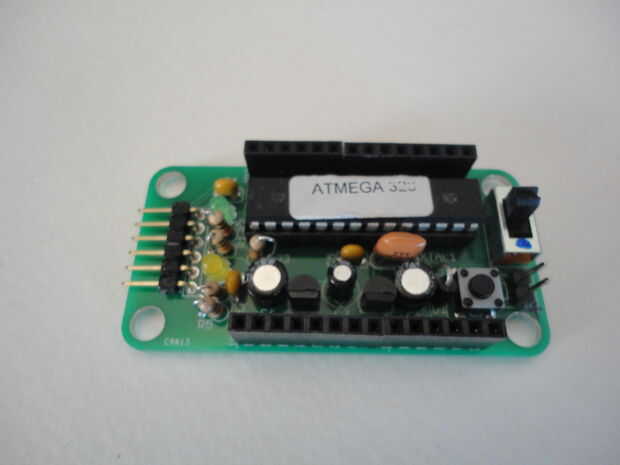

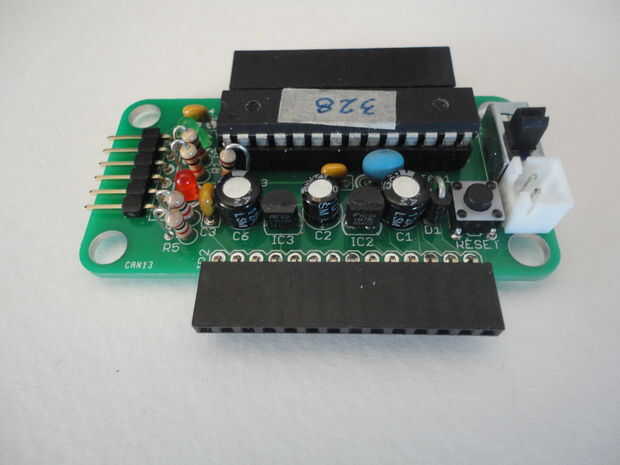

Palma Arduino V3, añadido a los reguladores de voltaje (5V y 3.3V) circuito en la PCB.

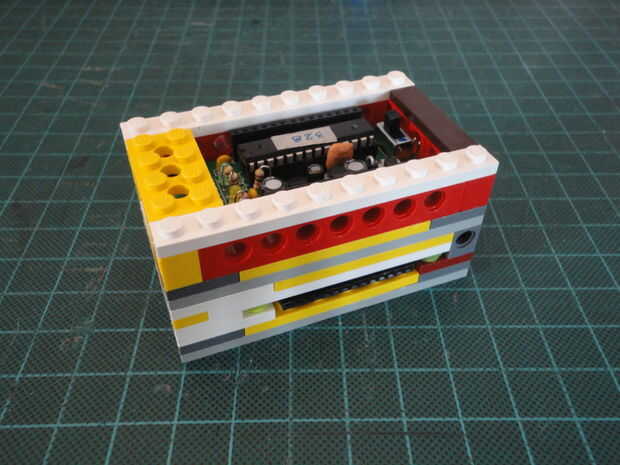

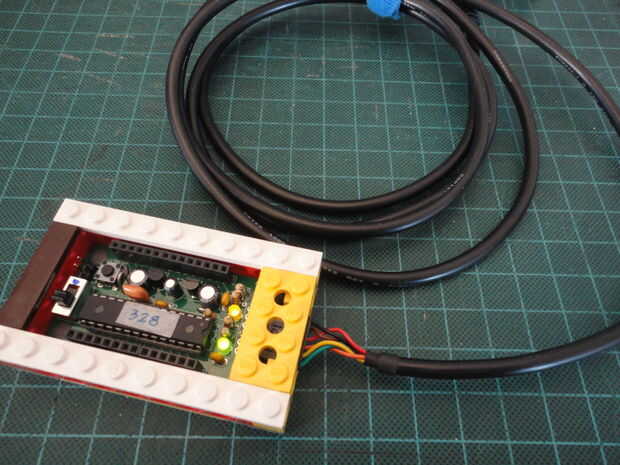

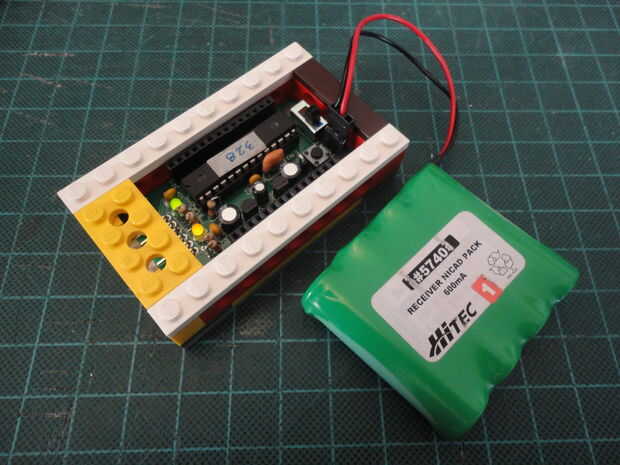

Diseñé la palma Arduino versión 3 que su dimensión compatible con el sistema modular de Lego.
En lugar de utilizar un separador ordinario agujeros en cuatro esquinas de la placa, he añadido cuatro orificios más grandes que pueden acomodar stud de Lego, por lo que el PCB podría aferrarse al Lego ladrillos o placas.
