Paso 3: Caso de Lego estilo 1
Este estilo consiste en dos receptáculos hembra recto de 14 pines, un conector recto de 2 pines y un interruptor de alimentación recta.

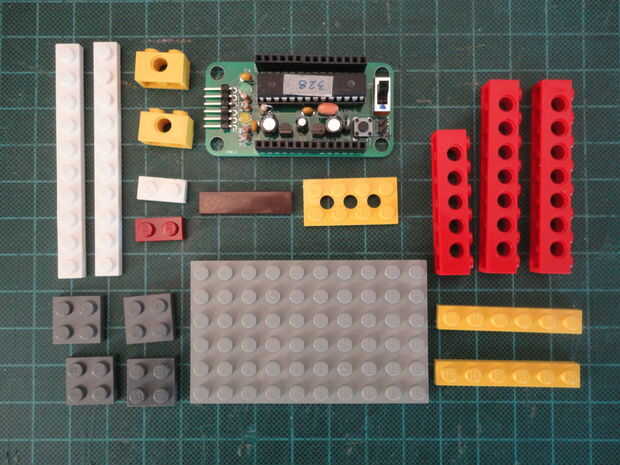

Estilo 1 de piezas de Lego Technic
1 no. Técnica de 1 x 6 ladrillo (#3894)
2 núms. 1 x 8 ladrillos Technic (#3702)
2 núms. 1 x 2 ladrillos Technic con dos orificios (#32000) o plano 1 x 2 ladrillo (#3004)
1 no. Técnica 2 x 4 de la placa (#3709)
2 Nº 1 x 10 placa (#4477)
2 nos. 1 x 6 de la placa (#3666)
2 núms. 1 x 2 de la placa (#3023)
4 núms. 2 x 2 de la placa (#3022)
1 no. Placa de 6 x 10 (#3033)
1 no. Azulejo de piso 1 x 4 (#2431)
La siguiente es la construcción de la caja de Lego de Palma Arduino estilo 1:
Nota: También he añadido el texto de descripción en cada imagen.
Foto 4. 6 x una 10 placa (#3033) y 4 Nº 2 x 2 (#3022)

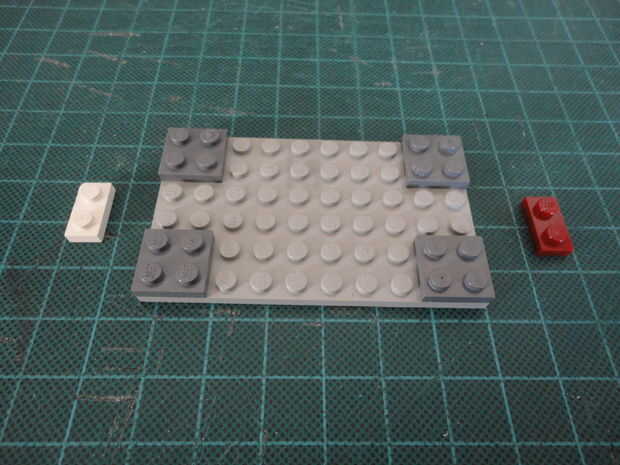

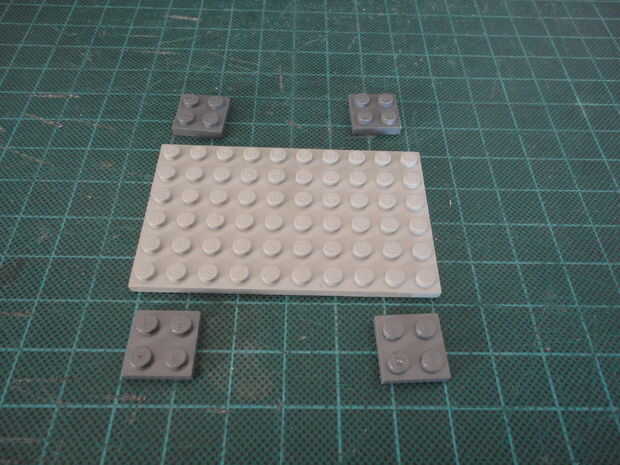

Foto 5. Coloque las placas de 2 x 2 en cada esquina de la placa de 6 x 10. Preparar 2 placas núms. 1 x 2 (#3023)

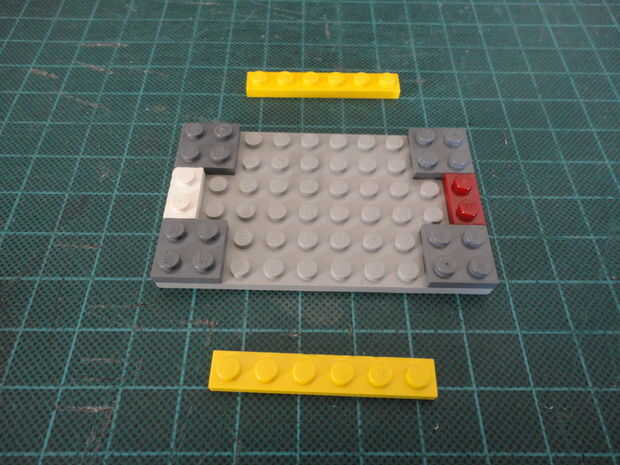

Foto 6. Coloque las placas de 1 x 2 entre placas de 2 x 2 en cada extremo como se muestra. Preparar 2 placas núms. 1 x 6 (#3666)

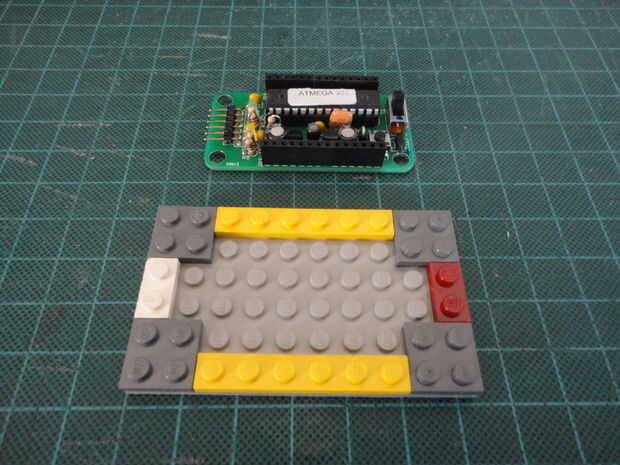

Foto 7. Coloque las placas de 1 x 6 entre 2 x 2 placas a lo largo de la longitud de la caja. Preparar Palma Arduino estilo 1

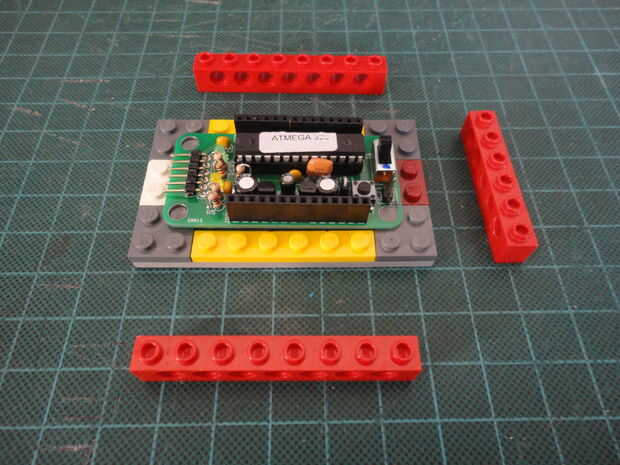

Foto 8. Lugar Palma Arduino sobre el caso, haciendo coincidir los agujeros Separadores con las placas de 2 x 2. Preparar 2 núms. 1 x 8 ladrillos Technic (#3702) y 1 no. 1 x 6 ladrillos Technic (#3894)

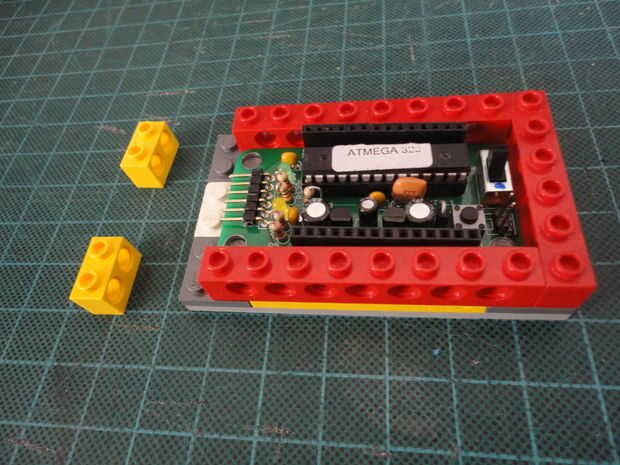

Foto 9. Colocar ladrillos Technic 1 x 6 a lo ancho al lado del conector del interruptor y el poder. Preparar 2 núms. 1 x 2 ladrillos Technic con dos orificios (#32000) o plano 1 x 2 ladrillo (#3004)
Foto 10. Colocar ladrillos Technic de 2 núms. 1 x 2 en las esquinas al lado del conector FTDI. Preparar 2 núms. 1 x 10 placas (#4477). Preparar el azulejo plano 1 x 4 (#2431)

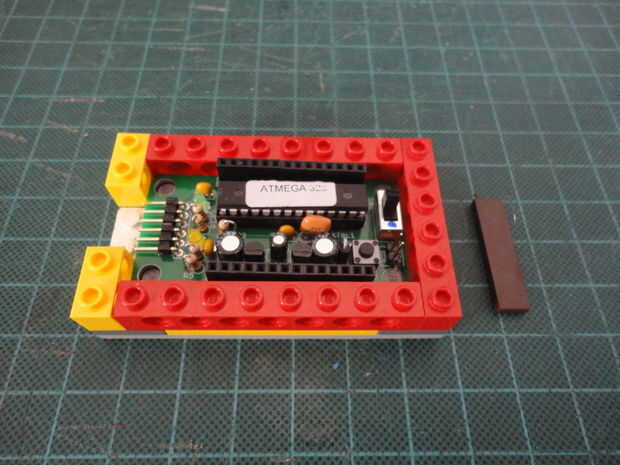

Foto 11. Lugar 1 x 4 azulejo plano encima de ladrillo de 1 x 6 en el extremo del interruptor de potencia, como se muestra. Preparar 2 núms. 1 x 10 placas (#4477)

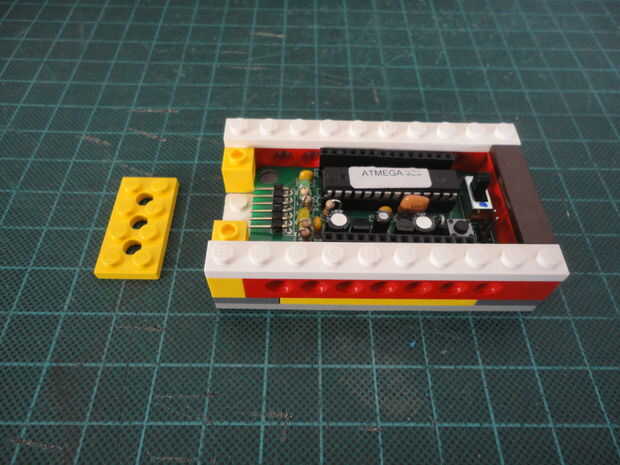

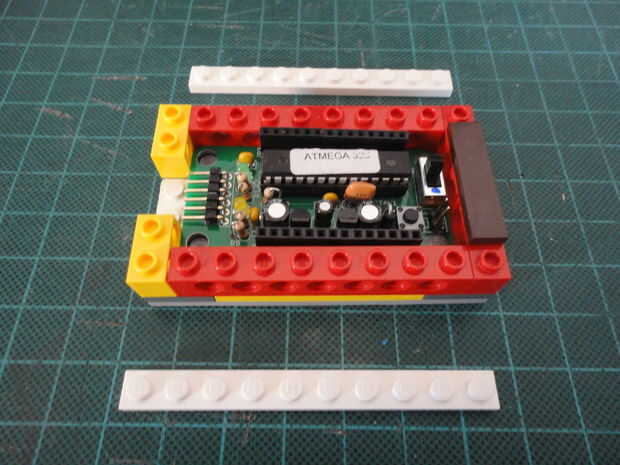

Foto 12. Coloque ambas placas de 1 x 10 a lo largo de la longitud de la caja. Preparar placa técnica 2 x 4 (#3709)

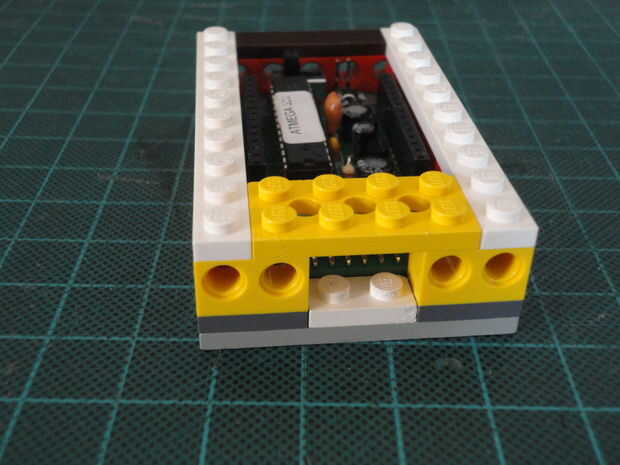

Foto 13. Coloque la placa técnica 2 x 4 1 x 2 ladrillos como se muestra en la parte superior.

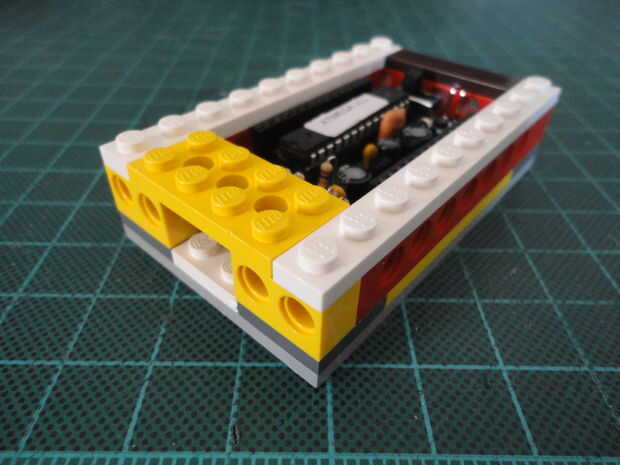

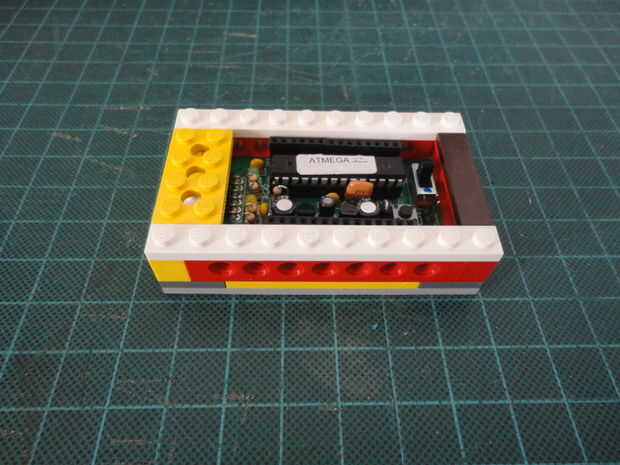

Ahora, Palma Arduino III estilo 1 está listo!
