Paso 5: Caja Lego Style 3
Este estilo consiste en dos receptáculos hembra de ángulo recto 14 pines, un conector recto de 2 pines JST alimentación y un interruptor de alimentación recta.

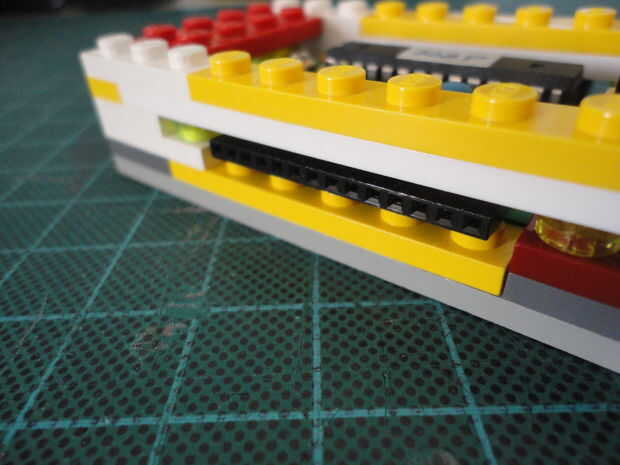

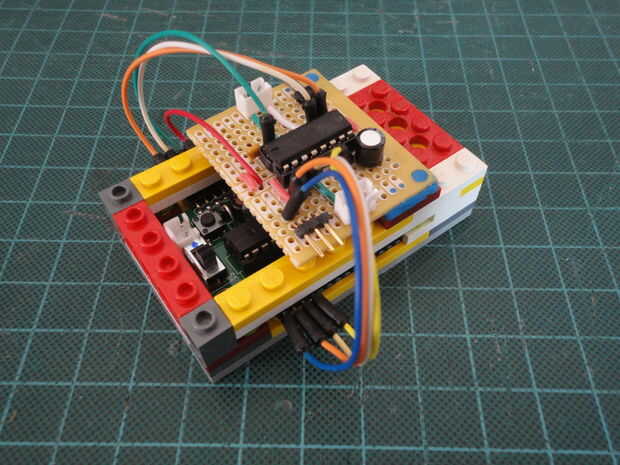

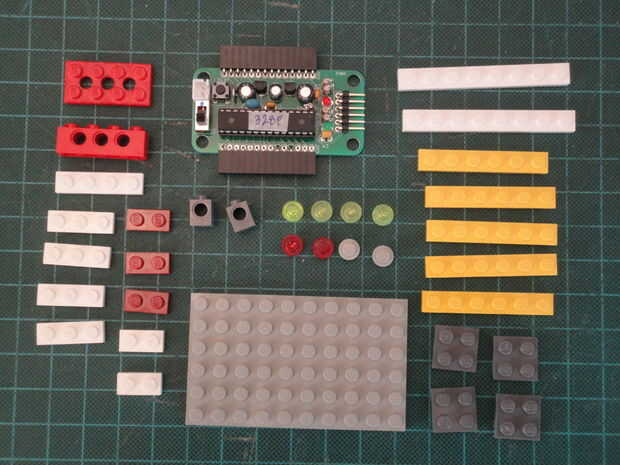

Estilo 3 piezas de Lego Technic
Técnica no. 2 x 4 1 placa (#3709)
Técnica no. 1 x 4 1 ladrillo (#3702)
1 no. Placa de 1 x 4 (#3710)
5 núms. 1 x 2 de la placa (#3023)
2 núms. 1 x 8 placa (#3460)
4 núms. 1 x 3 de la placa (#3623)
4 Nº 1 x 6 de la placa (#3666)
Redondo de 1 x 1 de la placa (#6141)
4 núms. 2 x 2 de la placa (#3022)
8 Nº 1 x 1 placa transparente (#30008)
Técnica no. 1 x 1 1 (#6541) de ladrillo o ladrillo Angular de 1 x 1 (#4070)
1 no. 6 x 10 placa (#3033)
La siguiente es la construcción de la caja de Lego de Palma Arduino estilo 3:
Nota: También he añadido el texto de descripción en cada imagen.

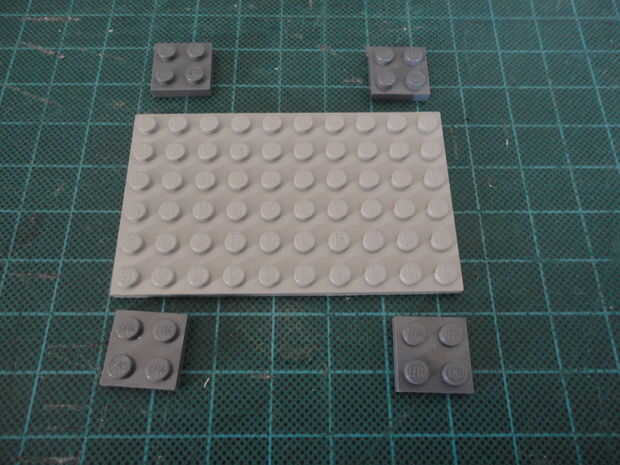

Foto 4. Preparar 6 x 10 placa (#3033) y 4 Nº 2 x 2 de la placa (#3022)

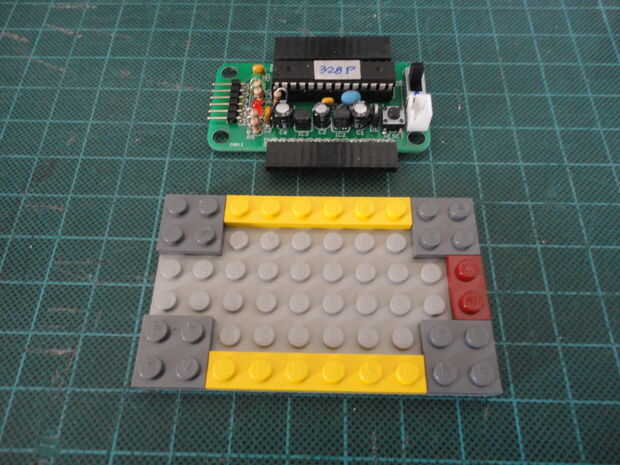

Foto 5. Coloque las placas de 2 x 2 en cada esquina de la placa de 6 x 10. Preparar 2 placas núms. 1 x 2 (#3023)

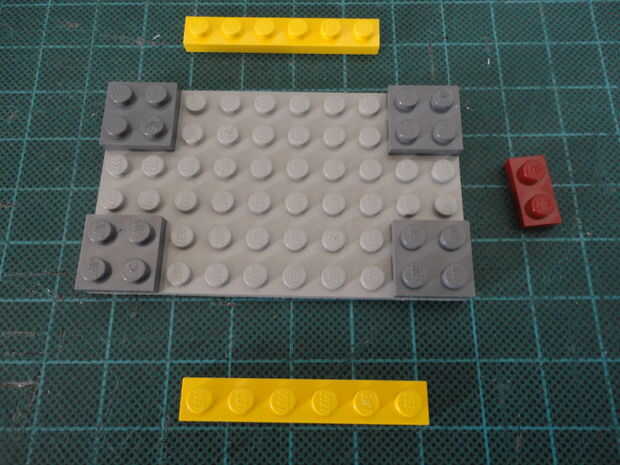

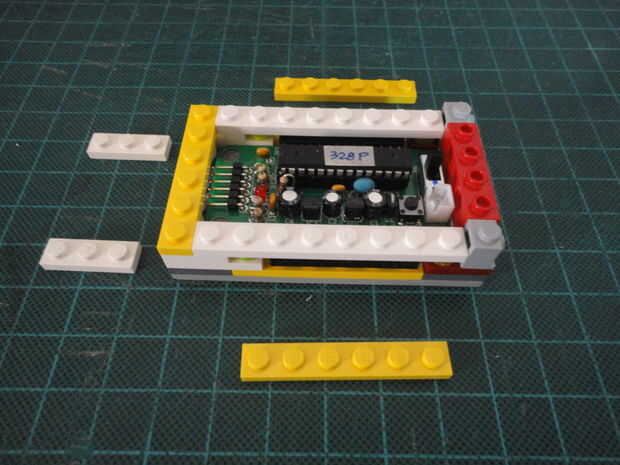

Foto 6. Coloque las placas de 1 x 6 a lo largo de la longitud, entre placas de 2 x 2, en ambos lados. Cordón 1 x 2 placa y en el extremo derecho de la caja, entre placas de 2 x 2.

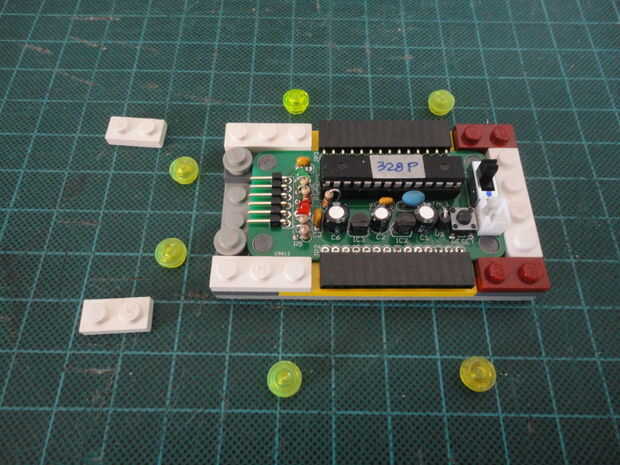

Foto 7. Para la tercera capa, preparar platos redondos de 2 núms. 1 x 1 (#6141), 2 placas de 1 x 3 de números (#3623), 2 placas núms. 1 x 2 (#3666) y 1 x 4 de la placa (#3710). Luego coloque las placas como se describe.

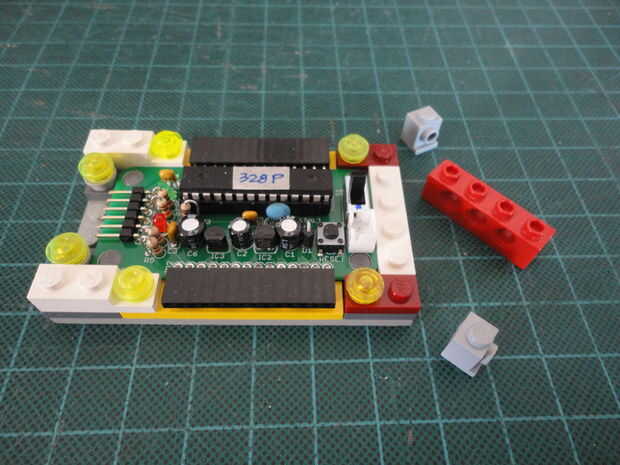

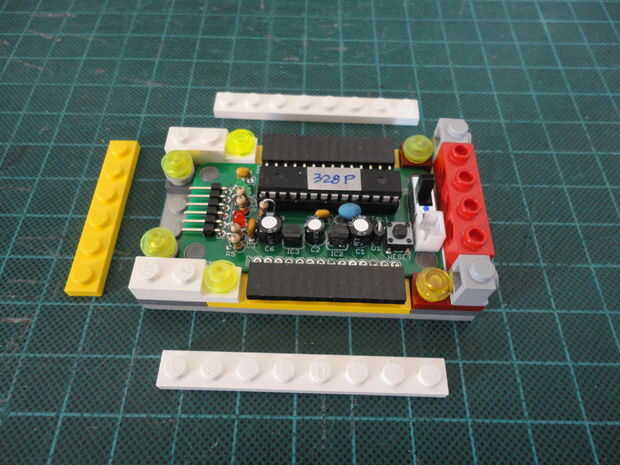

Foto 8. Siguiente, 2 placas núms. 1 x 2 (#3023) y 4 Nº 1 x 1 redonda transparente (#30008) se utilizan las placas.
Foto 9. 2 ladrillo de técnica nº 1 x 1 (#6541) o ladrillos angulares de 2 núms. 1 x 1 (#4070) y 1 1 x 4 técnica del ladrillo (#3702). Poner ladrillos de 1 x 1 en la esquina superior derecha y esquina derecha bottm del caso. Vuelva a colocar el ladrillo de 1 x 4 técnica entre esos ladrillos de dos 1 x 1.

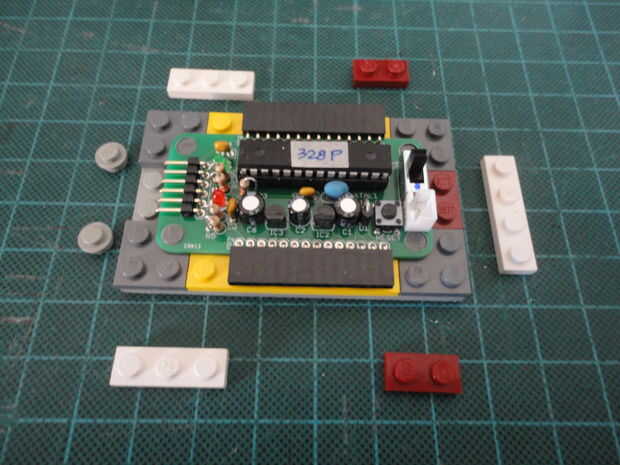

Foto 10. En la siguiente capa, una placa de 1 x 6 (#3666) y 2 placas núms. 1 x 8 (#3460) se utilizan. Coloque la placa de 1 x 6 a lo ancho del extremo izquierdo de la caja. Y coloque las placas de 1 x 10 a lo largo de la longitud de la caja en ambos lados.

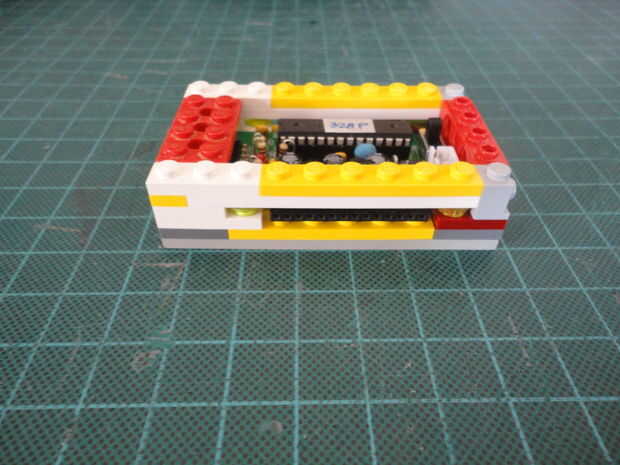

Foto 11. Última capa, preparar 2 placas núms. 1 x 3 (#3623) y 2 placas núms. 1 x 6 (#3666). Coloque las placas de 1 x 3 comienzo de la esquina de mano izquierda a lo largo de la longitud de la caja. Las placas del lugar 1 x 6 junto a la placa de 1 x 3.
Foto 12. La última pieza de la caja, placa técnica 2 x 4 (#3709). Coloque la placa de entre 1 x 3 2 x 4 placa técnica de (última foto).

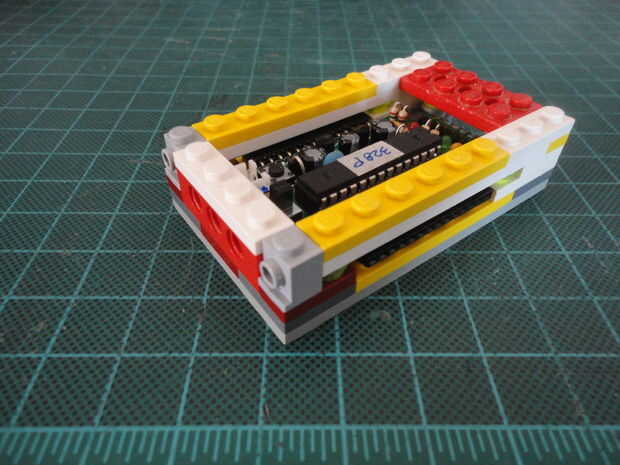

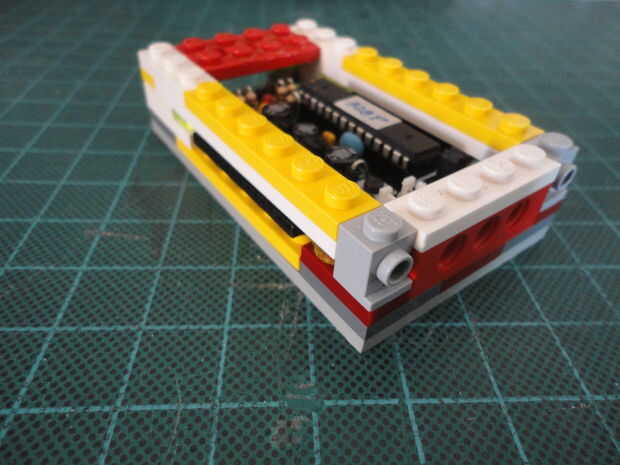

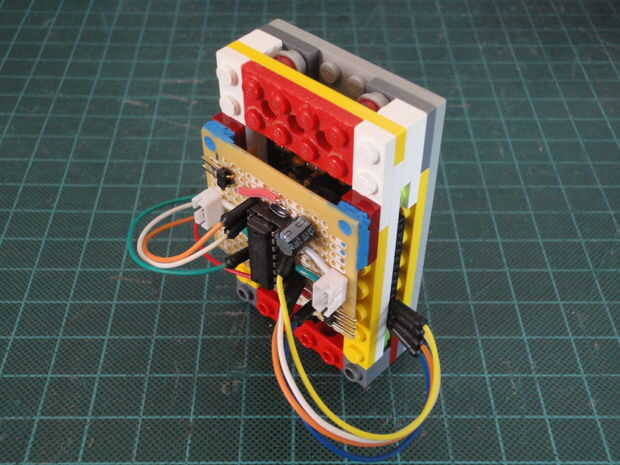

Y ahora tenemos Palm Arduino estilo 3 listo!
