Paso 2: diseño
Estoy muy orgulloso de cómo diseñé este dispositivo. Fue a través de unos dibujos diferentes y se hicieron prototipos y cambios significativos. Sin embargo, terminé con una muy Simple, pequeño y relativamente segura de diseño que funciona muy bien. Así he llamado este modelo, el "S3". Tiene solamente una pieza móvil y una vez que se cortan las piezas, se ensambla utilizando únicamente adhesivos y unos tornillos.
El principal objetivo del diseño era hacer un lanzallamas que sólo tenía las partes de mi mano. Mi muñeca, cinturón, etc. estaban fuera de sus límites. Este es el modelo pequeño, portátil, cerca de caseros lanzallamas personales familia quería.

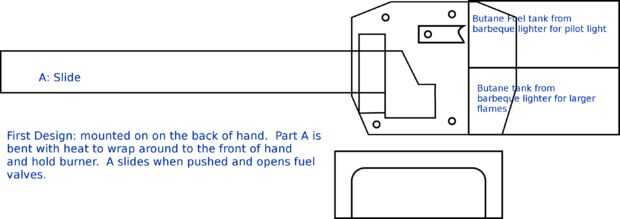

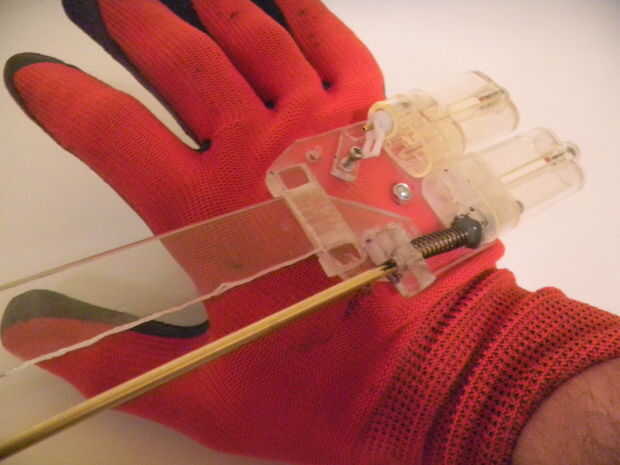

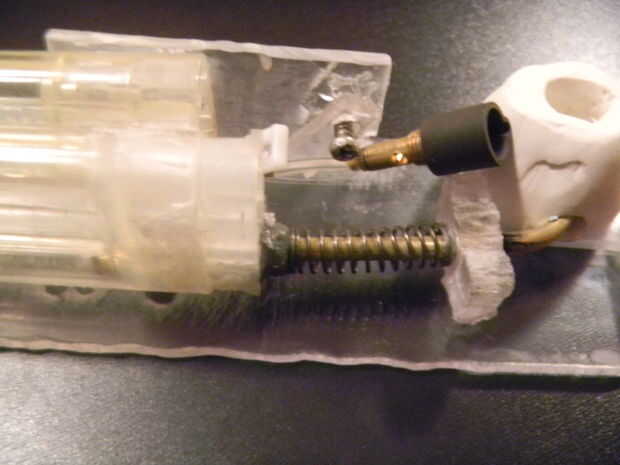

Para lograr esto, originalmente quería poner las piezas funcionales de los lanzallamas, palancas y combustible, en el dorso de mi mano, dejando sólo el quemador en mi palma. Esto terminó siendo difícil de cortar las piezas para hacer a mano porque el diseño que había venido para arriba con tenía muy pequeñas partes implicadas. El plexiglás que usé para hacer las piezas terminaron por no ser lo suficientemente fuerte para la idea que tenía en mente, incluso en diferentes espesores.

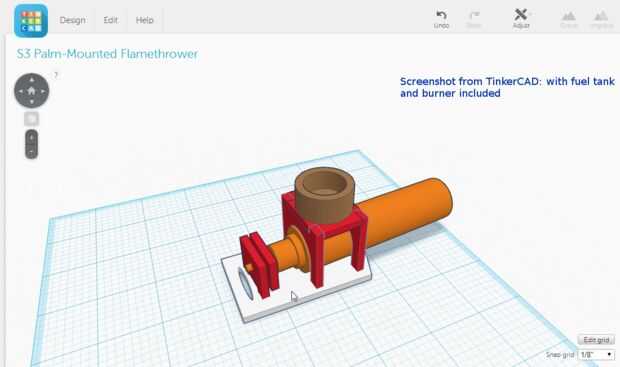

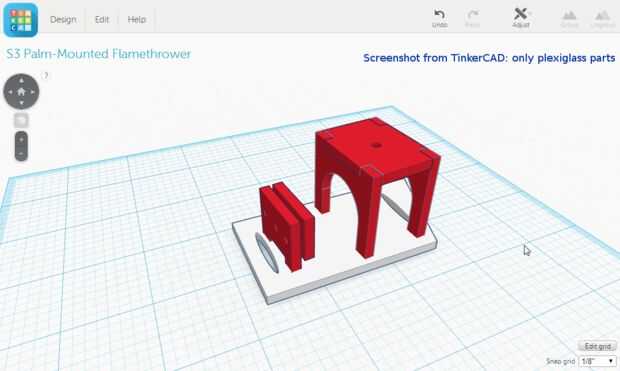

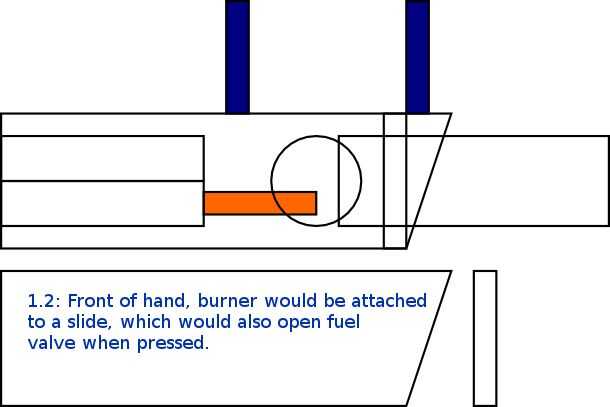

He atado algunos cuadros de mi primera pareja diseños y tentativas de hacer los diseños, así como imágenes del diseño final de TinkerCAD. Después de había modelado el dispositivo TinkerCAD, fui capaz de exportar las piezas como un archivo SVG e imprimir plantillas para cortar las piezas que necesitaba.
Archivos de diseño están disponibles en Thingiverse aquí:
