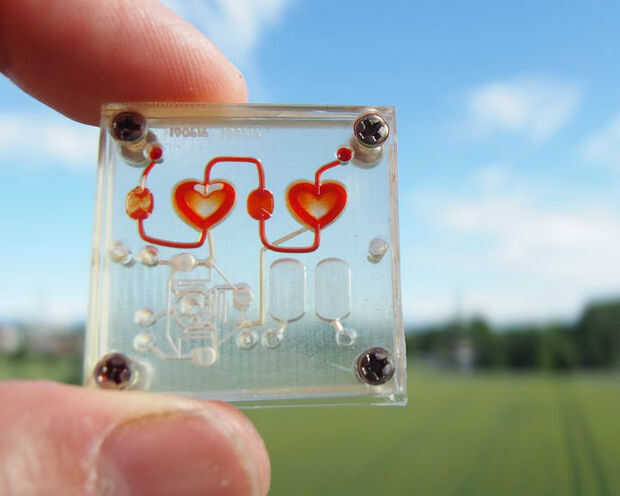

Hice este vacío conducido, absolutamente silencioso! bomba micro del corazón como un subproducto de mi jugando con la microfluídica. Funciona bastante bien como una bomba, bombear algunos mililitros por minuto, pero yo prefiero considerarlo como un primer paso hacia un "gadget" como una falsificación pero cool pulsómetro o un colgante de corazón fluídico pulsante, debido al aspecto natural "latido del corazón". Otras ideas son bienvenidos.

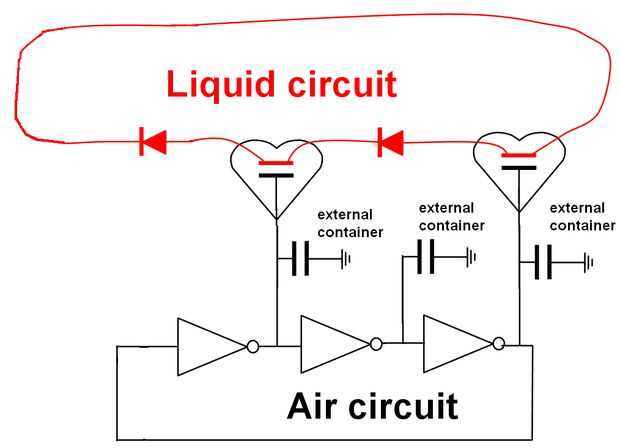

En todo caso lo trabaja en el mismo principiocomo unVerdadero corazón. Expanden y contraen dos cámaras de líquido de push (en forma de corazón) a través de válvulas unidireccionales, estableciendo un flujo direccional en lugar de sólo oscilatorio movimiento del fluido. El "latido del corazón" es generado por un oscilador de anillo fluídico que como contraparte electrónica consta de 3 circuitos inversor neumático conectados en un bucle. Todo el circuito es alimentado por aire comprimido o vacío, que viene conectando una bomba de vacío externa o compresor a uno de los agujeros en el chip. En una versión más avanzada (con consumo de aire reducido) un cartucho pequeño 8 g CO2 debe ser capaz de mantener el bombeo de varias decenas de minutos, pero tengo aún no logró mantener el consumo de aire tan bajo y por el momento va a necesitar una bomba de vacío pequeña externa para que funcione continuamente. Como un vacío silencioso portátil "alimentación" por el momento utilizo dos jeringas de 60 ml, conectadas entre sí. Una jeringa actúa como un pistón de una bomba de vacío de mano y el otro como una cámara de vacío. Pensar como una "batería de aire recargable de mano".
Para hacer esta "bomba de micro chip" necesita
-un molino CNC... Si no lo tiene pero tiene una impresora 3D en su lugar tal vez que también funciona.. .no seguro. No tengo experiencia con impresión en 3 D. En cualquier caso usted tendrá que imprimir material transparente.
-un plexiglás tablero 3-4 mm de espesor
-una goma de PVC hoja de 1-2 mm de espesor
-unas pocas brocas afi ladas CNC a molino suficientemente finos canales (0.2-0.3 mm de ancho). He utilizado herramientas afiladas 'puntuación' utilizadas para moler cobre rastros en placas PCB.
-silicona transparente del bastidor tales como RTV615 o Sylgard184 a membranas de silicona delgada. Si usted puede encontrar comercial 0.2-1.0 láminas de caucho de silicona transparente espesor mm eso es fino, pero duda que encontrarán.
Pero basta de palabras vamos a ver con más detalle lo que necesita para hacerlo:
