Paso 2: Descripción de las piezas que componen el microbomb

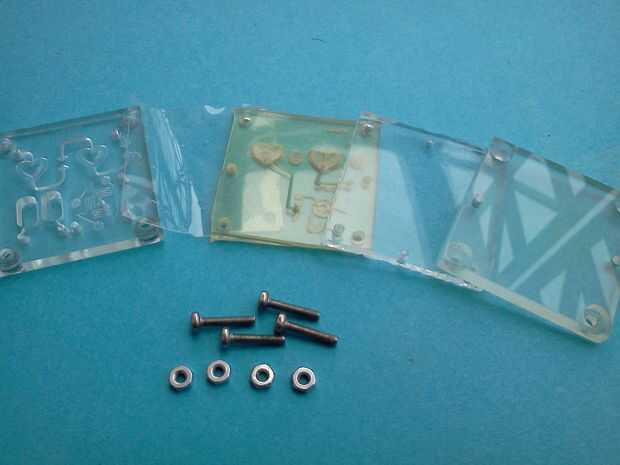

El dispositivo de micro bomba está hecho de "capas" 5 intercaladas juntos en una pila apretada por cuatro tornillos de 2 mm.

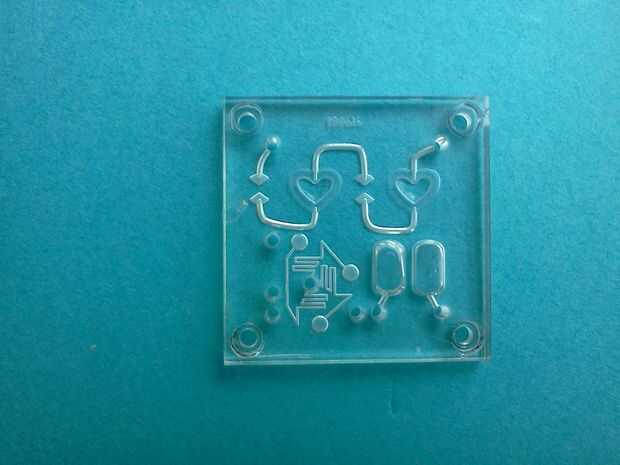

1) la capa superior se hace de un 32x32x de placa de plexiglás molido 3,85 mm de tamaño que contiene canales de fluidos, cámaras en forma de corazón, asientos de válvula micro "unidireccional" y "cámaras de expansión de membrana" para el "transistor como" micro-válvula de más dos cámaras de vacío auxiliares. También contiene agujeros cónicos para conectar el dispositivo con un tubo de pequeño diámetro para la alimentación de vacío o aire comprimido y para conectar tres pequeños recipientes para el vacío o aire comprimido.
(Archivo STL "3Dfile1correct.stl")

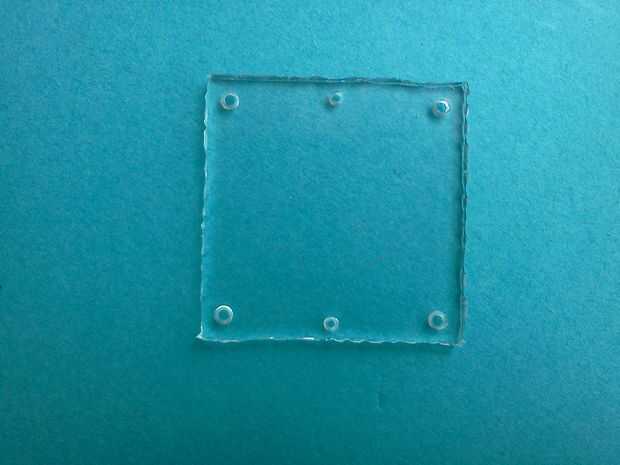

2) a continuación, una membrana de goma de silicona delgada 0.2-1 mm delgado. Normalmente utilizo un 0.4-0.5 mm de espesor un reparto por la mía en un vidrio placa previamente untadas con una fina capa de jabón de lavar los platos para que la membrana de curado puede ser lanzada de la placa de vidrio (silicona se adherirá al vidrio). La membrana de silicona tiene agujeros perforados en ella en los lugares "correctos" que sirven de "vias" para que aire y color fluido a través de la capa superior a la capa de PVC (3). Los agujeros pueden ser perforados manualmente usando una placa de perforación-máscara que describo más adelante.

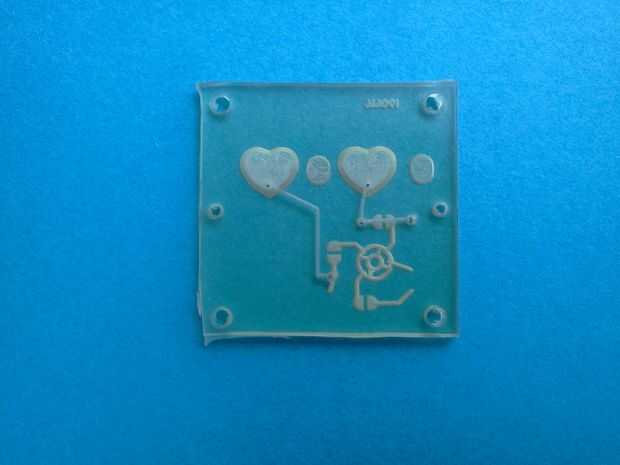

3) la siguiente capa es una hoja del PVC de goma (el mío es 2 mm de espesor) molida en ambos lados con canales de aire. También hay "micro-válvula de diodo-como" cámaras de expansión y "transistor como micro-" asientos molidos en él que el membrane(2) de silicona desviar en los lugares definidos por los asientos de válvula de micro y las cámaras del corazón. Finalmente se muelen ("vias") a través de agujeros en la hoja de goma de PVC para conectar la parte trasera a los canales de aire frontal. La pila de capa superior (1), la membrana de silicona (2) y la capa de goma de PVC (3) juntos definir el circuito neumático micro y micro fluídicos se describe en el esquema en paso 1 de este instructivo. Los elementos del circuito son micro-válvulas neumáticas (actúan como transistores), fluídicas "válvulas unidireccionales" (acto similar a los diodos) y los resistores fluídicos (canales sólo estrecho y largo... por lo tanto el serpentine diseño de algunos canales). Como ya dije el circuito actúa como un oscilador de anillo neumático unidades y la alterna "(fase de contra") expansión y contracción de la membrana en las cámaras de bombeo en forma de corazón. Combinado con el micro-válvulas "unidireccionales" (fluidic diodos) la acción de bombeo de los resultados de micro-bomba.
(Archivo STL "3Dfile2.stl")
4) la cuarta capa es una gruesa losa de silicona de molde (2-3 mm) que sirve tanto para sellar los canales de la parte trasera de la capa 3 y como un "amortiguador suave" para que la pila entera se puede comprimir sin producir ningún aire/fluido se filtra. Esta capa se echa en la misma forma que la membrana de silicona de capa 2, apenas más densamente. También necesitamos 4 agujeros para los tornillos de 2 mm. A este propósito una vez más utilizamos una máscara perforación que describo más adelante.

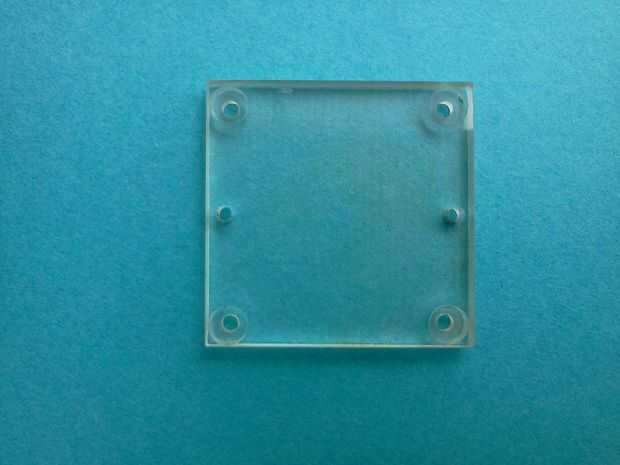

5) la última capa es la placa de respaldo que una vez más es una placa de plexiglás 32x32x 3,85 mm de tamaño. Tiene agujeros molidos para la pila entera con cuatro tornillos de 2 mm de apriete.
(Archivo STL "layer5.stl")
