Panaderos Rack sujetalibros - Blender 3d impresión (4 / 15 paso)

Paso 4: Ingeniería

Lo siguiente es pensar las cosas en términos de ingeniería.  La fuerza, sabemos que vendrá por el lado donde los libros son, y normalmente eso se va a tratar de empujar el colofón en la dirección opuesta.  Generalmente sujetalibros superar esto por ser ponderado, pero los cables resbaladizo, que será difícil (y necesitaría algo más que el peso del plástico).

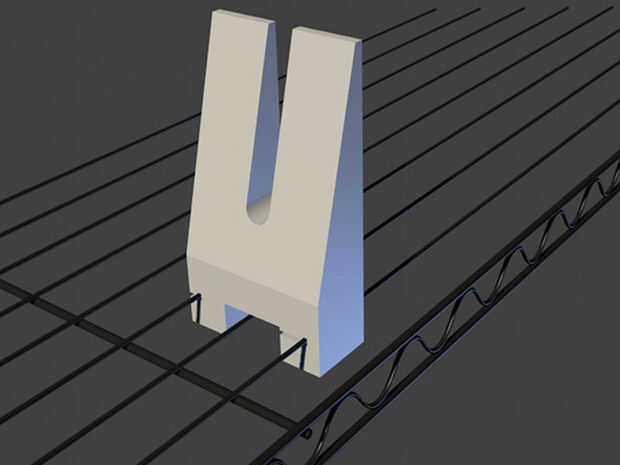

Lo que surgió fue la idea de enganchar alrededor de los cables de la plataforma.  Así cuando los libros se presiona en la parte superior de los sujetalibros, a tratar de la palanca en su lugar.  Cuanto más peso más apretado el gancho "agarrar" el cable.

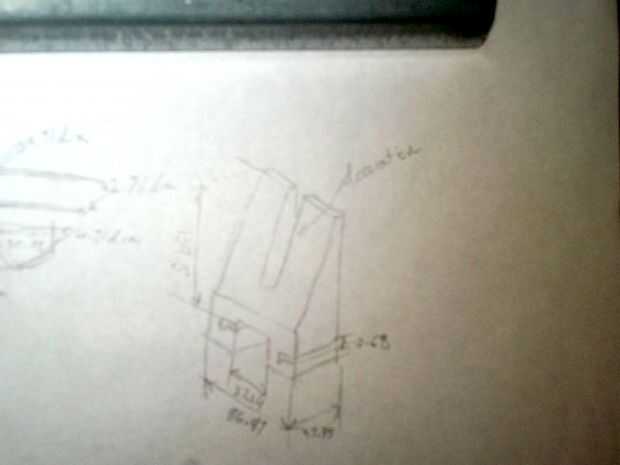

He creado un modelo simple para probar esto.  No mucho más que una cuña con unos ganchos en la parte inferior.  Yo también este tamaño tal que pude vi un prototipo de desecho 2 x 4.

Venga, sí.  También surgió la altura tomando cerca de 2/3 del tamaño de los libros más altos.  Que parecía como que podría llevar a cabo casi cualquier cosa sin ser excesivamente grande o fuera de proporción.
