Paso 5: vivienda
Sobre modelado, siéntase libre de utilizar cualquier software de modelado que le conviene, en mi caso, yo uso PRO_E para modelar, se puede ignorar esta parte si ya eres buena en el modelado o PRO_E. comenzar con un bloque con menos características (detalle) como sea posible, en ID jerga, esto se llama modelo de maestro de ID. Todas las cubiertas se refieren a esto en el futuro. Así que cuando usted necesita ajustar la dimensión de las viviendas, todo lo que necesita hacer es ajustar este modelo de maestro y regenerar todas las partes de la vivienda, que obtendrá la nueva dimensión de todas las viviendas.

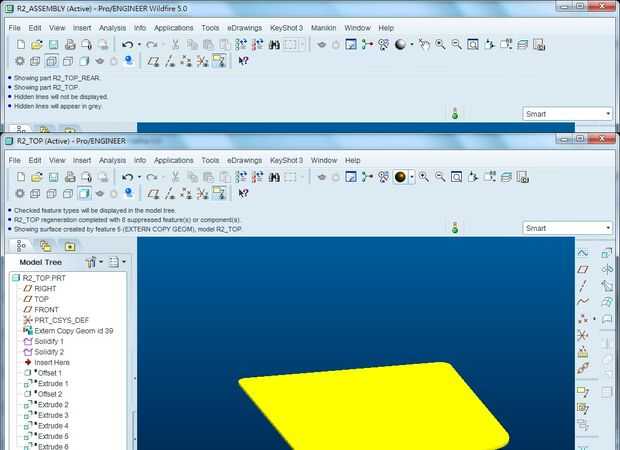

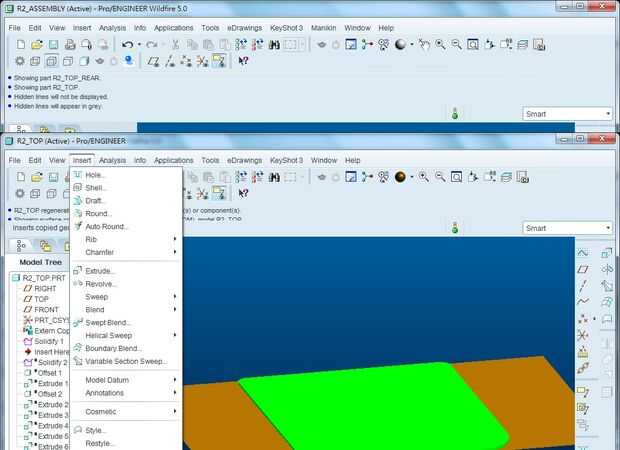

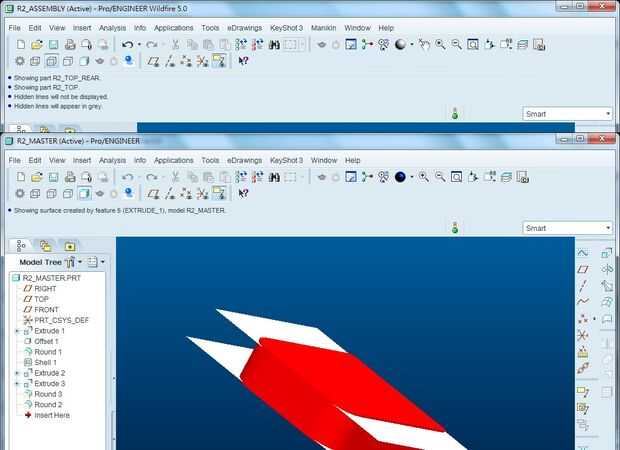

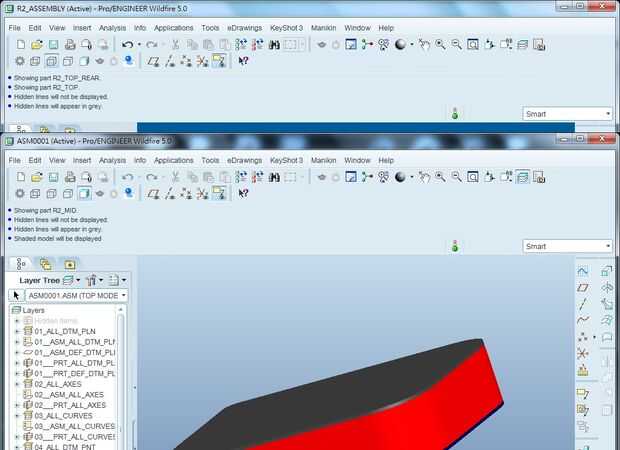

Así que planifiqué a cubierta superior. mediados de vivienda y vivienda de la parte inferior, en la foto con el bloque de rojo muestra el modelo maestro, he creado dos superficie para indicar el límite de la parte superior, media y fondo de vivienda. A continuación, necesita crear 3 archivos denominados TOP.prt, MID.prt y BTM.prt. En la foto del bloque verde (TOP.prt), copiar la superficie del modelo maestro de geometría y solidificarlo, también copiar la superficie cortar hacia fuera de la cubierta superior. El resultado es como se muestra en bloque amarillo. Misma copia geometría pasos aplican a MID y BTM.prt. Una vez hecho, parece que pic4. (Asamblea para la parte superior, media y BTM)
A continuación, concha la caja MID para hacerla de 2mm de espesor. en lugar de un bloque, usted necesitar shell para darle sobra espacio para exprimir todos los componentes.
