Pandoras Box (2 / 5 paso)

Paso 2: Se la montan

Alright!

Primero vamos a conectar todos juntos para ver cómo esta simple pero eficaz este limitador de corriente.
Cómo la matemática se hace y cómo funciona es grandemente descrito aquí de Inteligencia Artificial.

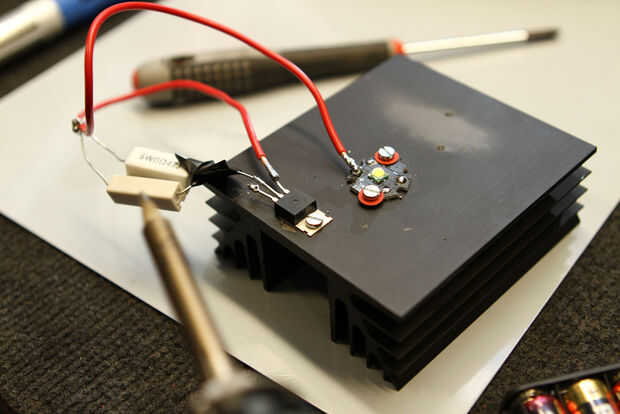

Yo uso dos, 0,47 Ohm resistencias en paralelo y un LM350, puesto que manejará ~ 2, 67A al LED.

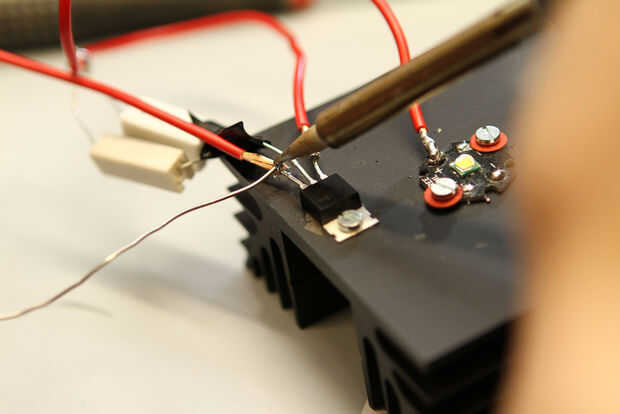

El LED y el lm350 deben ser eléctricamente aislados de otro.

El regulador de tensión está conectado al LED (consulte el enlace de arriba)

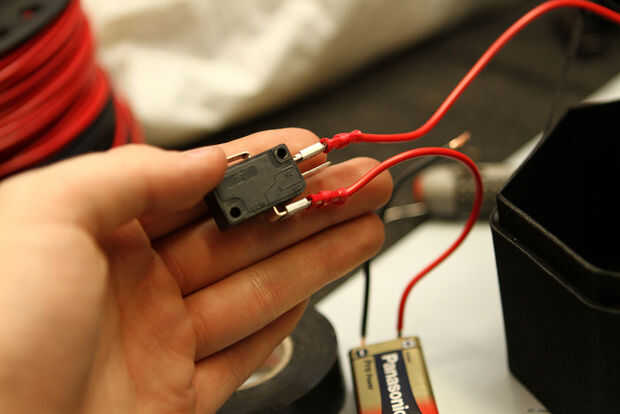

El Led está conectado con el microinterruptor, que a su vez está conectado a la batería.

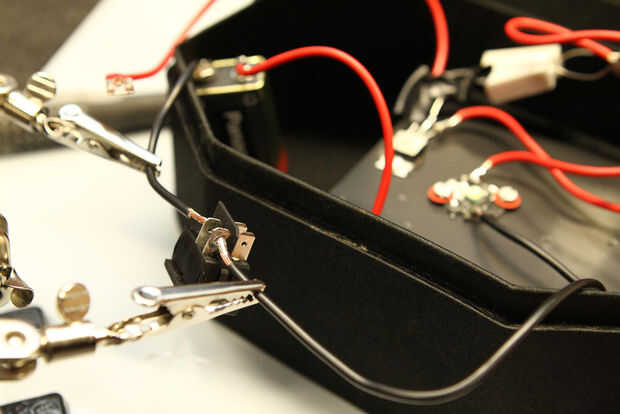

Y la batería está conectada a un normal interruptor on-off, que termina en el regulador de tensión otra vez.
