Paso 4: El 8 dígito unidad de pantalla

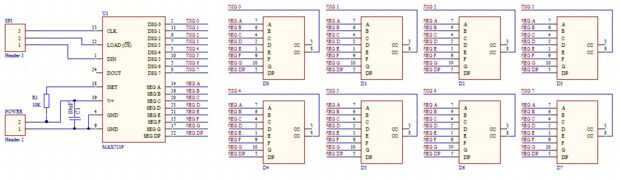

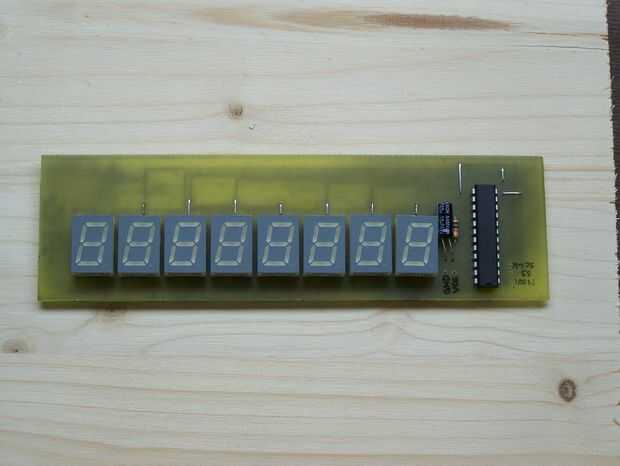

En el centro de ella hay un controlador de pantalla SPI, el MAX7219. Esto es un IC de 24 pines, que utiliza una sola resistencia para establecer la corriente para los dígitos, que es uno de los componentes externo que necesita pantallas de coche (el condensador de 10uF es opcional, si usted sabe que tiene una constante 5V). Tengo un MAX7219 más a la izquierda, podría estar construyendo otro, para ver más información sobre los procesos que están siendo monitoreados. Es una herramienta muy útil para la depuración, también.

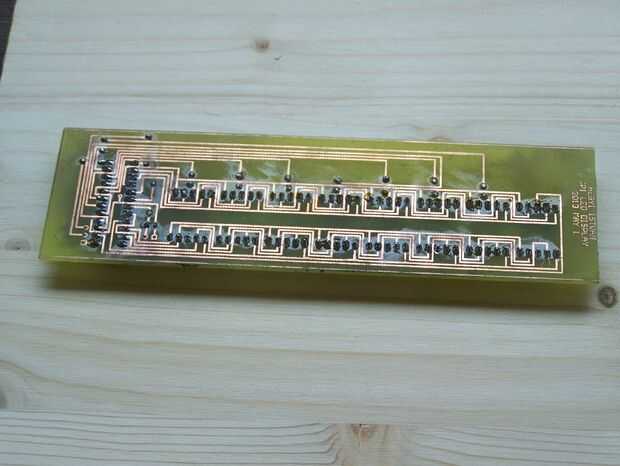

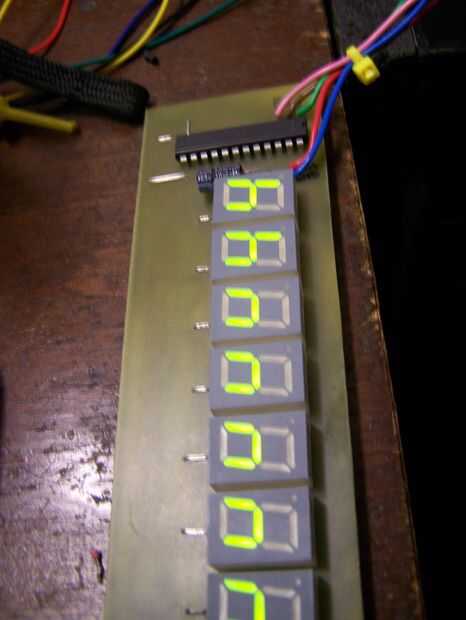

Aparte de algunos problemas de hardware (cortes muy finos en los rastros de PCB), este módulo encendido casi al primer intento. Tenía dos cortes y un cortocircuito entre dos rastros, éstos eran bastante fáciles de localizar. Sería de segmento ' simplemente no luz para arriba en los primeros 6 dígitos en el primer comienzo, encontré un corte entre el dígito 6- y 7 con el multímetro. Una vez que se fija con un poco de soldadura, el problema desapareció. De nuevo, con mi multímetro, situado a un corto entre los segmentos 'e' y 'f', rayados, todo volvió a la normalidad.

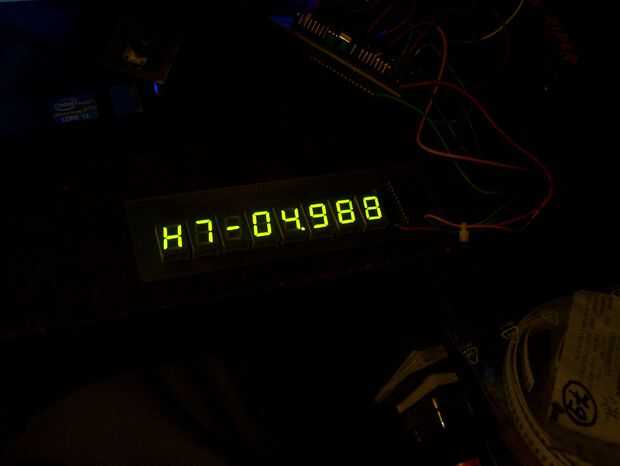

El usuario puede cambiar cuántos dígitos se muestran, la luminosidad del módulo de la exhibición del conjunto y por supuesto, las variables, que cambian el comportamiento de los demás módulos.
Para la visualización de formas de onda, he añadido otro, gráfica de pantalla en el panel frontal, el manejador rutinas todavía necesitan ser escrita para ella. La GLCD se comunica también a través de SPI, que una parte ya está hecha, por suerte.
