Panel de control para taller (5 / 8 paso)

Paso 5: Entrada de dispositivos, botones, interruptores, codificadores

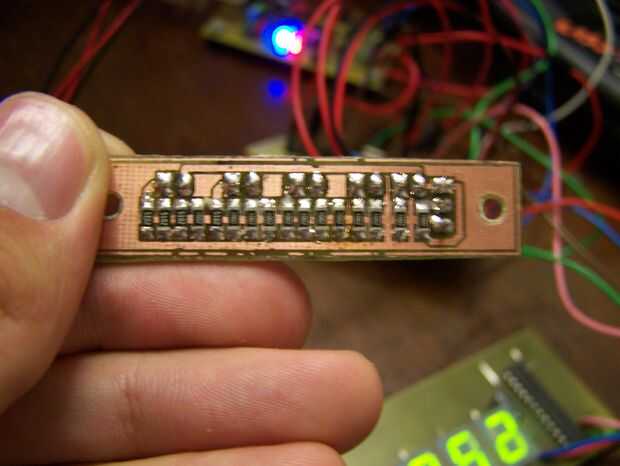

Al construir una herramienta como ésta más grande, tener una gran cantidad de botones es siempre útil, si estás pensando en posibilidades a ampliar más adelante. Puse cinco pulsadores para agregar más control a todo el asunto. Los botones de conectan a un solo pin analógico, para reducir el pin 'costo'. He usado resistencias 1206 tamaño, ya había comprado para que el módulo de amperímetro, para construir resistencias de 10k, 20k, 40 k, 80k y 160 k. Es una buena práctica para elegir los valores de resistencia de potencia de dos, las lecturas de ADC más fácil de distinguir. Conectan las resistencias a la parte baja de un divisor del voltaje, el divisor del voltaje de salida va al pin analógico. Una vez que se pulsa un botón, la salida de los cambios del divisor, que es detectada por el PIC y va para que el proceso de averiguar qué botón se presionó.
Utilizado una calculadora de bolsillo y una hoja de cálculo para calcular las tensiones de salida y los valores de ADC.

Los interruptores están solamente allí para interrumpir el circuito de las fuentes de alimentación. Los conecte directamente al PIC, por lo que no hay comentarios sobre sus Estados en la pantalla, al menos no todavía. Un desarrollo futuro podría ser conectar estas demasiado, y hacer un algoritmo inteligente para recoger automáticamente la medida de corriente, si solamente se enciende un interruptor.
Por ahora, sólo hay pequeños 3 mm verde LEDs, que iluminan, si el interruptor está activo.

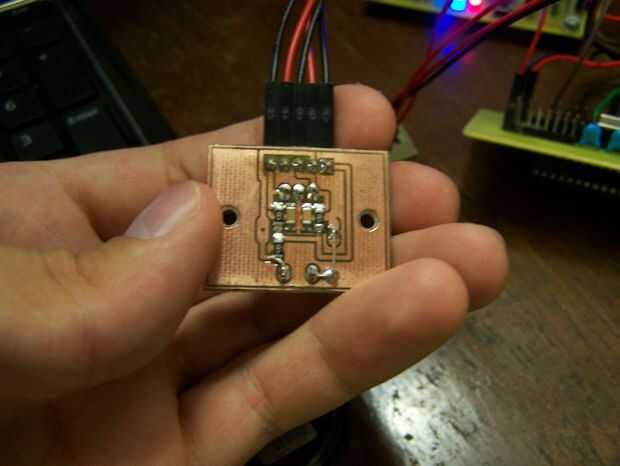

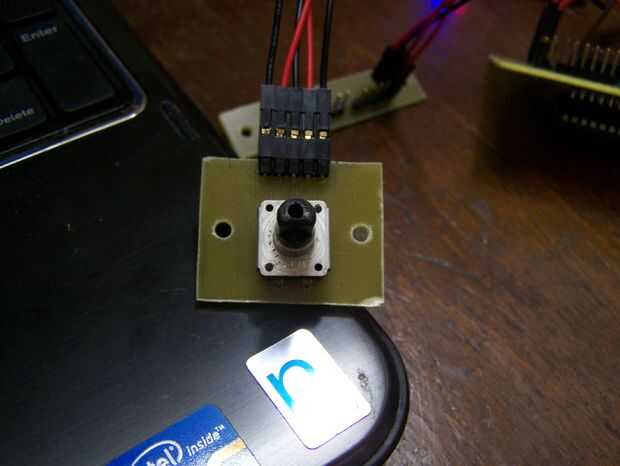

En lugar de jugar con botones solamente, pensé en una mejor manera de construir un sistema de menús. Había rescatado este codificador de un reproductor de DVD. Es el mismo reproductor de DVD, que tiene su panel frontal montado en la parte baja de mi cubierta del cable. Conexión es bastante simple, los pines A y B que deba sacarse a VCC, uno va a la interrupción, el otro un GPIO. Las salidas son encender y apagar con un desplazamiento de 90 grados, cuando se gira el eje. Cuando una interrupción ocurre, GPIO comprobar, si es '1', el codificador dio vuelta a la izquierda, si es '0', el codificador dio vuelta derecha. Una variable es aumentar o disminuir cuando el codificador se convierte en uno, o en la otra dirección. Esta variable nos ayuda a saber, 'donde' es el codificador.
El codificador tiene un botón, que se conecta a otro GPIO y cuenta con un pull-up a 5 voltios.
Hice un dibujo de las cosas que te dije solo. La imagen representa el momento, cuando el codificador esté derecha. Si el codificador se gire a la izquierda, el impulso en el pin INT vendría en primer lugar, sorprende el GPIO en un estado '0'. Así que, larga historia corta, cómo se trabaja con codificadores.

El sensor de PIR se alimenta de 12V, que tiene dos clavijas, que conectan/desconexión cuando se detecta movimiento. Poner de un lado a tierra y había atado a uno - con una tensión de 5 volts - a una clavija de entrada del microcontrolador.
