Panel de matriz de LED de 32 x 16 y Arduino (1 / 9 paso)

Paso 1: componentes

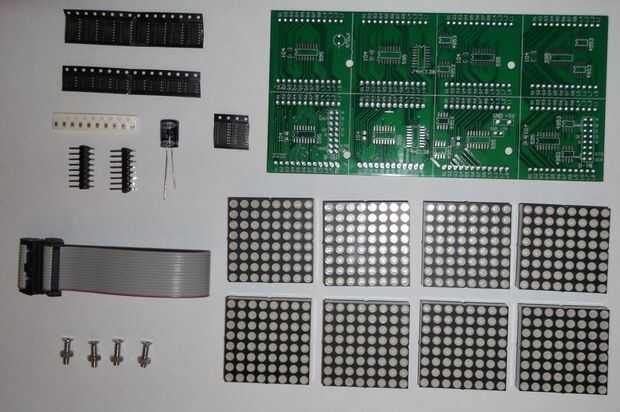

El panel fue un kit. Supongo que el panel se utiliza para hacer grandes pantallas disponibles como producto terminado a algunos vendedores y fabricantes especializados.

Sin embargo, este conjunto del panel requiere de muchos componentes SMD que suelda. Esto requiere una planificación cuidadosa de la secuencia en la que se soldar componentes.

En los siguientes pasos te mostraré secuencia que funcionó para mí.
