Paso 6: Montaje Final
Conectar los grupos de oblea en serie y hacer las zapatas de conexión:
- Compruebe cada grupo nuevo con un voltímetro para asegurarse de que sigue trabajando
- Doblar cada tabulación cola de cable 90 grados con los alicates, alrededor de 1cm de la oblea, para que apunte hacia la cola de la oblea del siguiente. Hacer un pliegue a 45 grados como lo haría con una tira de papel (probar primero con una tira de papel si no claro)
- Cortar tiras de alambre de tabulación para unir a las colas, con aproximadamente una superposición de 4mm. Les de la soldadura en el lugar.
- Cortar tiras de 3cm de cable de bus más amplio para hacer las pastillas. Les de la soldadura a los tabulación extremos del cable en ambos extremos de la cadena (por ejemplo, la parte inferior izquierda en la foto).

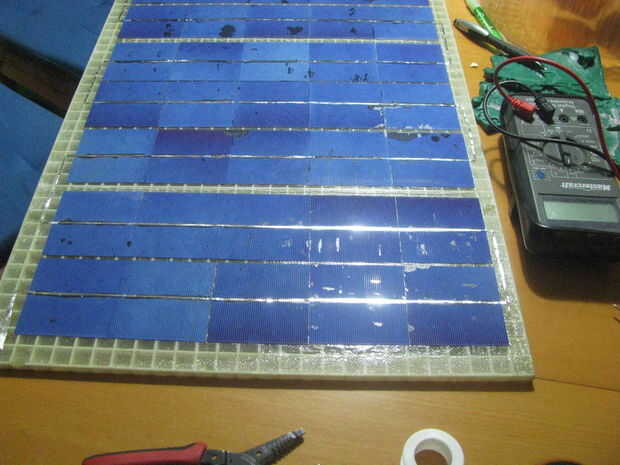

- Ahora debe tener el conjunto de las obleas conectados en serie en un patrón de zig-zag. Vuelva a revisar el voltaje a través de cada subgrupo y de toda la cadena entre las almohadillas. Si has cometido un error es un poco tarde para arreglarlo, excepto que si usted acaba de conseguir un grupo de la manera incorrecta redonda podría ejecutar aislado de alambre a través de conectarse correctamente
- Si los pads y las conexiones no mentira planas, pegamento abajo. Usé pegamento de curado UV. Alternativamente, aplique presión de punto con hoja de polietileno y las abrazaderas.
- Cortar un paño de vidrio para ajustar todo el panel, dejando quizás un margen de 5mm. Esto va sobre todo, incluyendo las zapatas de conexión. Cortar 4 parches pequeños de 2 cm x 4 cm para reforzar las almohadillas. Usé un peso más ligero de tela para ello.
- Mezclar algunas macetas resina transparente
- Haceos los parches de paño sobre las almohadillas de conexión
- Coloque el paño sobre el panel. Pintar con resina, asegurándose de que las obleas y paño húmedo correctamente para que el montaje final es transparente e impermeable
- Espere a que la resina establecer
- Usando un cuchillo afilado, corte cuidadosamente un área de 8 x 4 mm de PRFV en el centro de cada almohadilla de conexión, exponer el alambre estañado bus
- Identifique los terminales positivo y negativo con un voltímetro y marcarlos, y alambre de color apropiado (rojo y negro, generalmente) a los cojines de la soldadura. Usé algo como calibre 14 cable multitrenza grado marino que tenía a mano, que es probablemente el mejor en cualquier caso.
- Conectar el controlador de carga y una batería de plomo-ácido de 12V y compruébelo. El cargador debe mostrar si existe alguna luz de carga de la batería. La tensión del panel caerá desde el valor de circuito abierto como el cargador encuentra la carga óptima actual.

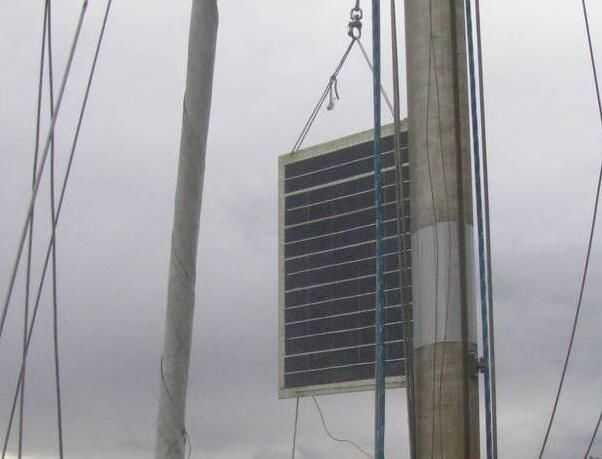

Opcionalmente, añadir reforzados cojines GRP para agujeros de montaje por edificio tela y resina en los bordes del panel. No he decidido cuál es la mejor hacer esto - tiras de aluminio anodizado quizás atornilladas a lo largo del borde. El prototipo tiene sin terminar agujeros con cuerda de poliéster de rosca a través de ellos, al igual que en la última foto. Aunque el panel pesa menos de 2kg, no es una solución a largo plazo como el GRP desgasta el cable.
Los paneles acabados son bastante rígidos y robustos y deben sobrevivir a una cantidad moderada de abuso. No he probado realmente parado en uno, o sumergiéndolo en agua o dejar caer un destornillador en ella, pero deben ser mucho más resistentes que un cristal. También no estoy seguro de la estabilidad a largo plazo de la resina encapsulada - si sobrevivirá años de exposición Ultravioleta sin llegar a ser un poco opaco, por ejemplo. (Haré, tal vez, otro pequeño prototipo para poner a prueba a la destrucción, en cuyo caso se actualizará este instructable).
Andrés Daviel, mayo de 2016
