Paso 4: Montaje de las células solares

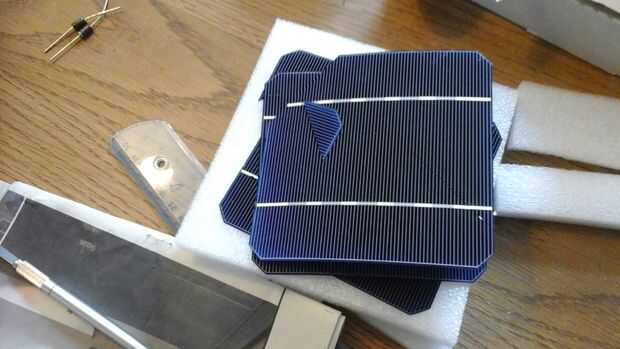

Las células sólo producen 0.5V cada uno, así que las células necesitan estar conectados en serie. Si usted tiene tantas células como usted va a necesitar (como si me hubiera) debe ser muy cuidadoso al manipular las células. El paquete dice que las células son tan frágiles como cáscaras de huevo y al manipular estas células, usted descubrirá que esto es realmente un eufemismo. Son extremadamente frágiles y poco flexible. Porque quería manejar las células lo menos posibles, soldado el directamente en el panel de vidrio. De esta forma que no necesitará de moverlos al vidrio cuando estoy hecho. Un inconveniente de esto es que el vidrio es un disipador gigante, por lo que las células reciben algunos más tensión de las diferencias de temperatura.

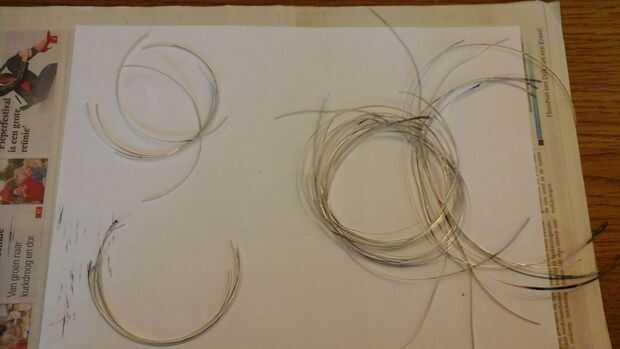

Primera pestaña corte los cables (las tiras de metal delgadas) la longitud de 1 celda superior y parte 1 inferior célula (longitudes de células alrededor de los 2 menos 1cm). En el caso de las 36 células con 2 líneas de ficha, necesita 60 cables de lengüeta larga (5/6 x 36 x 2). Usted también necesitará 12 ficha de corto (1 célula más 4cm) cables (1/6 x 36 x 2).

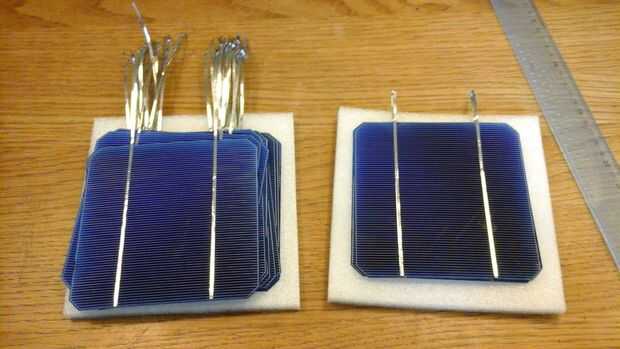

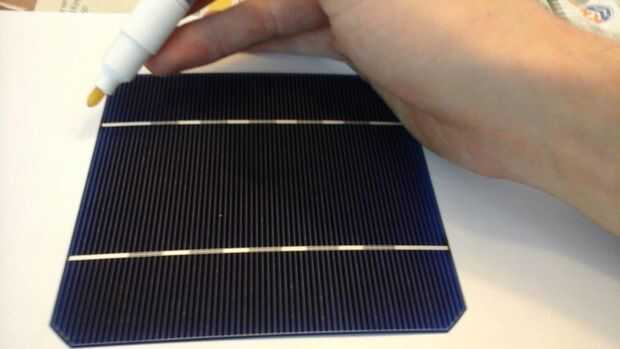

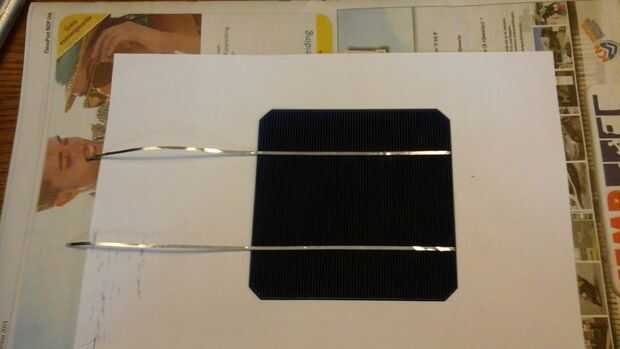

Uso de flujo en las líneas de tabulación (las líneas blancas gruesas) sobre las células y para soldar los cables de tabulación en la parte superior las células utilizar un soldador caliente. Encontré que un soldador más trabajado mejor, a pesar de que quieres tener como poco calor posible en las células. Un hierro más caliente transfiere su calor más rápido y te hará ser capaces de soldar más rápido. Comience en un borde, colocar el soldador en la ficha hasta que vea la bandeja de derretir y pasa la plancha sobre la longitud de la lengüeta. Siempre debe tener una pequeña piscina de estaño fundido delante de la plancha. Este estaño fundido se mueve sobre la lengüeta como onda. Es más fácil hacerlo bien la primera vez. Fijación más tarde toma mucho tiempo.
30 de las células deben recibir cables. 6 de ellas deben recibir los ones breves. Las células con los cables cortos será al final de cada fila.

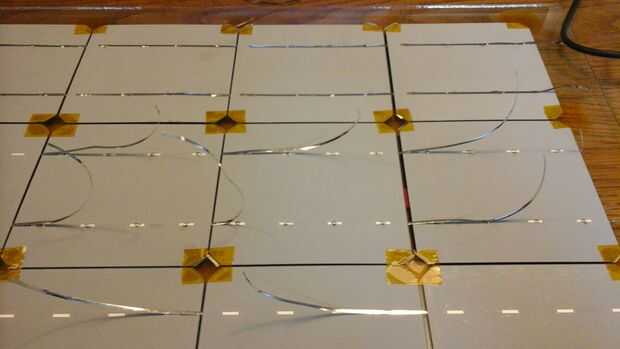

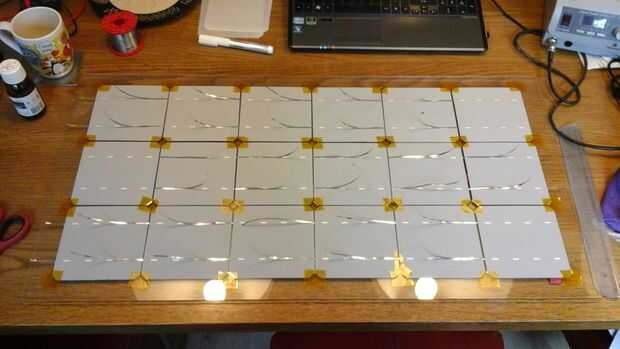

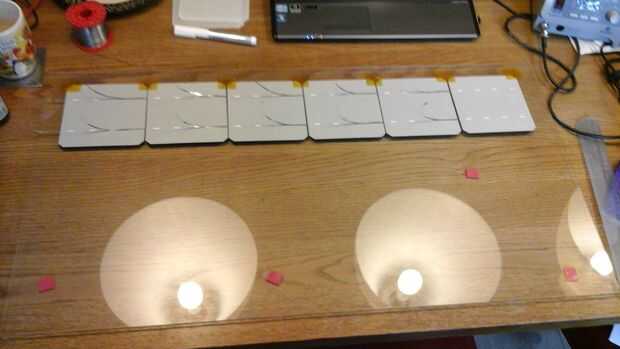

Cuando todas las células tienen pestañas de cables en la parte delantera, cinta de las células en el cristal. En este punto, grabó ellos directamente en el cristal, pero Consejo utilizar cinta para hacer un pequeño espaciador entre el vidrio y las células. Otra cosa el aire no escapará al encapsulamiento. Los cables de tabulación deben ir desde la parte delantera de cada celda en la parte posterior de la célula siguiente.
Las partes metálicas de la parte posterior de la celda de flujo y la lata de las lengüetas de metal 8 con un poquito de estaño soldadura normal. Este paso no debería ser necesario, pero he encontrado la conexión normal al ser muy poco fiables. Luego de la soldadura de las lengüetas a los puntos previamente estañados en la parte posterior de la célula.

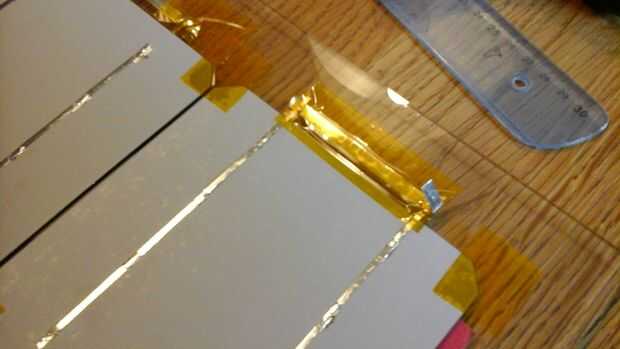

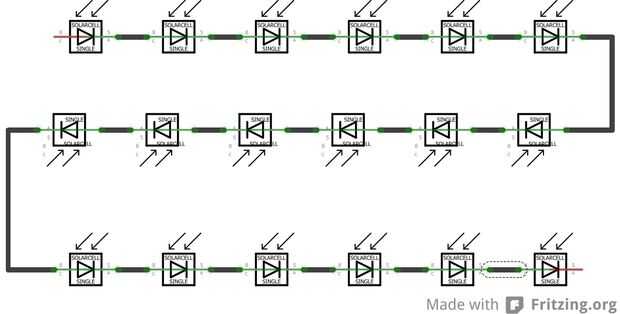

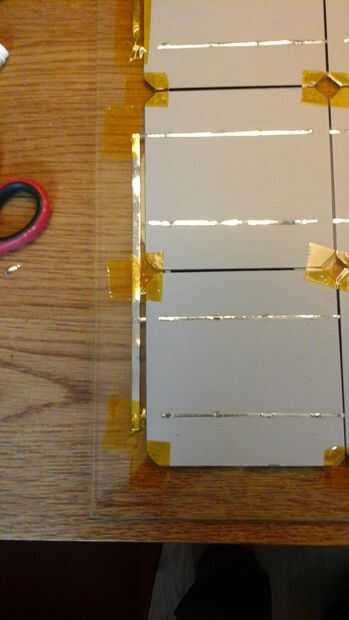

Utilice los cables de bus (las tiras de metal gruesos) para conectar cada fila de células entre sí en serie. Asegúrese de que el extremo del cable de bus es tiempo suficiente para que sobresalen de la encapsulación. Toque todo lo que puede bajar en las células. Doble los cables positivo y negativo del autobús hacia arriba por lo que hay que soldar para cuando el panel está encapsulado.
