Panelizing PCB por Seeed uso Eagle gratis / luz

casas fabulosos algunos PCB (como SeeedStudio, con su fusión PCB servicio) te permitirá panelize PCB más pequeños.  Por ejemplo, si tienes una tabla de 2,5 cm x 5 cm, podría panelize dos de ellos en una sola de 5 mm x 5 mm PCB.  O colocar un tablero de 7 x 7 cm y un montón de tablas de 3 cm x 3 cm en un panel de 10 cm x 10 cm.  Seeed permitirá hasta 5 tableros secundarios en un panel.

El freeware y versiones de luz de Cadsoft Eagle limitan el área del diseño de la PCB de 10 cm x 8 cm.  Esto es suficiente para hacer muchos proyectos, pero cuando desea tratar y panelize para llenar un tablero de 10 x 10 cm, no funcionará.  Además, el mantenimiento de proyectos independientes y actualizar en el panel y mantiene la consistencia de las etiquetas y designadores de referencia puede ser un dolor.

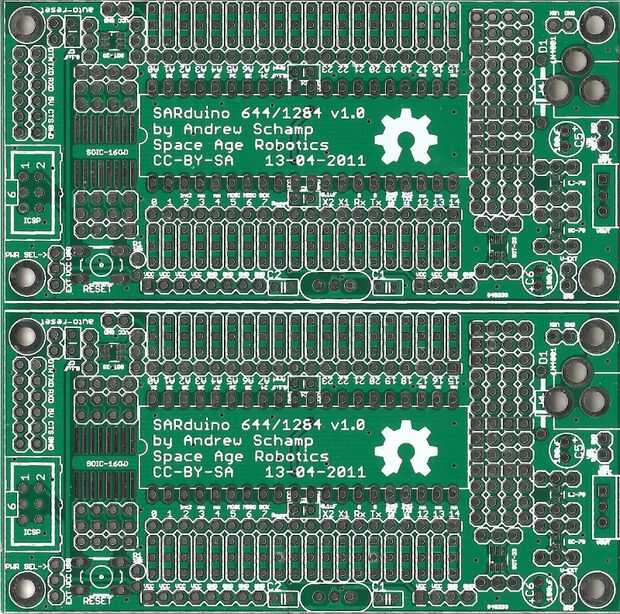

En este Instructable, les mostraré una manera fácil de unir archivos Gerber generados a partir de águila (o cualquier otra herramienta EDA) de una manera que Seeed Studio aceptará para panelizing con su servicio de PCB de fusión.  Utilizaré la Junta de SARduino644 v1.0 que se muestra a continuación como ejemplo.
