Panelizing PCB por Seeed uso Eagle gratis / luz (5 / 7 paso)

Paso 5: Generar Gerbers de Panel y comprobar

Para generar el panel, invocar como sigue gerbmerge, con la configuración del panel de archivos primero y el archivo de diseño en segundo lugar, por ejemplo:

path/to/gerbmerge.py camino/a/python panel.cfg panel.layout

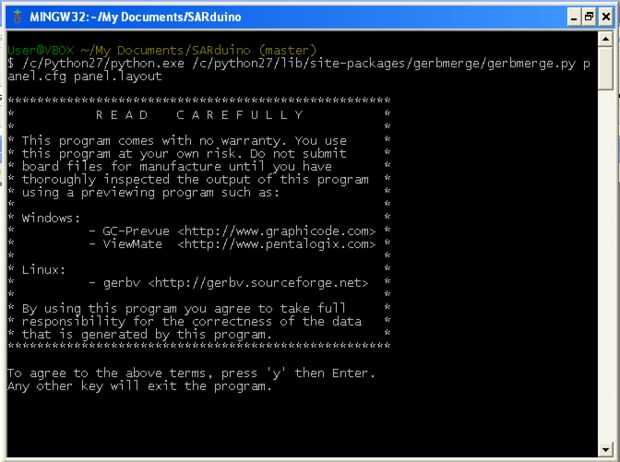

Primero se presentará con una advertencia sobre la falta de garantía, como en la primera imagen a continuación.  Escriba 'Y' para continuar.

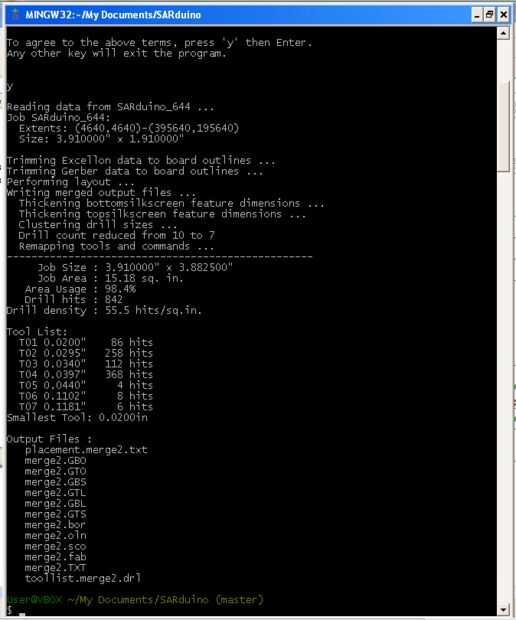

Poco después veremos salida como en la segunda imagen de abajo.

Echa un vistazo a la salida en su visor gerber favorito, para asegurarse de que los resultados son como lo que esperaba.

Repetir desde el paso 1 hasta que estés satisfecho con los resultados.
