Panorámica deslizante de Macro y soporte trípode (Universal Mod agregado) (3 / 7 paso)

Paso 3: Crear las ranuras de la perforación y doblez

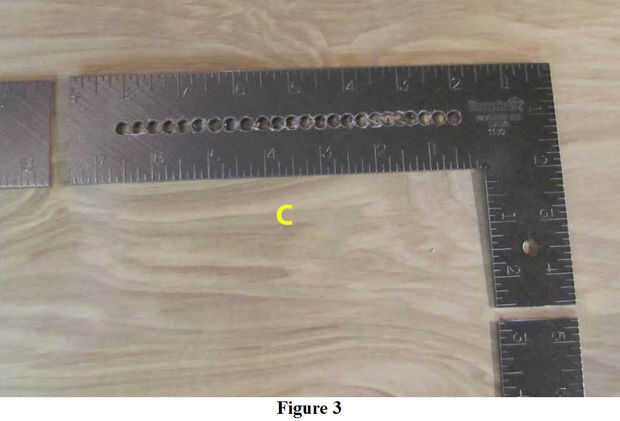

Para crear las "ranuras" usé un taladro y ¼" taladro poco y con cuidado orificios consecutivos en una línea para empezar a formar la ranura (Figura 3). Quité el resto del material por corte del metal entre los orificios con una 1/8" corte la muela y luego terminó para arriba con una lima de mano. Corte la ranura apenas grande bastante para deslizar fácilmente la longitud del soporte del perno 1/4 pulgada pero no tanto que el resultado es demasiado flojo.

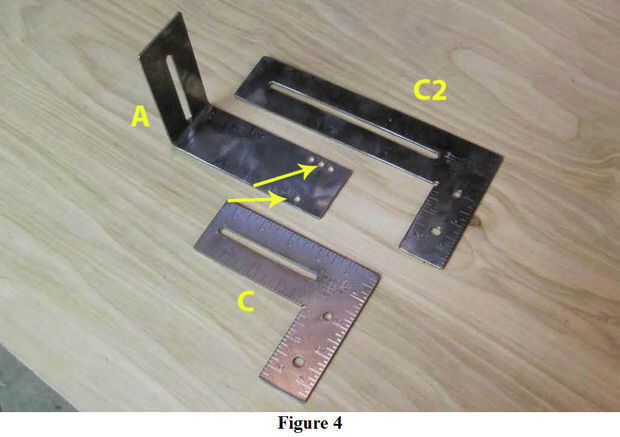

Sección "A" (base de soporte). La porción ranurada debe estar centrada y 3" de largo, a partir de 1" de borde a la izquierda. Perforar las cuatro restantes que se muestra en la figura 4. Los agujeros indicados por las dos flechas amarillas deben ser 1" desde el borde derecho y ¼" de la parte inferior y los bordes superiores; los dos agujeros "extras" deben taladrarse dejando sobre un ¼" de material entre los agujeros. Estos dos orificios "extras" son para las filas superior e inferior de fotos panorámicas de varias hileras. Por último, hacer un grado de 90 doble 5½" desde el borde derecho. Este tipo de metal está destinado a ser duro y resistente, por lo que esperan doblar para tomar un poco de tiempo.

Sección "C" (ayuda de cámara). La parte superior de esta sección varía debido a la longitud necesaria para el lente de la cámara; el soporte del estativo básico era 5 y 3/8 pulgadas para el lente de 28mm mencionados antes. La porción ranurada se centró y 3 y 3/8 pulgadas de largo, a partir de 3/8 de pulgada de borde a la izquierda. El agujero de montaje de la cámara depende de la cámara que se unirá al soporte. El orificio de montaje para la cámara deba también ser compensado, así que asegúrese de tomar esto en consideración. También he creado un soporte de 9"("C2") para mi teleobjetivo largo (la ranura iniciado ¾" desde el borde y 6¼ "largo).
