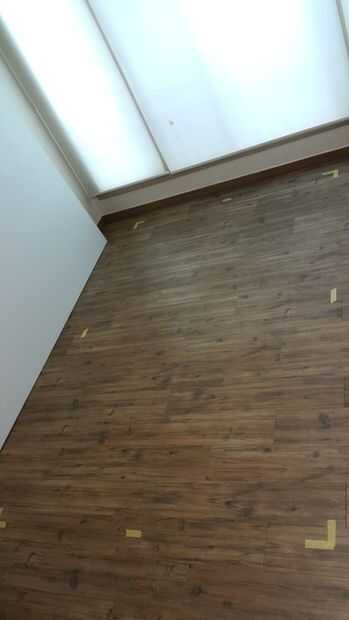

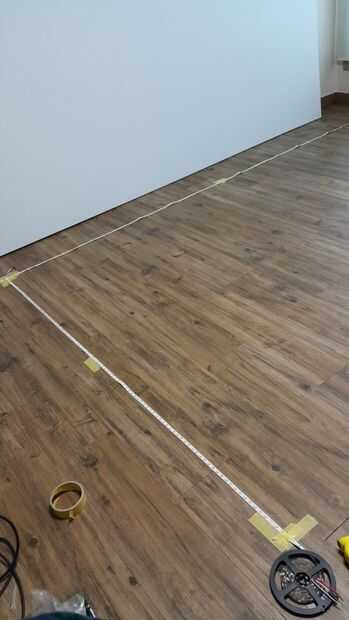

Paso 5: Dibujar el diseño LED y fíjelo.

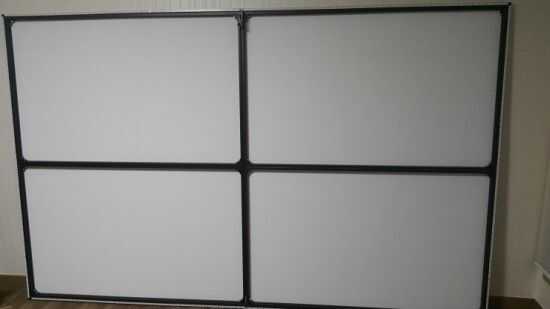

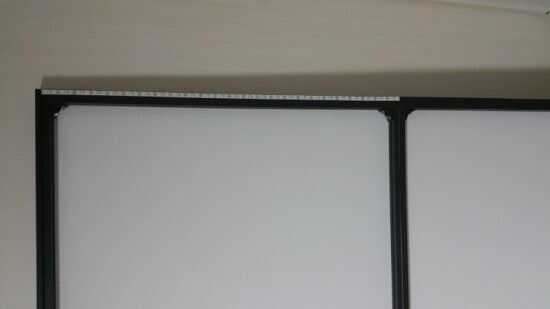

En la parte posterior de la pantalla, se adjuntará las tiras LED.
Dependiendo de su tamaño de pantalla, el número de LEDs es diferente.

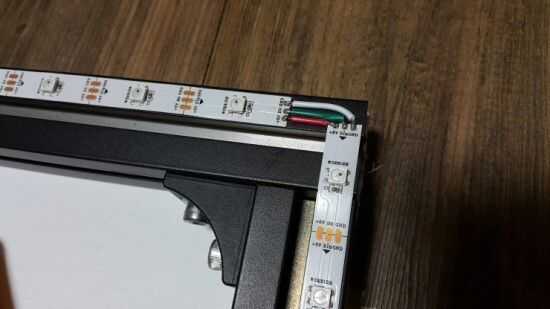

En mi caso, necesito 260 LEDs. Después del trabajo de diseño, simplemente puede conectar los LEDs como cinta de doble cara en los LEDs. (Puede ser diferente de los vendedores)
Para considerar el voltaje gota y datos señal de velocidad de transferencia, que decidí LED se dividen en cuatro grupos.
Así, un grupo tiene 65 LED (260/4). Si muchos LEDs están en un grupo, puede ver reacción retrasada de ambilight o parpadeo.
Si utiliza OctoWS2811, se pueden dividir hasta 8 grupos. Menos LEDs en un grupo es mejores, aunque el cableado será doloroso.

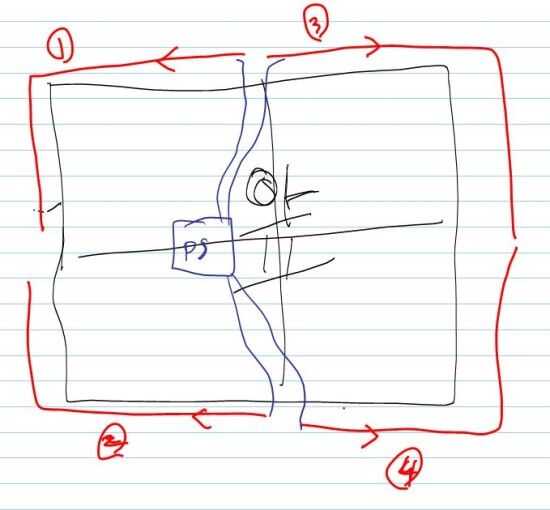

Para simplificar el cableado, líneas de datos y líneas de energía se alimentan en grupos 1 y 3 y 2 y 4 respectivamente.
Tenga cuidado, ambibox proporciona ningún ajuste para un LED "no ordenados". (He encontrado durante la prueba.. demasiado tarde!)
Sólo proporciona esquema de derecha, o hacia la derecha líneas de LED.
De todos modos, la parte de cableado depende del usuario.
