Paso 2: montaje

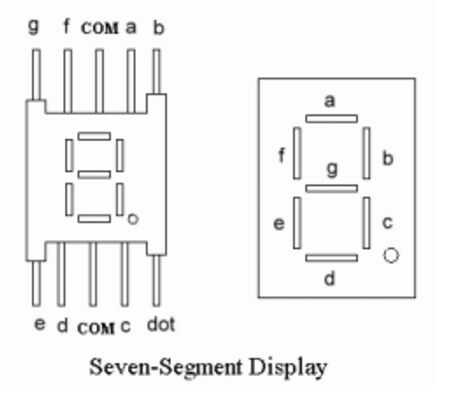

Utilice el cuadro de la SSD para determinar que pines activa el segmento correspondiente. Uno de los pines activa un segmento (incluyendo de punto) y los pernos en el centro en ambos lados están conectados juntos y va a la tierra.
La idea es muy simple: para activar el número 1, que necesita iluminar los segmentos en la derecha de la pantalla. en la foto se llaman segmentos b y c. conectar tu arduino pins como desee, pero en un orden razonable para que sea simple.

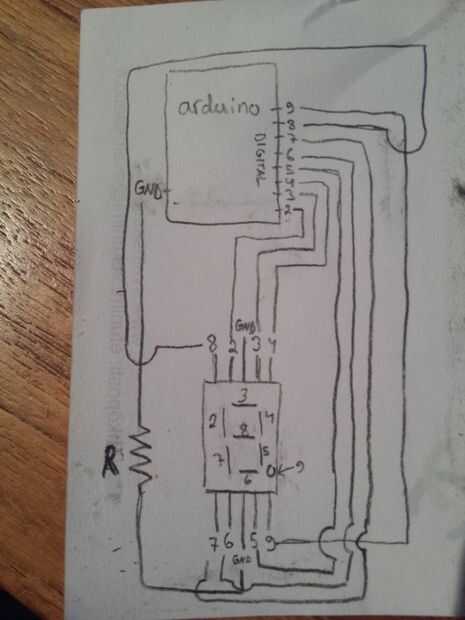

Mi gráfico dibujado rápido de la Asamblea muestra cómo conecté pins.
