Pantalla de 7 segmentos LED con controlador PIC y Flowcode V5 (2 / 3 paso)

Paso 2: en flowcode

Cuando usted crea un proyecto de flowcode

Lo primero que debe hacer es agregar un módulo de display de 7 segmentos

Puede hacerlo yendo a 'Salidas' y añadir un módulo de 7seg1.

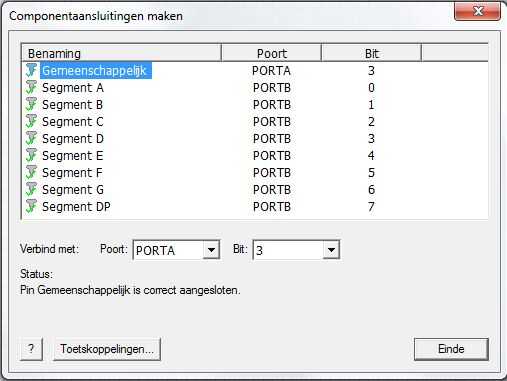

Cuando usted agrega, compruebe si las conexiones son derecho por derecho haga clic en el módulo y elegir 'conexiones'

Debe mirar como lo hace en la fotografía.

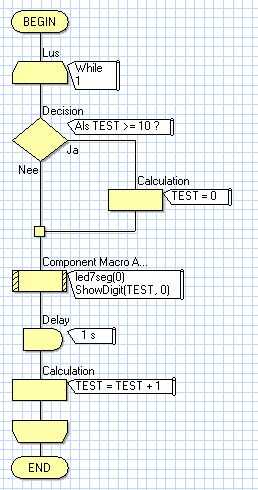

No entro en el programa en detalle, pero voy a publicar una foto de un programa simple que cuenta de 0 a 9 y luego se reinicia.
