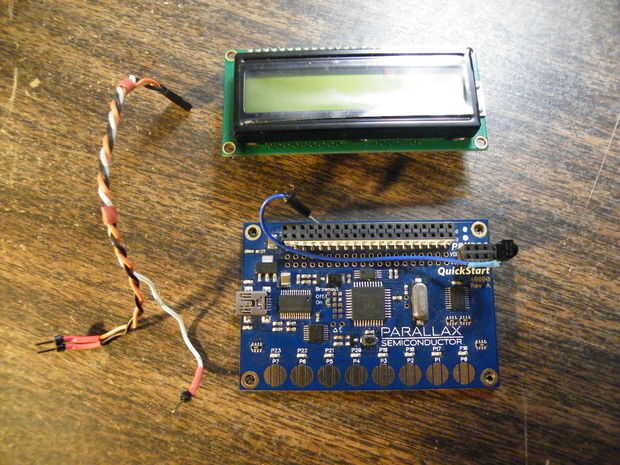

Reqd de piezas:
Junta de inicio rápido de paralaje
Módulo de visualización de LCD de 2 líneas de paralaje
cable de interfaz de 3 hilos - de:
un cable de panel frontal de la computadora
tres pernos de un jefe del pin de banda
tubería del encogimiento del calor pequeño.
Herramientas:
Pinzas de punta
Soldadura de hierro
Manos constantes
El cable es el corazón de este proyecto.
Fotos de abajo muestran cómo se hace.
Usé un cable de computadora de 3 hilos excedentes para mi proyecto.
Tiene un conector hembra en un extremo y LEDs y un interruptor en el otro extremo.
Los LEDS y el interruptor se retiraron y pernos individuales fueron soldados en allí.
Para hacer el cable:
Corte el cable a la longitud deseada.

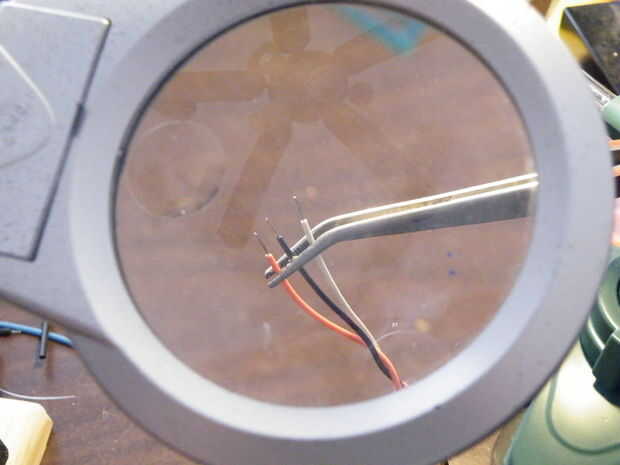

Los extremos de la tira.
Los extremos del alambre de la lata y cortar a la longitud para que coincida con las cabeceras de pin.
La parte superior de los encabezados de pin de la lata.
Coloque un pedazo corto de tubo del encogimiento del calor en cada uno de los cables.

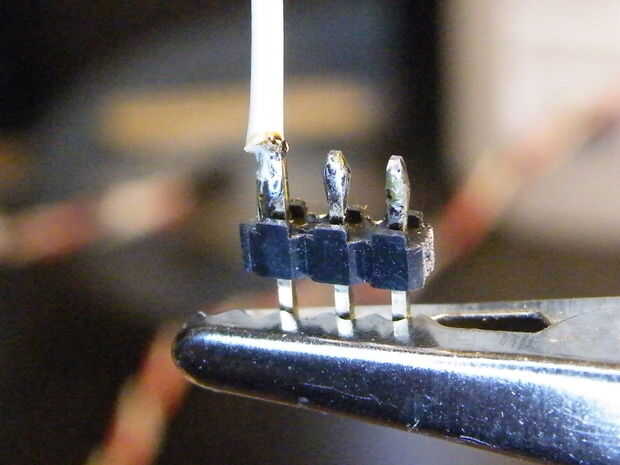

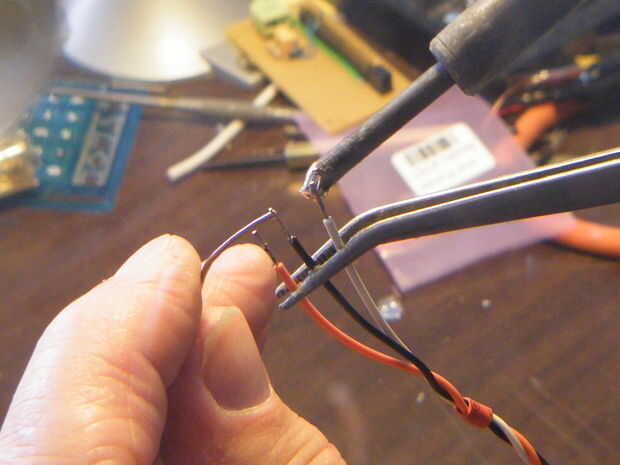

Soldar los cables a los pines colocando el alambre estañado a lo largo del lado del perno
y tocando con un cautín bien estañado caliente.

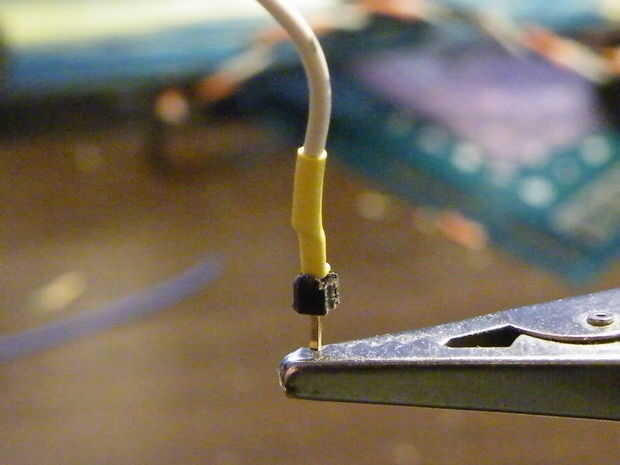

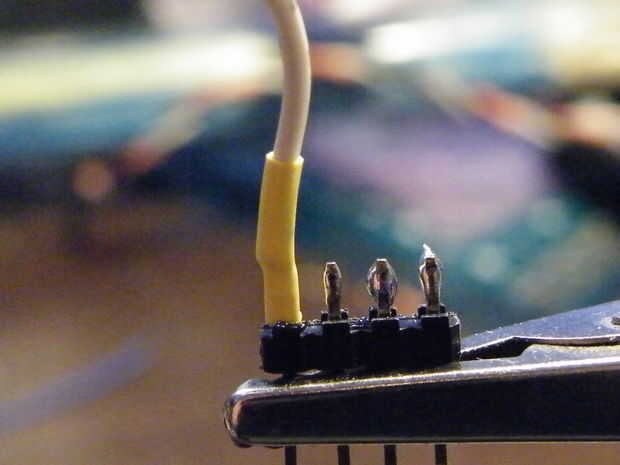

Deslice el tubo del encogimiento del calor hacia abajo sobre la conexión soldada y reducirlo.
Clip los pines separados según sea necesario.
Software:
La viruta de propulsor de la paralaje se diseñó con ocho procesadores (llamados COGS),
cualquiera de las cuales puede utilizarse para crear un software impulsado por periféricos.
Todos los archivos necesarios están en el archivo ZIP de este Instructible.
Este proyecto utiliza un software impulsado por puerto serie para hablar con la pantalla LCD.
El conductor se llama Full_Duplex_Serial.Spin, pero sólo utilizaremos el
de transmisión lateral, porque la pantalla no se puede hablar hacia atrás.
En la parte posterior del módulo LCD son dos interruptores dip que la tasa de baudios.
Igualar a la velocidad del software controlador serie es.
Mi ejemplo se ajusta a 9600 baudios.
En el programa de demostración de ejemplo, observe cómo se inicia el controlador de LCD.
LCD.start (TxPin TxPin, % 1000, 9_600)
Definimos TxPin como pin 0 en la sección constante del programa demo.
En el controlador de sí mismo se reciben los parámetros como:
Inicio (rxPin txPin, modo, velocidad de transmisión de
En el terreno del hardware, tenga en cuenta el conector de cable de interfaz. El LCD necesita 5VCD.
3.3 voltios, como los usos de la viruta de propulsor, simplemente no. Así que vamos a utilizar Vin en
la Junta de inicio rápido para el LCD.
Vin, de un puerto USB o adaptadores USB debe ser a 5 voltios.

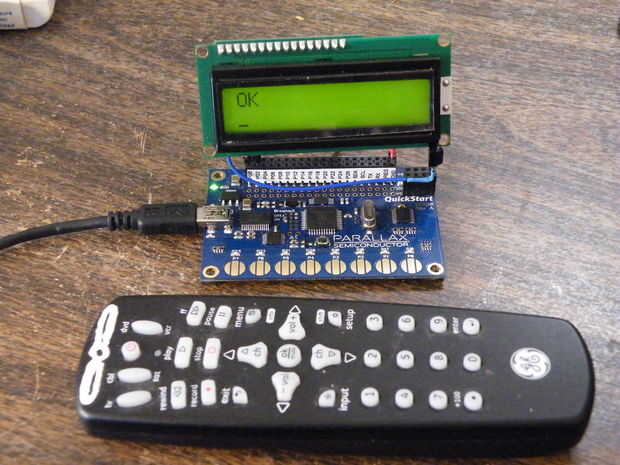

Todo lo que queda es gancho para arriba, carga el software y obtener er corriendo!
Para su proyecto necesitará escribir código nuevo para hacer lo que quiera.
Para obtener más información en la pantalla módulo ir a:
http://Learn.Parallax.com/Kickstart/27977
Para más información sobre el infrarrojo chip decodificador ir a:
http://www.Adafruit.com/datasheets/tsop382.pdf
Y para más información sobre la viruta de propulsor de sí mismo, pásate por los foros de hélice en:
Hoja de datos: http://www.adafruit.com/datasheets/tsop382.pdf
La lengua de Spin es muy recto hacia adelante y fácil de aprender.
Pero si lo prefieres, existen compiladores de C, Forth intérpretes, compiladores de BASIC,
y una multitud de otros idiomas para la viruta de propulsor.
Elige uno y correr con él.
Richard
