Pantalla de hélice (2 / 11 paso)

Paso 2: Materiales de construcción...

Aquí está la lista de cosas necesarias para este proyecto.
** He aumentado la cantidad en la lista como es posible que algunos de los componentes se rompe durante el proceso de conexión

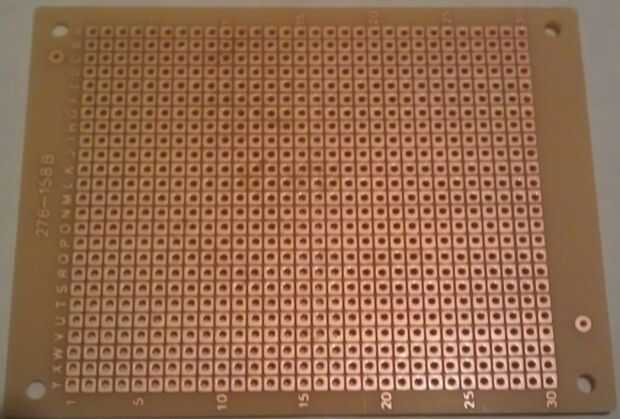

  1. Cero PCB--Cantidad = 3 tamaño medio

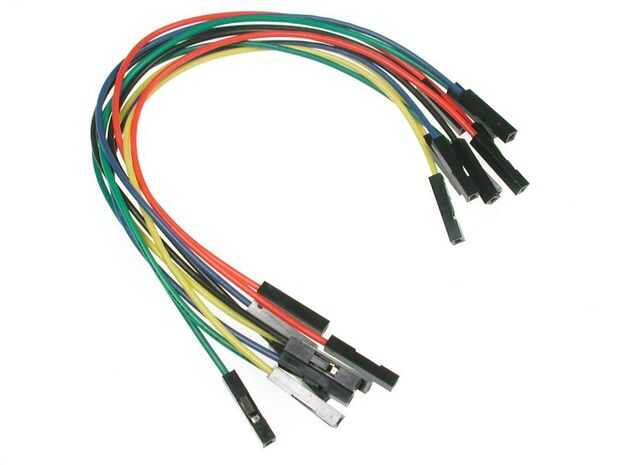

  2. Conectar los cables (comprar en grupo)

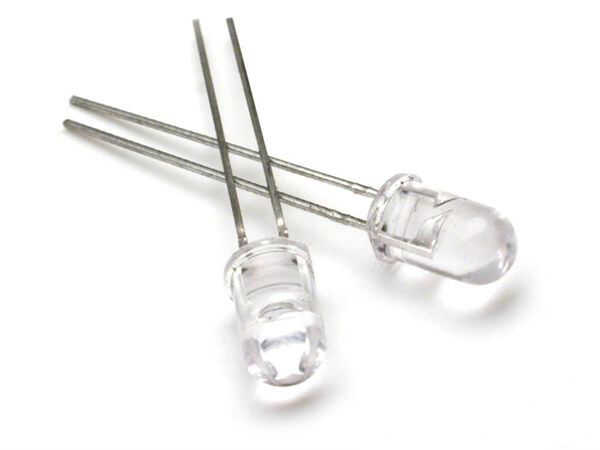

  3. Color preferentemente blanco de LED, o cualquier color que desee para la pantalla de mensaje--cantidad = 10

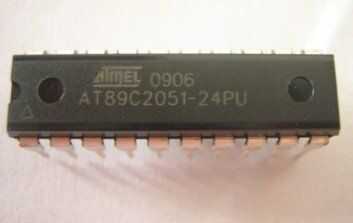

  4. Microcontrolador AT89C2051. es un microcontrolador de 20 pin wiich tiene un solo puerto (pins de I/O)

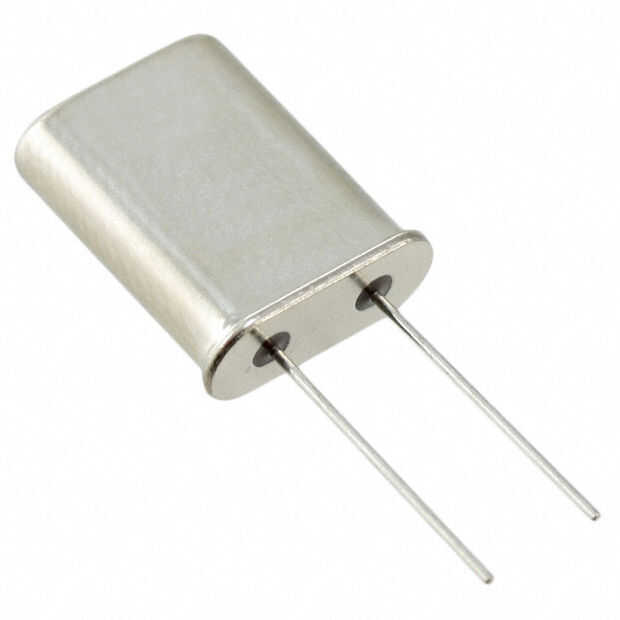

  5. Cristal para el microcontrolador (4,9152 MHz)

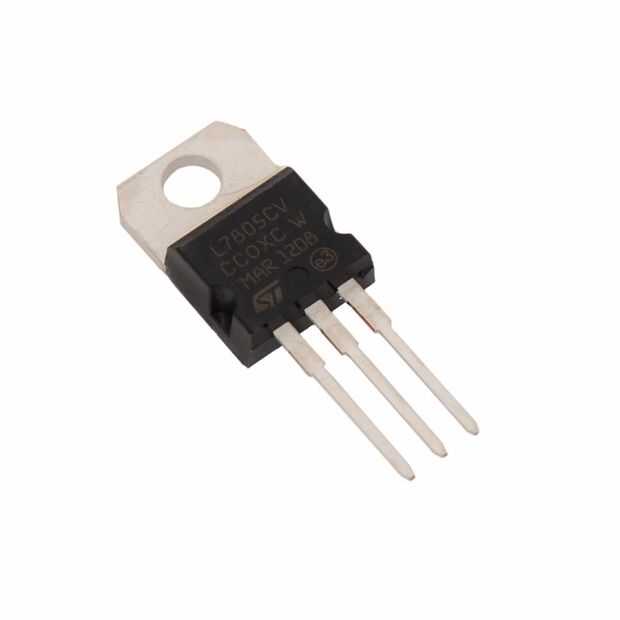

  6. Reguladores de voltaje (fuente de alimentación del microcontrolador LM7805)

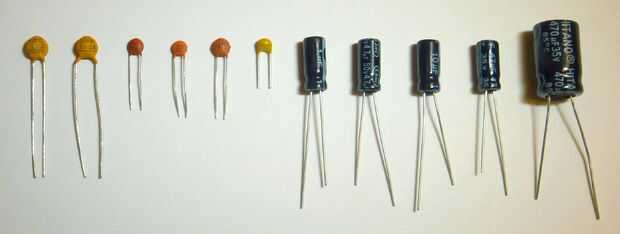

  7. Condensadores.
    • 1000 μF 25 v--cantidad = 2 (electrolítico)
    • 10 μF 16 voltios--cantidad = 2 (electrolítico)
    • 33 pf--cantidad = 4 (cerámica)
  8. Resistencias.
    • 220 Ω--cantidad = 10 (básicamente conectados al LED para ajustar su brillo perfecto)
    • 10 kΩ--cantidad = 4
    • 1 Ω--cantidad = 2

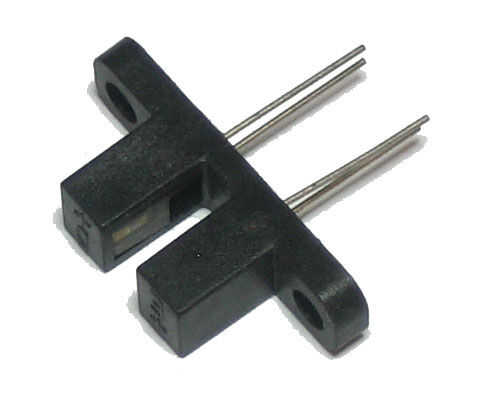

  9. MOC 7811 (circuito de interrupción de motorola)
  10. Registrador de cinta volante

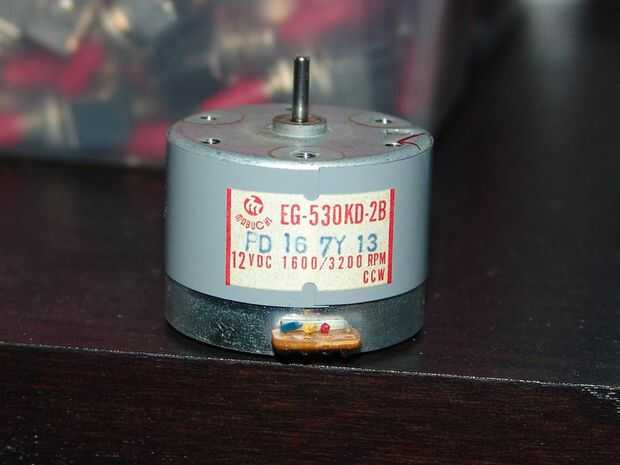

  11. motor de CC de 12 voltios
  12. 12 voltios adaptador (también podemos utilizar un adaptador de voltaje ajustable)
  13. Pistola de soldadura y alambre de soldadura.
  14. Quemador de programa del microcontrolador. (hardware de interconexión entre su pc y microcontroler para volcar sus programas en microcontroladores.
