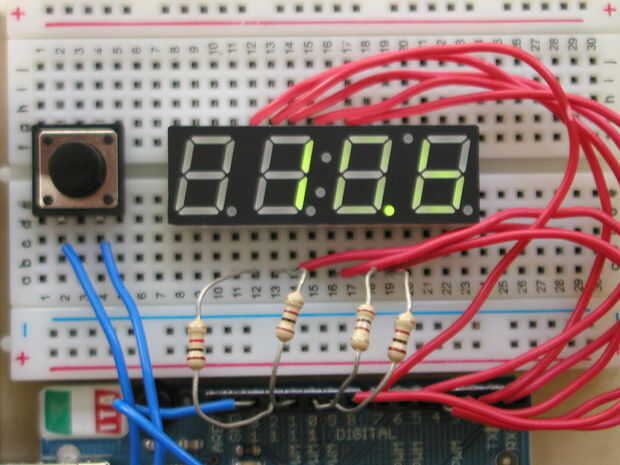

Paso 2: Cableado de la pantalla y el botón
Ahora, al cableado! Para hacerlo más fácil para usted, voy a poner el número de pin de Arduino en primer lugar, luego número de pin de la pantalla.
1--14
2 - 16
3 - 13
4--3
5--5
6 - 11
7 - 15
8 - 7
9 - 1 (resistencia)
10 - 2 (resistencia)
11--6 (resistencia)
12 - 8 (resistencia)
Si esto es demasiado confuso, decirlo en los comentarios, y a reescribirla.
Conecte el botón al pin 13 de Arduino y 5V.
He usado resistencias de 1K, pero usted podría conseguir lejos con menos.
