Pantalla de matriz de puntos LED (2 / 8 paso)

Paso 2: PCB

Bien que necesita para hacerse algunos cómo.

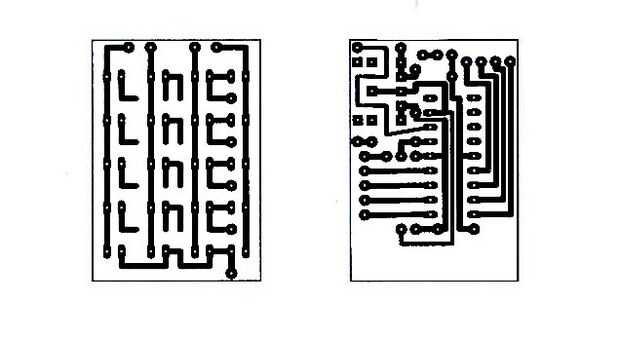

He diseñado el PCB en los equipos de la escuela, que tenía el PCB Wizard 3. Gran pieza de software, muy fácil de usar pero aún muy poderoso. Desafortunadamente esto significa que mientras tenga los archivos de PCBWiz3, no los tengo en otro formato, y las únicas fotos que tengo son el foto-etch mascaras, siempre aconsejable envolver en la foto-grabado papel de máscara para un uso posterior, o apenas documentación. Lamentablemente analizado en algo mal.

Sin embargo como había rediseñado el circuito en Eagle, he ido y volver a hacer el PCB.
