Paso 4: Paso 4: construcción
Primero corte y perfore la caja según sea necesario.

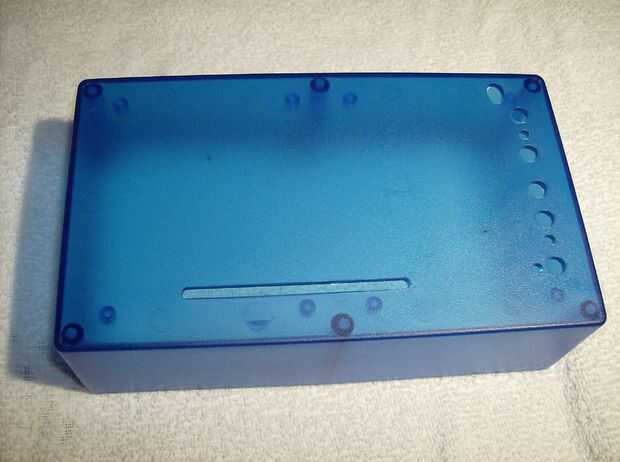

Una ranura debe cortarse directamente debajo de la pantalla para el cable de cinta; y los tornillos son necesarios para el montaje de placas de circuito impreso. Un gran agujero en la tapa trasera permite cables para la conexión con el mundo exterior. Los orificios de acceso son necesarios en la parte frontal de los interruptores en el tablero de interruptor.
El tablero de adaptador suministrado con el monitor no disposiciones de montaje y puede ser pegado en el interior de la caja con cinta de pegar.
También, la pantalla sí mismo no tiene ningún alojamiento para montar, así que usar cinta de pegar para esto también. Si esto no se sostiene con el tiempo, voy a usar adhesivo de silicona.
La forma ideal para hacer varios agujeros en la caja y la tapa es con un cortador láser. Había servido de la cortadora del laser en el hackerspace "espacio Crash LA" en Culver City, CA. Si no tienes acceso a un láser de corte, taladro y el juego funcionará bien, aunque requieren más grasa de la variedad de codo.

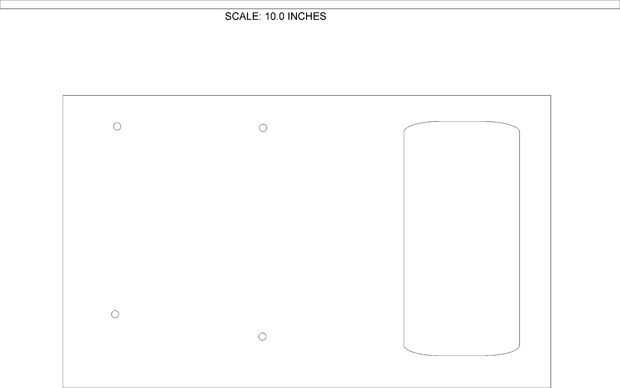

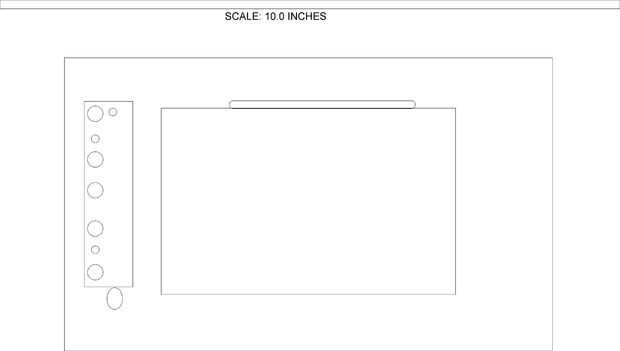

Tengo dibujos conectados para corte por láser y para el método manual más.
Los cinco interruptores en el tablero de interruptor son, de arriba a abajo:
- Energía
Menú
Aumento del volumen
Reducción del volumen
- AV (HDMI) / selección de la señal de VGA
Puse las etiquetas de los interruptores en el lado de la caja donde no afectan la apariencia frontal.
Cuando la caja y la tapa estén listos, montar placas de circuito impreso en sus respectivos lugares. Monte el panel en la parte delantera de la caja con el flex el circuito de alimentación a través de la ranura. En los siguientes pasos se describe la interconexión de los tableros.
Muestro las conexiones realizadas previa a los componentes están montados en la caja. Usted puede hacer esto también, hace acoplamiento de los conectores más fácil. Si lo haces en este orden, tenga cuidado de no dañar cualquiera de los cables o conectores mientras las placas de montaje.
En la parte superior de esta página son dibujos de esquema de la obra de la máquina para el caso. Un archivo de Corel Draw para el uso de láser cortador se pega por debajo. Si tienes Corel Draw, haga clic en el enlace se abrirá los dibujos.
