Pantalla de proyección controlada de Arduino y Android (10 / 15 paso)

Paso 10: Preparar la barra de

Ya Coloque la malla en la barra se hace en un paso posterior las modificaciones a la barra aquí son simples pero no necesariamente fácil. Se necesita de dos agujeros, uno en cada extremo, en el centro de la varilla. Uno de ellos tiene la arandela que interactúa con el bote, la otra hoja se ajusta con el eje del motor. Finalmente un tornillo de ajuste mantiene el motor en su lugar. Recomiendo no cortar la varilla hasta el tamaño pero si es más largo de lo necesario. Esto le dará una oportunidad o dos para intentarlo de nuevo si desastre.

Hay varios métodos que puede utilizar para encontrar el centro de la espiga. Traté de usar pinzas para el radio, usando un cuadrado para encontrar líneas de diámetro y finalmente se estableció en el uso de una brújula. Si tienes un método mejor o diferente por favor lo publique para que otros puedan ver.

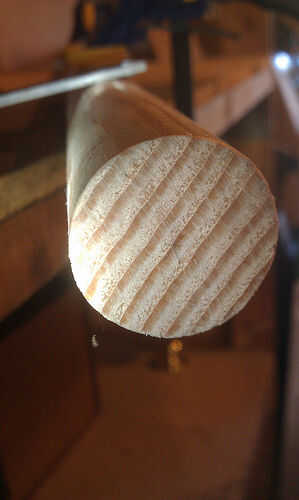

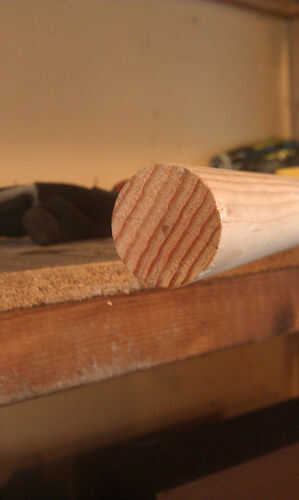

1. Cortar un disco pequeño del extremo de la varilla. El crudo final de mi barra no era muy suave que hizo marca duro.
2. Encontrar el radio de la varilla. No vaya de dijo lo que la yarda de la madera, lo más probable es que no es que el tamaño. Mi barra tenía bultos leve en dos puntos por lo que he intentado recoger un radio medio decente.
3. Establece la brújula en el radio y asegúrese de que esté firmemente bastante que no resbale.
4. Coloque el punto de la brújula como cerca del borde de la barra posible y luego barrer una marca a través del área que debe ser el centro. Evite colocar el punto sobre cualquier irregularidad o protuberancias.
5. Repita el paso 4 en un punto que va a crear una marca cerca de la perpendicular a la primera. Si quieres confirmación más han encontrado el centro, repetir una vez más de una tercera posición.
6. Usted puede comprobar cuán cerca su centro es colocando el punto del compás en la marca y barrer un círculo completo. No te preocupes acerca de variaciones de menor importancia, el ojal de los absorberá.

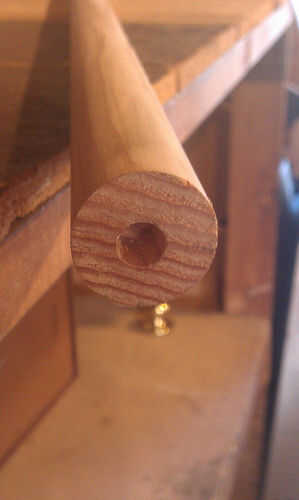

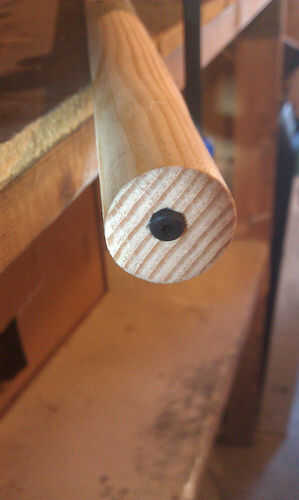

Una vez que ha encontrado el centro ha llegado el momento para perforar un agujero para el ojal. Uso del punzón en el punto fueron la brújula marcas cruzan. Ahora comience a taladrar el agujero a partir de un poco más grandes entonces el punzón y trabajar su camino hasta el diámetro exterior, o justo debajo de él si tiene el tamaño correcto del pedacito, de uno de los ojales. El agujero no necesita ser profundo, no más allá de toda la longitud del eje que va en él. Esto le permitirá cortar el extremo un par de veces si no está satisfecho con el ojal sin tener que ajustar el tamaño de la pantalla. Fije el ojal en el lugar con epoxy, teniendo cuidado de mantener el agujero de centro claro de exceso.

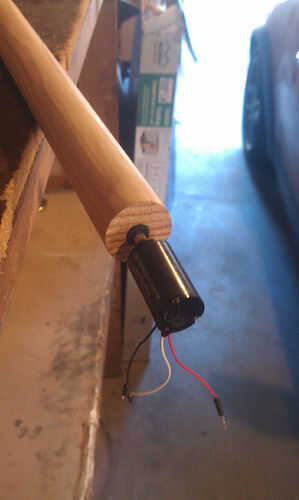

Con un lado hacia el otro, repitiendo los pasos anteriores. Las dos excepciones son: corte primero la varilla a la longitud (la anchura de la pantalla y no una o dos pulgadas a cada lado, tal vez más en el caso de errores) y taladre el agujero al tamaño exacto del eje del motor.

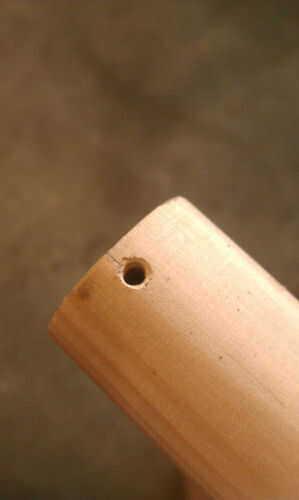

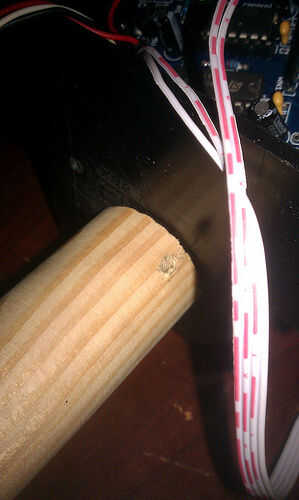

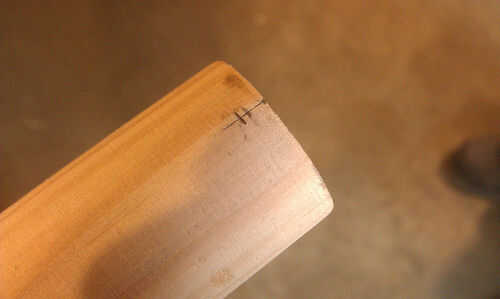

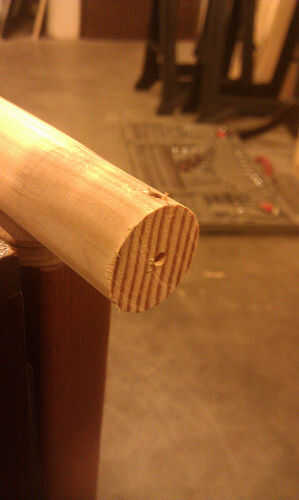

Finalmente para asegurarse de que los motores de rotación se transfiere a la varilla se fija con un tornillo de ajuste. Perfore un agujero, apenas más pequeño que el tamaño de la rosca del tornillo, en una línea del centro a través del agujero axial ya han perforado. Esta posición del agujero es un poco complicada, a cerca del borde y los hilos de rosca dividirán la madera. A lejos desde el borde y el tornillo no asiente completamente en el eje. Con un orificio perforado, utilice el tornillo de ajuste para cortar hilos, o si tienes un grifo usar por supuesto. Cuando las roscas, correr hacia atrás el tornillo y remite a medida que avanza, simplemente no corra todo el camino. Usted conseguirá mucho más hilos si haces esto.
