Paso 12: Montaje Final
Cableado de la olla

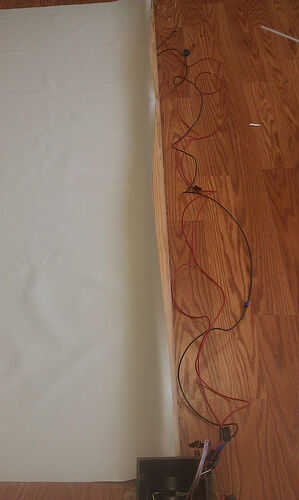

Tanto el bote y el Arduino deben tener conductores que en este punto, por desgracia no es tan simple como conectar los dos juegos de cables. Usted necesita asegurarse de que cuando la pantalla va a la olla es leer en la dirección correcta y viceversa. Para hacer esto que usted necesita decidir qué lado el motor será cuando te enfrentas a la pantalla. Luego ejecute la aplicación y seleccione ya sea arriba o abajo y fíjese en qué sentido gira la varilla. En este momento utiliza ensayo y error, puesto que hay solamente dos posibilidades y había enganchado el bote hasta el Arduino usando conexiones temporales. Ahora con la olla, no participan en la barra, dio vuelta todo el camino a lo que debe ser hacia arriba, vuelva a ejecutar la pantalla hacia arriba. Debe ignorar el comando, si eres bueno para ir, hacer las conexiones de olla permanente. Si empieza a funcionar necesita simplemente cambie los cables entre el Arduino y olla V + y GND. Hacer esto y prueba otra vez para asegurarse de que, luego que la conexión sea permanente.
También puede orientar el motor y bote las direcciones modificando el sketch de Arduino y la aplicación para Android, pero honestamente es mucho más fácil cambiar la polaridad en la olla.
Coloque la malla

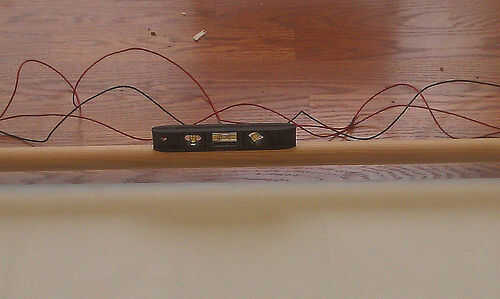

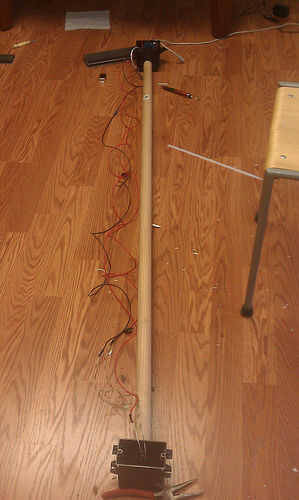

Mis cuadros la varilla conectada a ambos las viviendas en algunas de las imágenes relativas a fijar pantalla de th, en retrospectiva es más fácil si te quite las cubiertas y coloque la barra en el piso. Sólo asegúrese de plana del eje del motor es hacia arriba y el agujero del tornillo de la varilla debe hacia arriba también.

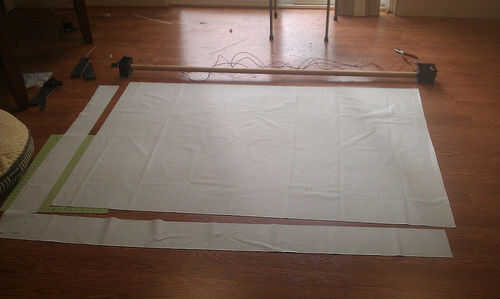

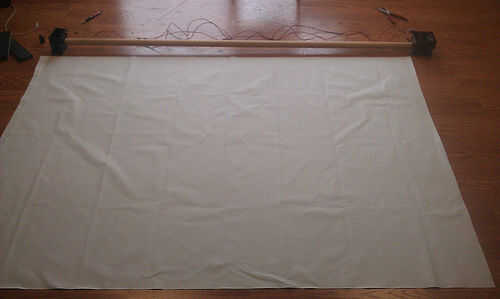

Encontrar que el ancho de la pantalla es fácil, simplemente Mida la longitud de la varilla, dejando 25"- 5" en cada borde disponible, marque la anchura y corte.
Para la altura que necesita la longitud correcta que mantiene la pantalla de aspecto (16:9) y necesita compensar la distancia entre donde desea que la parte superior de la imagen y donde se sentará la varilla. Ya es mejor porque puedes corte algunos off al final o mantienen algunos rodado para arriba en el paso siguiente, calibración.

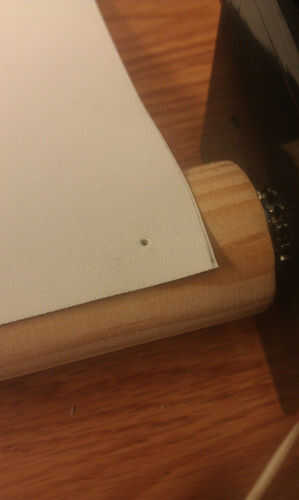

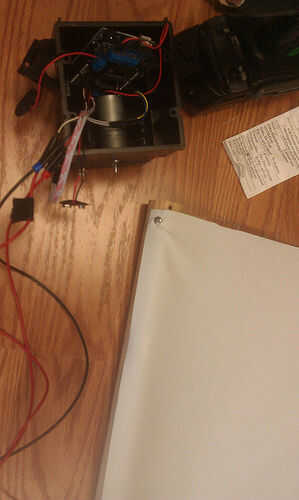

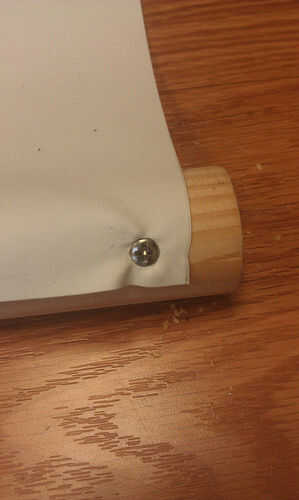

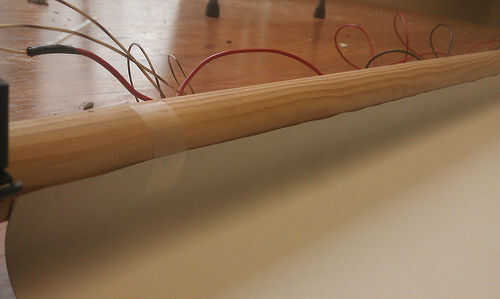

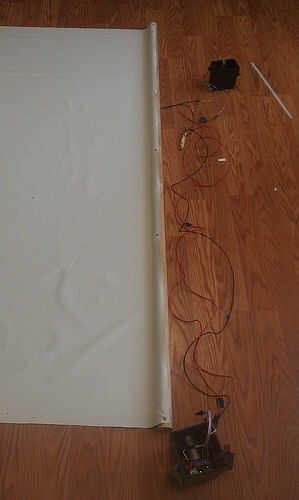

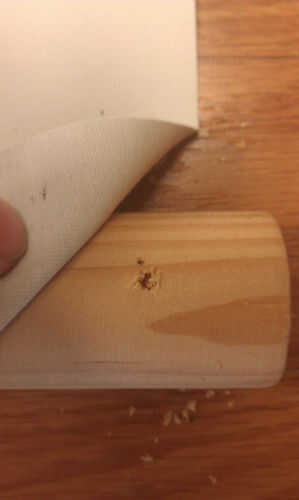

Con la pantalla cortado a la medida (y planchar si es necesario) empuje el borde hasta la barra que está en contacto con la varilla (ver las fotos, son probablemente más claras). Al colocar la pantalla que necesita tener en cuenta que la barra va girando de manera y que parte del material se proyectará en. Cuando todo se enfrenta a la manera correcta y la pantalla es tan cuadrada como sea posible a la barra, coloque pequeños pedazos de cinta a lo largo de la longitud para mantener todo en su lugar. Utilice un sacador de centro automático o un cuchillo para marcar el lugar donde los tornillos van a través de la pantalla, cerca de cada borde y 6"- 10" distancia entre. Ensanchar los agujeros de la pantalla presionando el punzón a través y coloque un tornillo y una arandela pequeña en cada posición. Una vez que todos los tornillos están en usted puede recortar o cinta hacia abajo, el borde de la pantalla sobresale más allá de los tornillos. Tiende a pegarse hacia fuera y entonces la pantalla no enrollar como limpia.
Montaje de las piezas

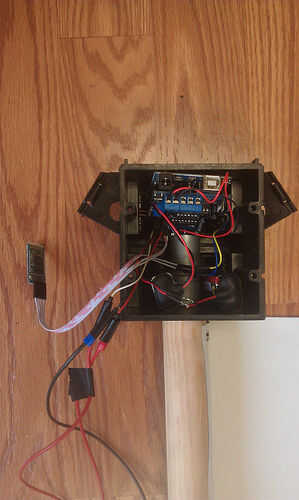

Ésta es fácil, te lo prometo. Antes de empezar, girar el potenciómetro completamente a lo que será la posición hacia abajo, luego haga girar hacia atrás 1/2 vuelta. Poner el eje del motor en el lugar adecuado, ajuste el tornillo (en el plano del eje si lo tiene) y presione el potenciómetro en el ojal en el extremo opuesto.
