Paso 1: Materiales y herramientas

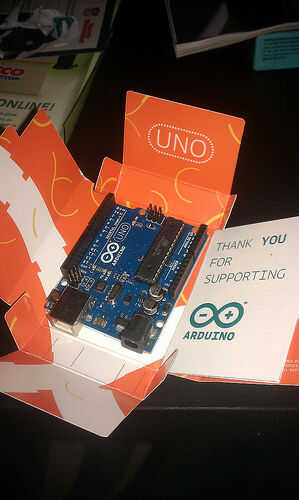

- Arduino UNO-$27, Amazonas- Usé un UNO porque este es mi primer proyecto de Arduino y pensé que sería mejor comenzar con el modelo base. Probablemente puede utilizar otros microcontroladores, no dude en utilizar su favorito.

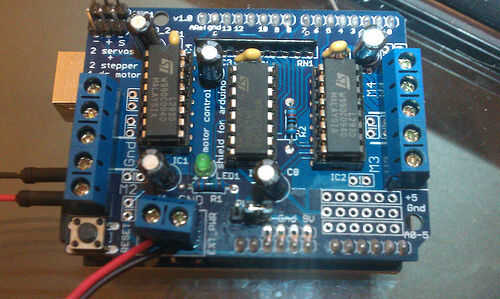

- Escudo del Control Motor Arduino - $10, eBay- Fui por razones de simplicidad sobre coste y acabo de comprar una prefabricada, aunque sea de marca, motor controlador. Mina se basa en el chip L293D.
- Alto par motor caja de cambios Motor de la C.C. - $10, eBay- Puede calcular un requerimiento de torque aproximado, fórmulas y cálculo tutoriales en la página siguiente. Asegúrese de que los requisitos de voltaje y corriente no exceden lo que puede proporcionar el controlador del motor.

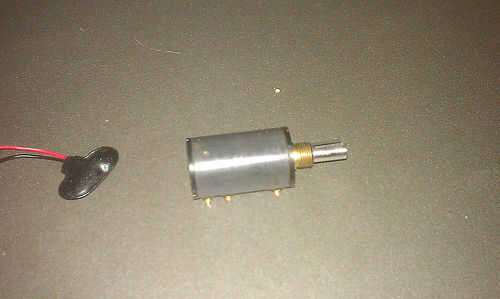

- 10kOhm, potenciómetro de vuelta 10 - $10, eBay- Utilizado como sensor de limitación. El bote debe tener más vueltas que se necesita para envolver la pantalla alrededor de la varilla. Si vas con una enorme pantalla, o una caída larga, puede utilizar una caja de cambios para reducir las vueltas en la olla.
- Adaptador Serial Bluetooth - $9, eBay - se puede utilizar un Sparkfun BlueSMiRF que es mucho más caro pero más fácil de usar. La marca de los también muy pequeño que es ideal para las necesidades de espacio pero pueden ser más difícil soldar dependiendo de que unidad le consigue. Si usted puede encontrar uno con patillas y un cable que lo recomendaría.

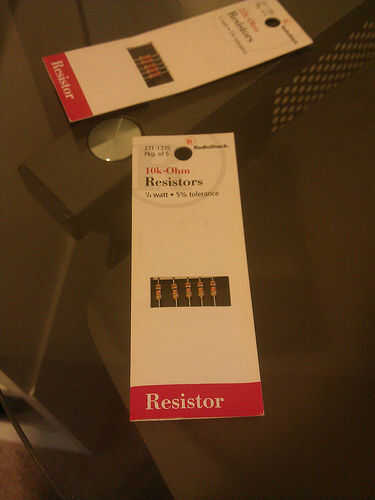

- 10 kOhm resistencia- No es necesario si usas un BlueSMiRF u otro módulo Bluetooth V 5.
- 20 kOhm resistencia- No es necesario si usas un BlueSMiRF u otro módulo Bluetooth V 5.

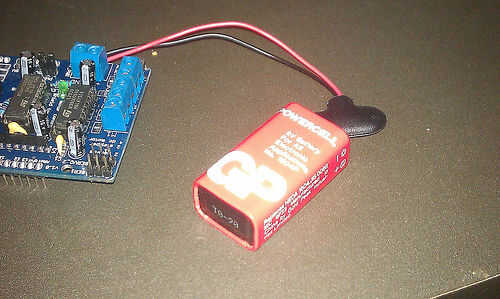

- 2 x 9 V batería- Poderes el Arduino y el motor. Puede que necesite más o menos voltaje para motor, escala apropiadamente o utilice adaptadores de CA si tiene un enchufe disponible.
- 2 x 9 V batería/sostenedor del Clip- Véase arriba.
- 53 "x 2 yardas blanco Blackout Material - $7/yrd, Jo-Ann Tela - es suficiente tela para hacer una pantalla de 80"(70" x 40", 16:9) con espacio para la caída hacia abajo en el techo. Si desea un tamaño diferente pantalla ver este sitio.

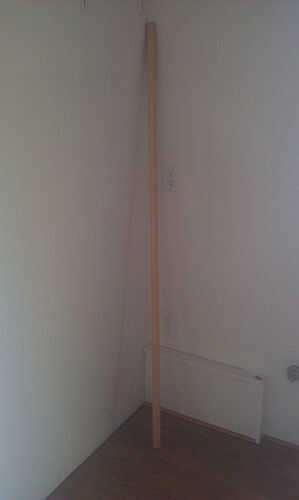

- 1-3/8" DIA x 6' barra del armario - 10 dólares, Lowes - ajustar la longitud de esta obra basada en el tamaño de la pantalla, ancho específicamente, seleccionar. Si tienes una pantalla de tamaño diferentes, los cálculos para determinar el diámetro mínimo están en la página siguiente.

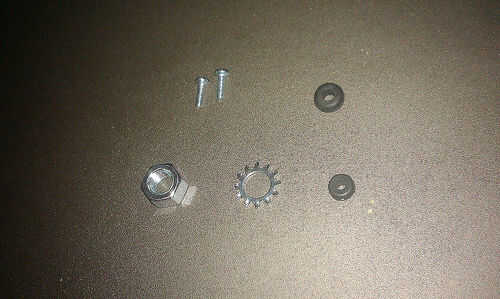

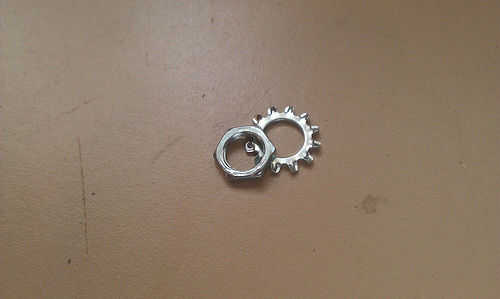

- Tuerca - Tuerca/Panel Partido el las roscas a los de tu olla. Esta tuerca debe tener estrías en la cara que le de respaldo cuando se aprieta (tuerca del reborde, agregue una arandela en estrella con la tuerca del panel).
- Tornillos de montaje del motor- Mi motor tenía dos agujeros roscados en su cara para el montaje. Tuyo puede tener más o menos y son probablemente un tamaño diferente.

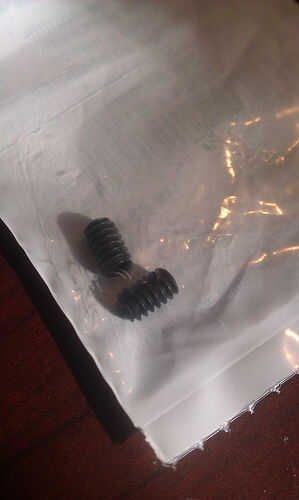

- Ojal de goma- El diámetro interior coincide con, o es ligeramente más pequeño que el diámetro del eje del potenciómetro.

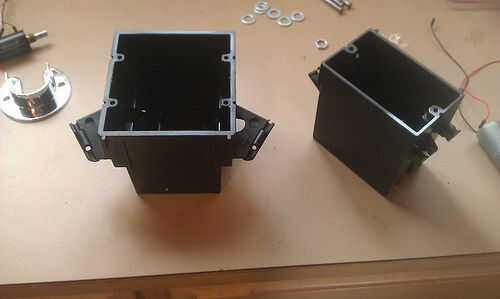

- 2 x caja de la pared - uno alberga el potenciómetro, la otra tiene el motor y Arduino. Buscas cajas con una superficie plana bastante grande que la varilla no golpeó nada con suficiente espacio interior para los componentes.
- Tornillo- Diámetro: Debe ser tan grande como sea posible mientras todavía plenamente participar del eje del motor, mina #10. Longitud: Ya está mejor pero debe ser más de la mitad la diferencia entre el diámetro exterior de la arandela del motor y la salida del motor del eje O.D.

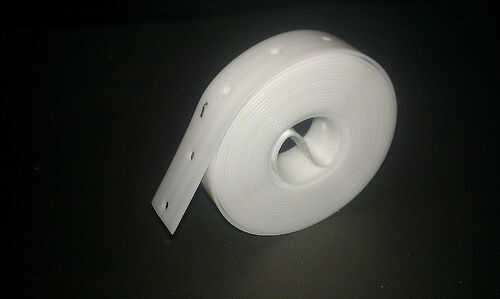

- Cinta de suspensión - $2,50, de Lowe -para reforzar mi gota techo desde la parte de la estructura tuvo que ser cortado.

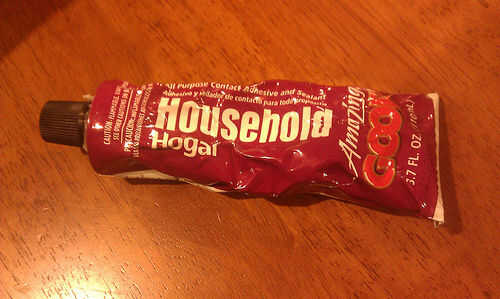

- Pegamento/Epoxy/adhesivo- Deben ser capaces de trabajar en múltiples materiales.

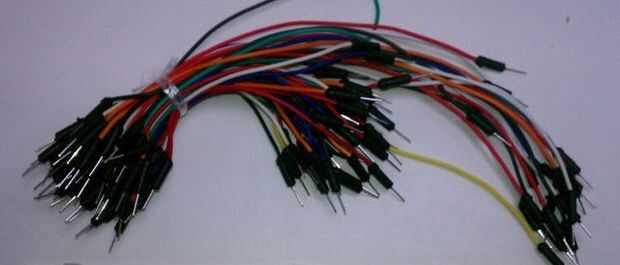

- Cables de puente- Tengo un montón de cables de puente específico de Arduino de eBay. Son bonitas porque obtienes la fácil compatibilidad de soldadura y la cabecera de un cable de núcleo sólido con la flexibilidad de un multi-strand.
- Madera - usada para construir una estructura para la celebración de la unidad entera sobre mi techo de la gota.
- Tornillos para madera, arandelas, Misc Hardware
Herramientas
- Parafernalia de Arduino - cable USB, software de Arduino
- Parafernalia de desarrollo Android - Cable USB para el teléfono, Software de desarrollo Android (pues si ya sabes Java), o el MIT/Google App Inventor (lo que usa, es lo suficientemente potente para nuestro uso).
- Equipos de soldadura- Hierro, soldadura, desoldar bulbo de mecha, ayudando a mano.
- Taladro Y brocas

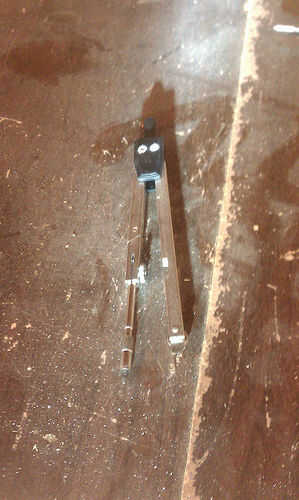

- Brújula

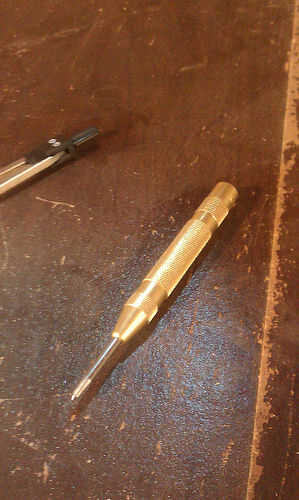

- Sacador de centro
- Nivel
- Cinta métrica
- Sierra para metales
- Otras herramientas básicas
