Paso 5: Circuito de potenciómetro
Circuito

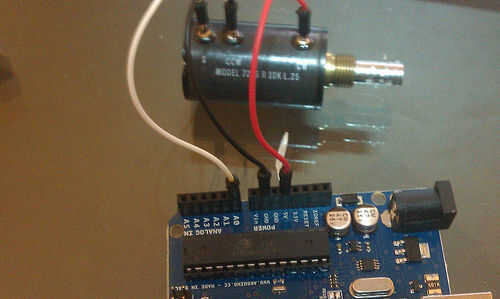

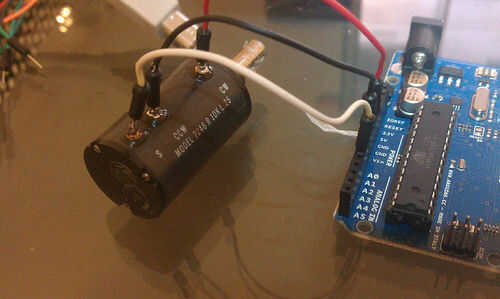

Su bote debe tener tres puestos, hacer Asegúrese de que haya un cable conectado a cada uno. Estos cables probablemente tendrá que ser bastante larga, ya que eventualmente llegaran de un extremo de la pantalla a la otra donde se encuentra el Arduino. Por ahora simplemente coloque puentes a la olla y enchúfelos en el Arduino. Los tres puestos en la olla deben ser arreglados con dos en el exterior y uno entre ellos. Conectar la clavija de V + en el pin del Arduino 5V y el V o GND, post con conector de tierra de Arduino. La tercera, o barrido, pin está conectado a un pin analógico, utilicé A0. El escudo del motor compré cubre todos los pines de encabezado en el Arduino pero rompe hacia fuera en el tablero. Esto está muy bien, sólo significa que tenía el bote en el escudo del motor para la versión final de la soldadura. Para probar la olla os adjunto solo el bote directamente a cabeceras de Arduino.
Prueba
El programa de prueba adjunto utiliza el bote para controlar el PIN 13 condujo en el Arduino en una manera similar a cómo controlará el motor en el final del programa. Los conjuntos de programa la parte superior e inferior 5% de la entrada analógica como umbrales, entonces como barrer el bote el LED está en entre los umbrales, pero se apaga cuando usted consigue cerca de los límites de la maceta.
