Paso 6: Circuito de Bluetooth
Circuito

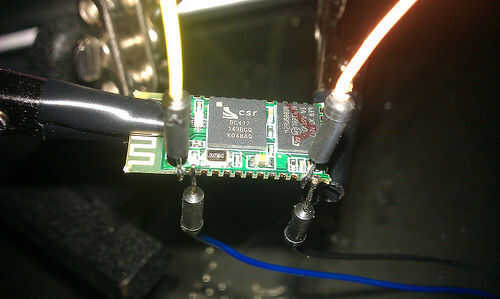

Antes de comenzar necesita comprobar el requisito del voltaje para el módulo. Muchos de estos módulos requieren de 3.3V que Arduino puede proporcionar sin problema pero la Tx digital salida pin en el Arduino es 5v por lo que tendrás que construir un simple nivel cambiando el divisor de tensión. Antes de construir la palanca de velocidades de la soldadura conduce en el módulo de Bluetooth. Necesita un plomo en el Rx, Tx, 3.3V y pines GND. Ahora para el cambiador de nivel agarrar las resistencias de 10 y 20 kOhm. Coloque una pata de la resistencia de 20 kOhm (o 2 x 10kOhm resistores en serie) a tierra y el otro a una pata de la resistencia de 10 kOhm. Añadir el extremo de la patilla de Rx de módulos Bluetooth para la conexión entre las dos resistencias. Por último, conecte el la otra pata de la resistencia de 10kOhm a pin de Tx del Arduino. Las tres conexiones del módulo Bluetooth son simplemente GND a GND de Arduino, 3.3V a Arduino 3.3V y Tx al Rx del Arduino. Una vez más cabeceras de Arduino están cubiertos por el regulador del motor en la versión final. Gracias a a1r, sin cuya Instructable probablemente habría cocinado mi primera tabla de Bluetooth.

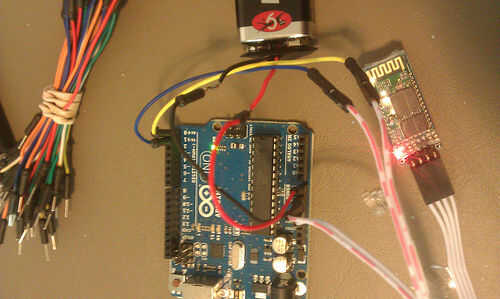

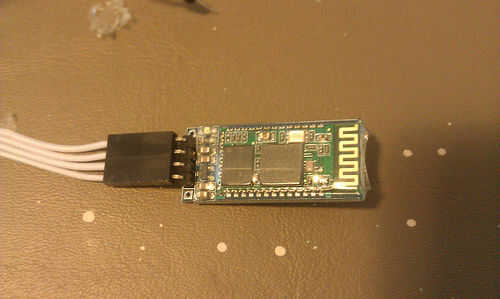

Al final conseguí un módulo Bluetooth diferente fuera de ebay que tenía la Vcc, GND, Tx y Rx líneas boken hacia fuera al jefe pins e incluye un cable del jefe. Esta unidad también era 5v lo que significa el cambio de nivel no era necesario. Si tienes un módulo 5v simplemente conecte Vcc al pin de 5v de Arduino, GND a GND de Arduino, Tx y Rx del Arduino, Rx al Tx del Arduino.
Prueba
Este programa de prueba para el Bluetooth también funciona como el programa de prueba para la aplicación de Android. Una prueba sencilla que puede ejecutar antes de entrar en las cosas de Android es simplemente comprobar si su teléfono puede emparejar y conectar al módulo de Bluetooth. El código de prueba real abajo el led parpadea lento para 10 segundos presionando hacia arriba en la aplicación y parpadea el led rápido presionando hacia abajo en la aplicación. También cancela el led si larga se hace clic en cualquiera de los botones. Recuerde que el Bluetooth tiene que ser desconectado de la Arduino mientras subes el bosquejo.
