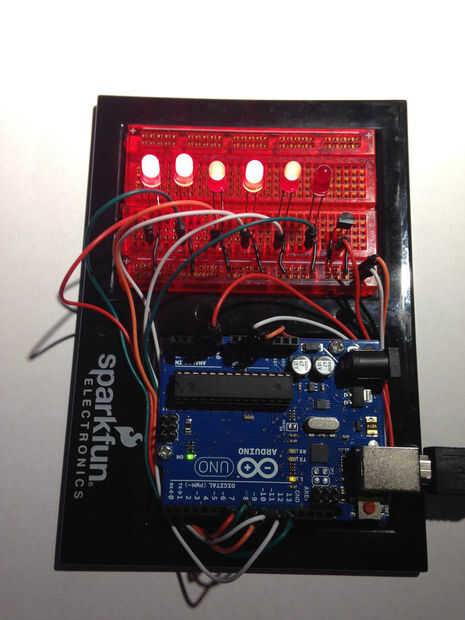

Paso 3: Hacer el circuito de protoboard

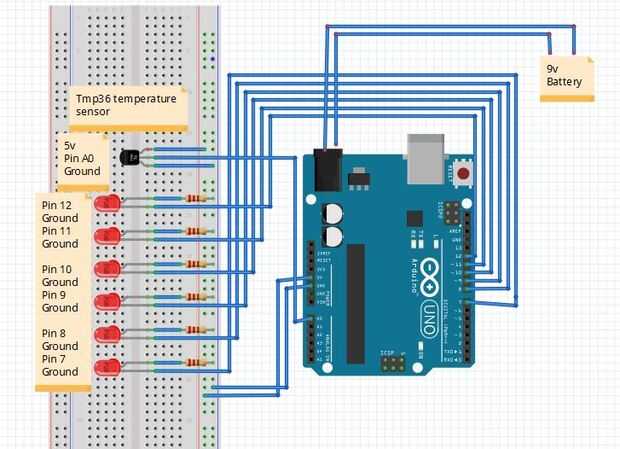

En primer lugar coge todos los componentes, un Arduino Uno y un protoboard. Ahora simplemente sigue los esquemas de arriba para completar el circuito. Escribo las instrucciones pero sería menos exacto y es mucho más claro utilizar una imagen. Sólo un par de consejos:
Conecte el extremo más largo de cada LED en el riel de alimentación (rojo) y el extremo más corto en el riel de suelo (azul o negro).
Asegúrese de que el TMP36 es la forma correcta de ronda (parte superior de la cara plana es la clavija de alimentación)
Y por último Asegúrese de que usted conecte el LED en el orden correcto si no el indicador de temperatura significará nada!
Ahora que tienes un circuito completo y ahora estás listo para escribir el código y lo subo!
