Paso 4: Transferir el circuito de protoboard a un circuito permanente

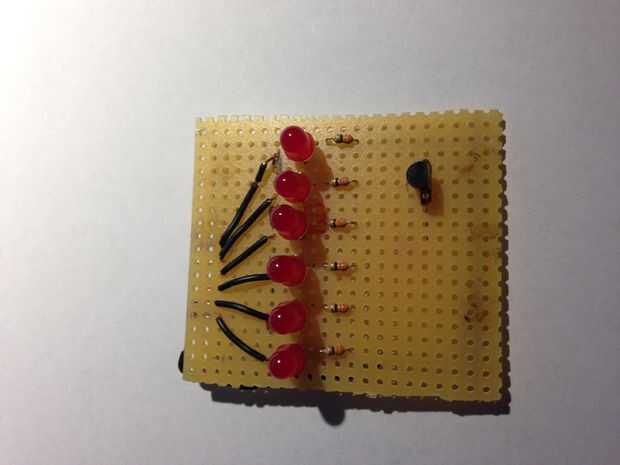

En el último paso se hace un circuito prototipo en un protoboard pero ahora antes de que podamos concretar el proyecto y ponerlo en una caja tenemos que soldar todos los componentes entre sí en una hoja de Consejo de perf. En primer lugar toma tu tarjeta y una hoja de perf board (foto arriba). Mira en primer lugar las filas en el tablero de perf, es el mismo diseño exacto como tu protoboard. Ahora saca todos los cables de la placa por lo que sólo los componentes son izquierda, coloque las dos piezas al lado de uno y empezar poco a poco sacando y colocando cada componente en el tablero de perf. Sólo para señalar puede conectar los cables al sensor TMP36 y conectarlo directamente a la Arduino en lugar de sólo la soldadura a la Junta ya no puede dar enoughjm. Una vez haya terminado este flip la Junta asegurándose de que ningún componente se cae y empieza a soldadura en cada perno a otro componente correcto, finalmente la soldadura de los pernos positivos en cada LED para conectar al arduino y los pines de 5V sensor TMP36, tierra y los datos mediados perno. Ahora Conecte los cables positivos de los leds a pernos correctos de Arduino y el pin de datos TMP36 a A0. Puede que desee ejecutar el código otra vez para comprobar que el circuito aún funciona. Eso es, ahora usted está listo para hacer un caso para ella
