Paso 3: El circuito básico

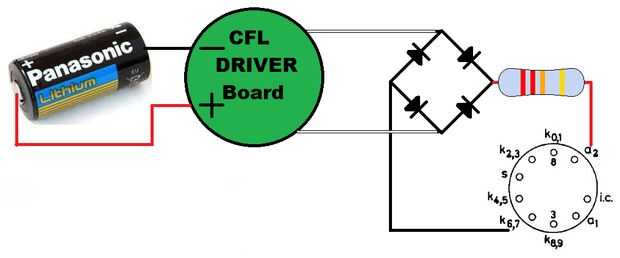

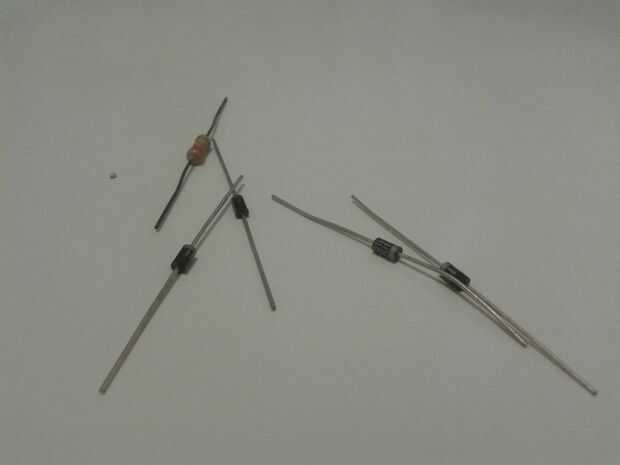

Mientras que esto podría hacerse en un diseño mucho más limpio, la foto del final muestra que este circuito se puede hacer simplemente. Giro los diodos en un rectificador de puente como se muestra en el diagrama y la soldadura es DC positivo fin a la resistencia de 22 k, entonces el rectificador de la CA del alto voltaje de la soldadura de salida los cables de la tarjeta de conductor. a continuación fije el alto voltaje DC negativo a su número de la opción (me gusta 6), y y el alto voltaje DC + (el extremo de la resistencia) al ánodo del tubo. Por último conectar líneas de energía del conductor donde originalmente unido al enchufe de tornillo de la carcasa de la lámpara y debe encenderse para arriba! Tener en cuenta, desde ahora tienes alta tensión CA y CC en este circuito. Te muerden si usted no tiene cuidado con él.

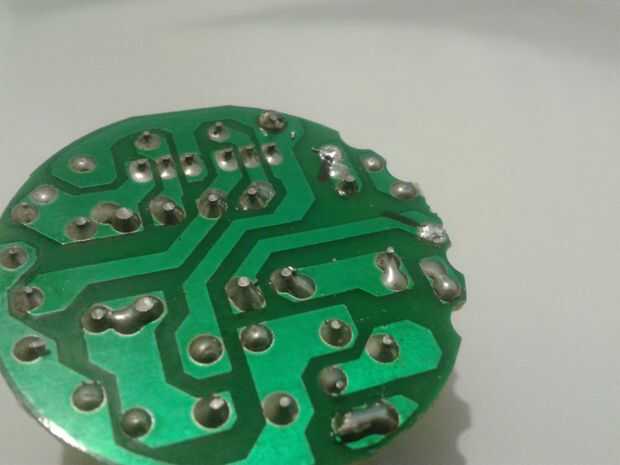

Normalmente la tarjeta de conductor necesita en el barrio de 400-1500 voltios alimentar su tubo CFL, pero ya que espera 12v de una fuente de alimentación, cuando se alimenta a 3v en lugar de otro salidas más 140Vca, entonces nuestro puente rectificador no una sucia pero útil conversión CA-CC y el tubo se hace feliz.
