Pantalla del Nokia 5110 con Arduino (2 / 4 paso)

Paso 2: Conecte los cables y pantalla

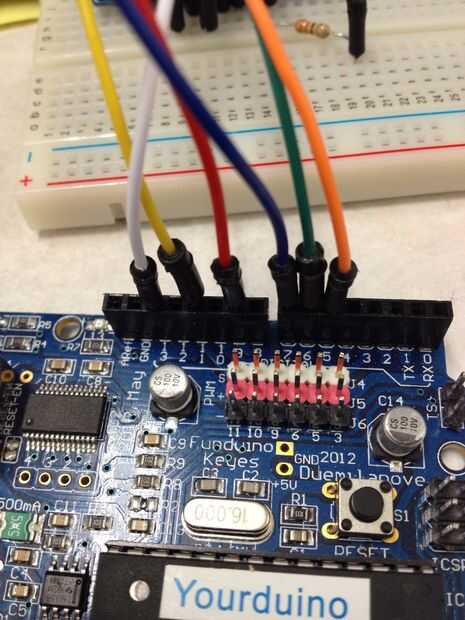

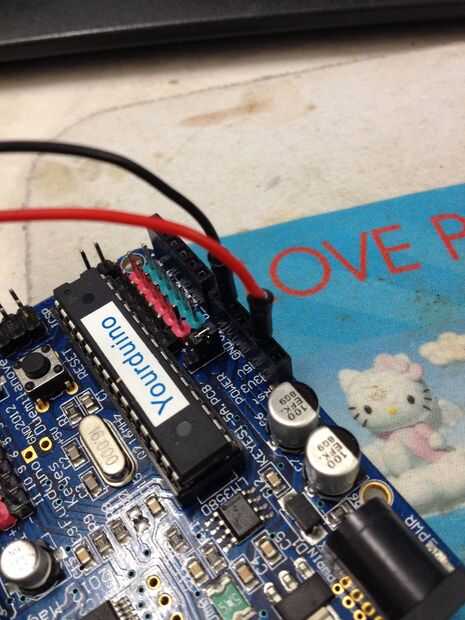

Estoy usando cables con extremos macho, así que esta configuración es fácil loco.

No veo una etiqueta en la pantalla de mi que me diga cual es el pin 1, por lo que decido empiece desde la derecha y hacia la izquierda.

La segunda imagen muestra el esquema de cableado que utiliza. Colores claro no importan, pero puede dejar más claro mientras depura.

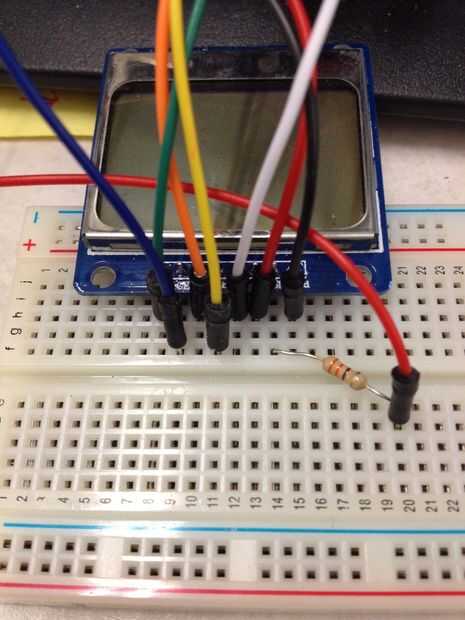

También he añadido una resistencia de 330 Ohm entre el BL y el pin 9. Esto añade una pequeña protección para la pantalla ya que no se supone para funcionar a 5V.
