Paso 5: Diseño de la esfera óptica

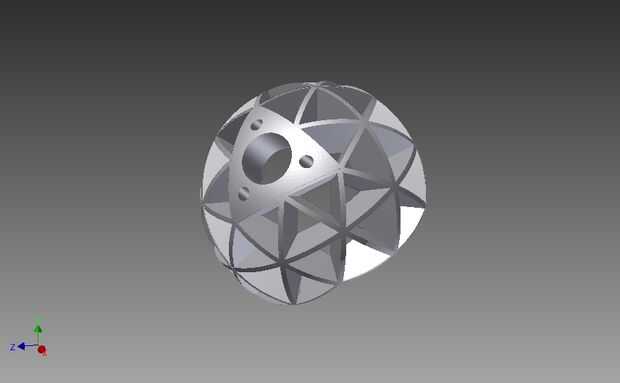

Diseñé la esfera óptica utilizando Autodesk Inventor. La esfera se basa en un icosaedro interior--un poliedro regular de 20 lados. Cada cara del icosaedro es un triángulo equilátero.

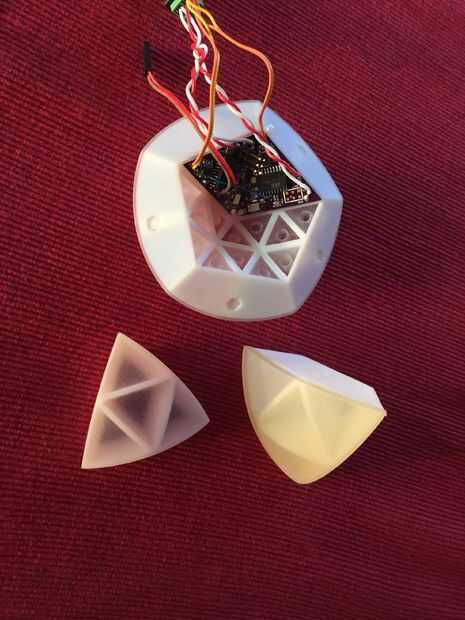

Subdivide cada cara triangular en cuatro triángulos idénticos y proyecta hacia fuera a la superficie de una esfera. Utiliza el comando de shell para hacer las paredes opacas finas y restar estos del sólido para salir de los tubos de luz transparentes. Hice una serie de prototipos para probar las formas materiales, visibles e interacción luz IR y comprobar la adecuación mecánica y óptica con la electrónica interior.

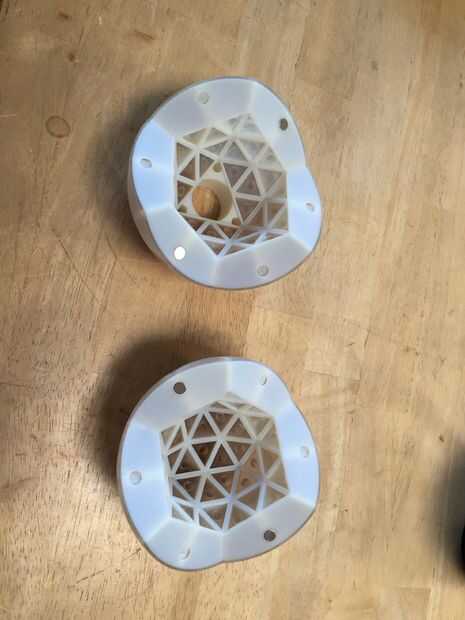

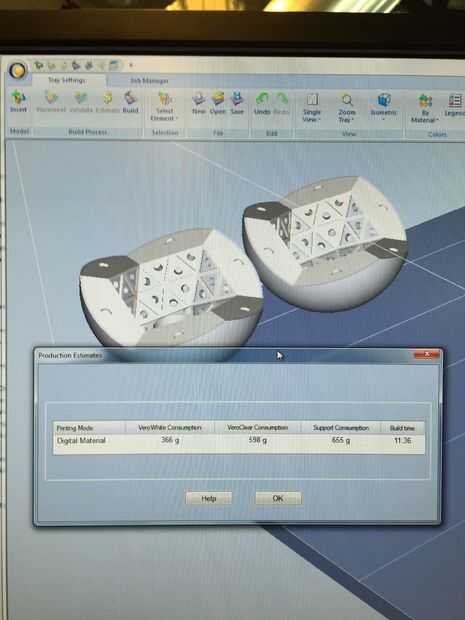

Entonces reuní el icosaedro de 19 de estos lados, más una parte especial que tenía un agujero para la base. Originalmente iba a imprimir por separado y sujete, pero se dio cuenta de que sería mucho más fácil imprimir dos hemisferios!
Diseñé espacios pequeños imanes de tierras raras unir los hemisferios e instalar los imanes con polaridades tales que los hemisferios se aparean sólo en la configuración adecuada.
