Pantalla iluminación LED gabinete

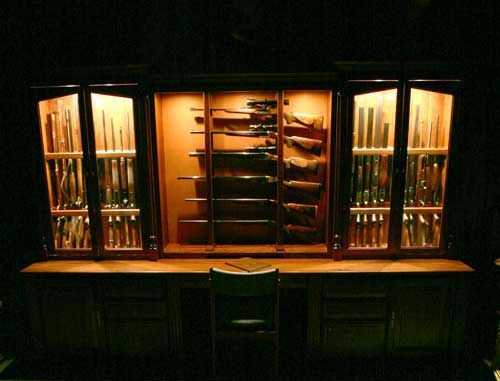

Aquí es un gabinete de pistola embalaje algunos pop extra!!!!!!

Planificación: La idea era brillo LED de alta potencia solo hacia abajo a través de cada sección del gabinete también destacar la colección de armas de fuego! Para la estética, se utilizó una sierra para que sólo la lente del LED se puede ver desde dentro del gabinete; el disipador de calor y fuente de alimentación están ocultos en la parte superior. También, se incluye en la parte superior del gabinete es una gire la perilla de regulación - los LEDs son tan brillantes que yo personalmente prefiero funcione alrededor de la mitad de la energía.

Materiales: Los principales componentes de este proyecto fueron LEDs, óptica, disipadores de calor, un driver de LED y fuente de alimentación conmutada. Todos los artículos fueron comprados por menos de $100 de LEDSupply.com. Algunas de las imágenes de producto tomó desde su sitio y también he intentado enlazar con cada página de artículo así.

  1. Los LEDs son hechas por Cree, pero montado en un tablero estrella base de metal para que puede ser conectados más fácilmente. Cris tiene un puñado de diodos LED, fui con su XLamp XT-E en una temperatura de color blanco cálido.
  2. La óptica eran dudosos; Los conseguí porque son baratos y no estaba seguro de si la luz sin ellos llegaría a la parte inferior del gabinete. Los LEDs están especificados con un ángulo de visión de 120 grados y resultó que gustaba la luz con una lente de ángulo medio.
  3. Disipadores de calor en la corriente corrí que los LEDs no son totalmente necesarias, pero definitivamente se recomienda y se hace más fácil montar los LEDs de todos modos.
  4. El conductor del LED LUXdrive hecho en Estados Unidos y se llama un BuckPuck. Elegí uno con cables, atenuación y un potenciómetro. La salida es de 350 mA, que es la opción más bajo disponible, pero como he mencionado anteriormente era mucho brillante. Los siete de los LEDs van en serie con una entrada de 24 VCC para el BuckPuck. Cada LED funciona en aproximadamente de 1 vatio (2.85Vf por .350amps de LED X =.9975 vatios).
  5. Una fuente de alimentación conmutada 24Vdc es necesaria para convertir el 110Vdc a bajo voltaje de CC. He utilizado una básico de estilo cerrado-fuente de alimentación (como veis con un ordenador portátil).
  6. Conectores y cables. Para realizar la conexión de la alimentación para el LED conductor más fácil he utilizado un tornillo terminal tapón y conexiones con los LEDs utiliza calibre 24 alambre trenzado.

Herramientas:

  1. 3/4" Sierra y taladro
  2. Epóxico plata Ártico
  3. Soldadura y soldadura
  4. Alambre trenzado de calibre 24
