Paso 2: Hardware

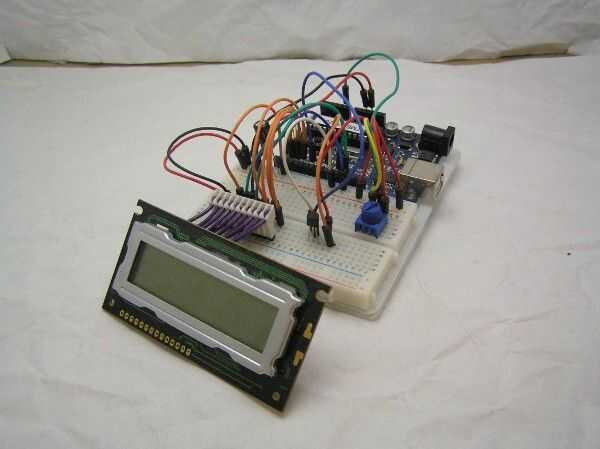

Pantalla:
Para un serial LCD 16 x 2 caracteres:
Pin 1. Tierra
Pin 2. VCC (+ 5V)
PIN 3. Contraste
Pin 4. Seleccionar registro (RS)
Pin 5. Lectura y escritura (R/W)
PIN 6. Reloj
PIN 7. N / A
Pin 8. N / A
PIN 9. N / A
PIN 10. N / A
PIN 11. Bit 4
Pin 12. Bit 5
PIN 13. Bit 6
PIN 14. Bit 7
PIN 15. Luz de fondo ánodo (+)
Pin 16. Luz cátodo (-)
Puede encontrar más información en la Página de Wikipedia sobre esta serie de pantallas LCD de caracteres.

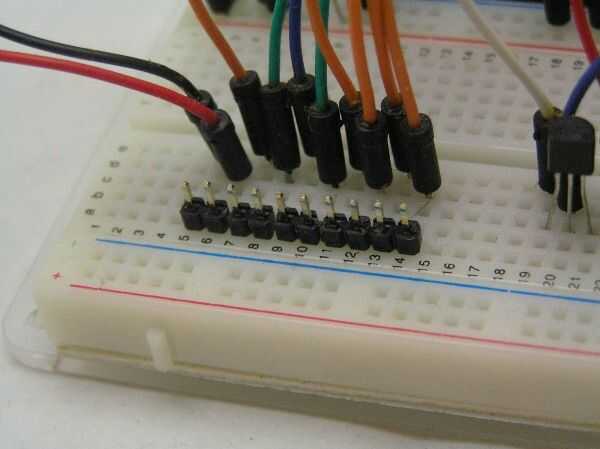

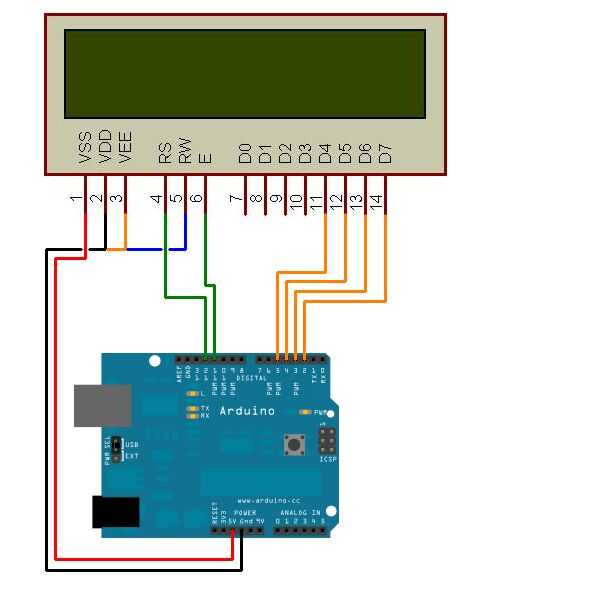

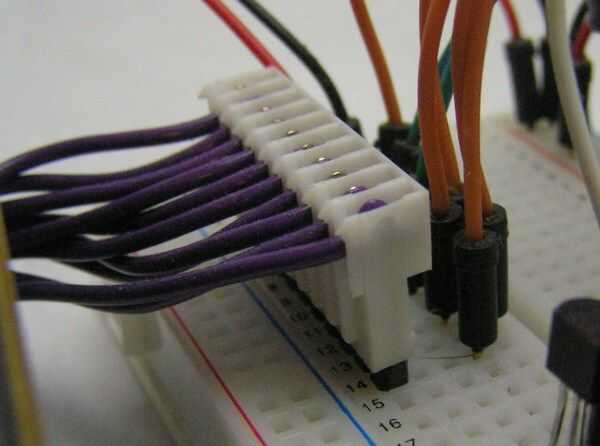

Para alambre de la pantalla LCD para el Arduino, conexión de los siguientes números en la pantalla LCD:
1: GND
2: ve (+ 5V)
3: TOMA DE TIERRA *
4: Arduino pin 12
5: GND +
6: Arduino pin 11
11, 12, 13, 14: Arduino 5, 4, 3, 2
*: Pin 3 técnicamente debe ser conectado a un potenciómetro de 10K entre VCC y GND, no obstante la pantalla de mi tenía un buen contraste en la parte inferior de la gama del potenciómetro por lo até a la línea de contraste a la tierra. Además, quería el potenciómetro para otra cosa :)
+: Interruptores del pin 5 LCD entre lectura y escritura, pero nunca necesita leer de la pantalla LCD así que mantenga esto al suelo para mantener la pantalla en modo de escritura.

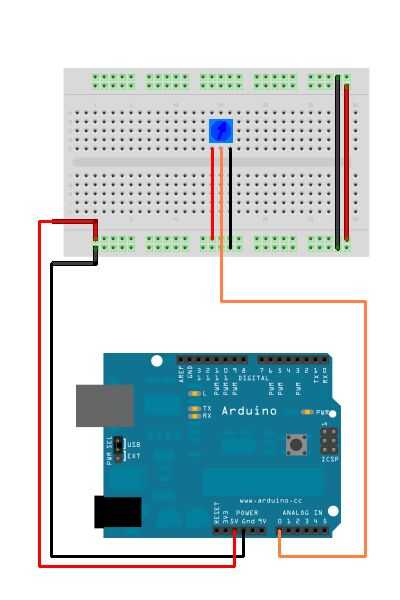

Opcional: control de velocidad
Potenciómetro de GND: tierra
Potenciómetro de VCC: VCC
Limpiador del potenciómetro: análogo de Arduino en 0

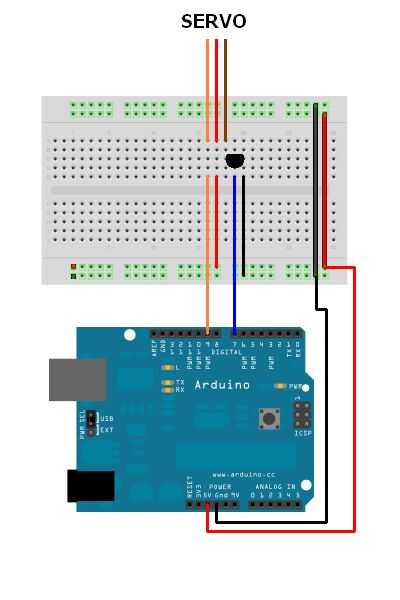

Opcional: "nuevo tweet" bandera

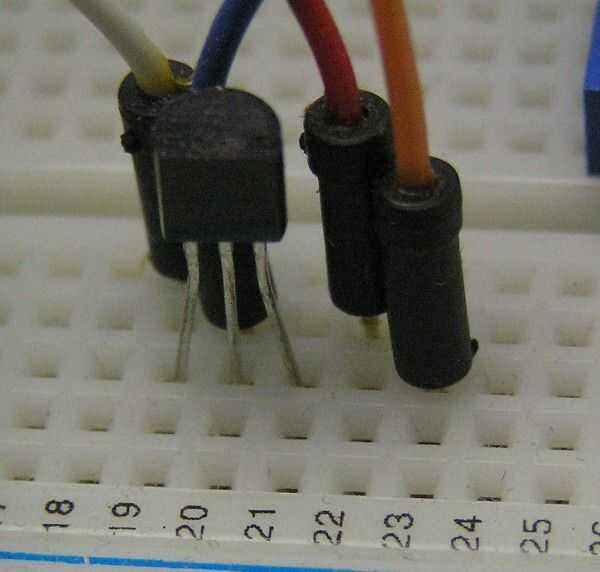

Usted necesitará un transistor y servo.
Emisor del transistor: GND
Transistor de base: Arduino pin 7
Colector de transistor: servo GND
Servo VCC: VCC
Control de servo: Arduino pin 9 (PWM)
Si desea utilizar el servo, asegúrese de que tener su Arduino conectado a una fuente de alimentación externa (USB no va a dar bastante jugo) y poner el condensador electrolítico entre el poder carriles para proporcionar corriente de espiga.
