Pantalla LCD de bricolaje I2C con entradas (2 / 5 paso)

Paso 2: Cableado de los botones de entrada

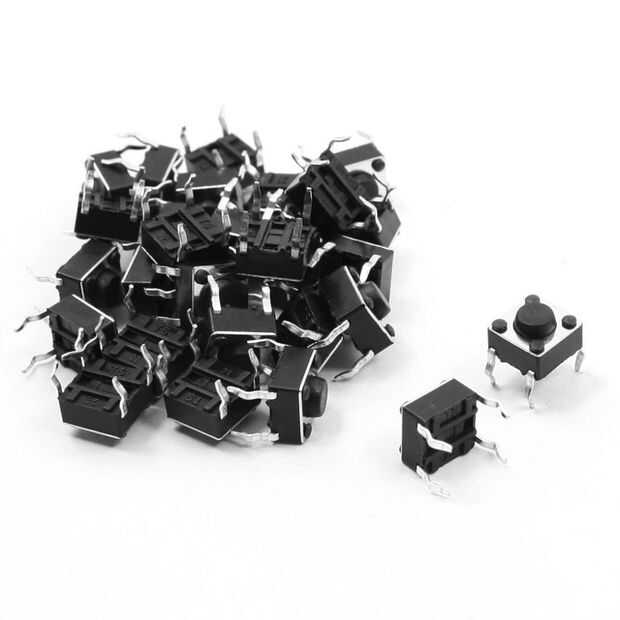

Estamos incluyendo 5 botones de entrada en este proyecto. Los llaman izquierda, derecha, arriba, abajo y seleccione. Estándar pulsadores son ideales para esto, pero cualquier digital / el sensor funcionará.

Conectar los botones como sigue:

Izquierda se conecta entre tierra y pin 25 del MCP23017

Derecha se conecta entre tierra y pin 22

Hasta se conecta entre tierra y pin 24

Abajo se conecta entre tierra y pin 23

Seleccione conecta entre Gnd y pin 21
