Pantalla POV (persistencia de la visión) con IRled (5 / 8 paso)

Paso 5: Hardware actualizado pantalla POV

Para fijar posición del carácter,

He utilizado el interruptor de la foto. (SG-23FF)

Puede ver detalle del fototransistor en siguiente enlace.

http://www.electroschematics.com/10494/Arduino-opt...

De todos modos este interruptor foto hacer nuestro sistema de conocer la posición para comenzar la visualización.

Ahora nuestro personaje de pantalla POV no flujo.

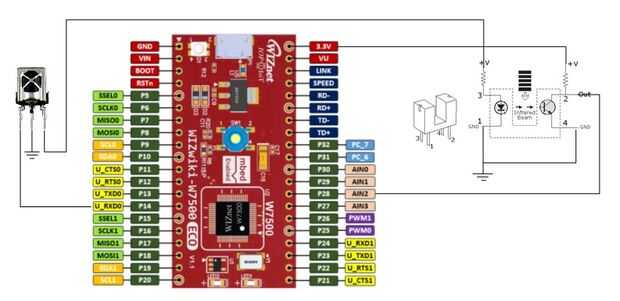

Puede comprobar la conexión de hardware foto interrrupter entre WIZwiki-W7500ECO tabla en cuadro.

Para la exhibición del carácter libremente,

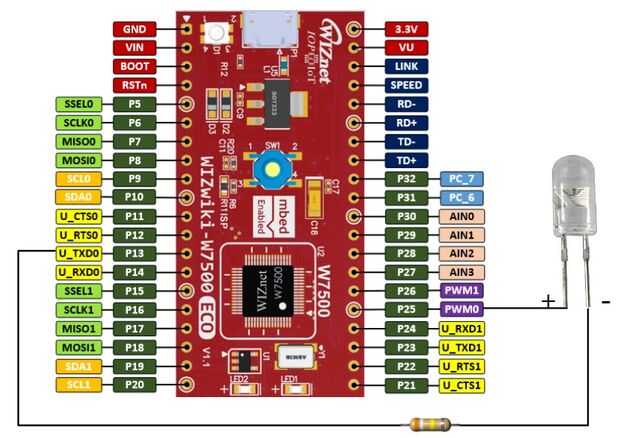

He utilizado IRled TX, módulo RX IRled (fotosensor).

Es muy sencillo de conectar. y muy barato.

Puedes ver que más detalles de cómo funciona el IRled comunicación siguiente enlace.

https://Learn.Sparkfun.com/tutorials/ir-Communication

He utilizado irled como una comunicación UART.

Y necesitamos un tablero de WIZwiki-W7500ECO más que conectado al PC y enviar la cadena de caracteres a mostrar.
