Paso 3: Montaje de los componentes

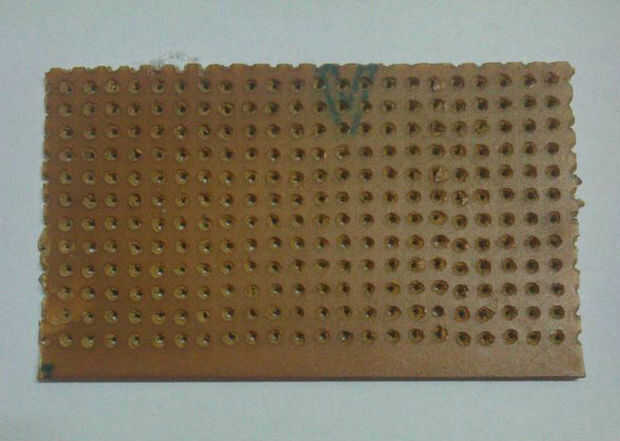

- En primer lugar, cortar una pieza de protoboard (12 x 22 será suficiente)

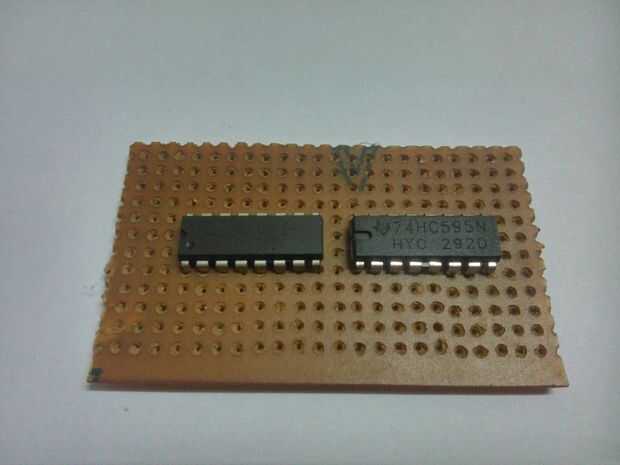

- Cambio de lugar los dos registros en él (Asegúrese de que la muesca enfrenta el mismo lado)

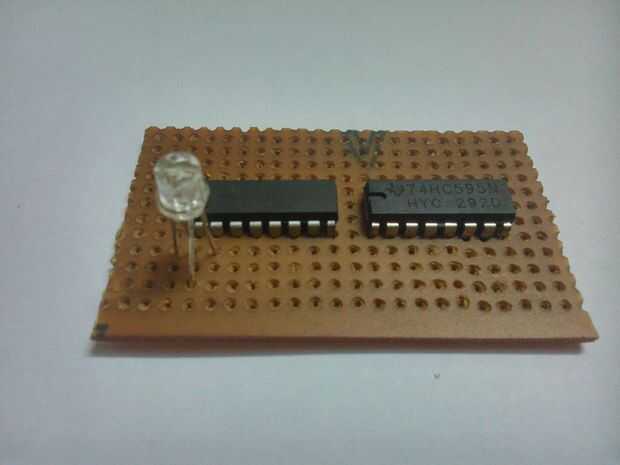

Ahora tomar un RGB led y doblar el ánodo común lejos del resto de las piernas. Ahora coloque en el tablero como se muestra en la imagen. La pata roja no debe estar alineada con las otras patas, y se conectará a Q0, bule y patas verdes deben estar alineadas con Q1 y Q2 respectivamente.

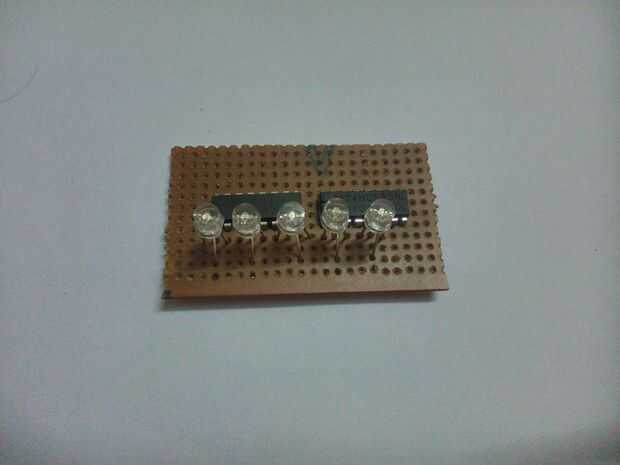

Repita para otros 4 leds RGB. Mira la imagen de referencia. Para el tercer led, existe una brecha entre azul y verde de la pierna para el conector de tierra de registro de desplazamiento.
En definitiva,
- Pierna roja de LED RGB 1 - Q0 del primer cambio de registro
- Etapa azul del RGB LED 1 - Q1 del primer cambio de registro
- Verde pierna de RGB LED 1 - Q2 del primer registro de cambio
Pierna roja de RGB led2 - Q3 del primer cambio de registro
Etapa azul del RGB led2 - Q4 del primer cambio de registro
Led2 de pierna verde de RGB - Q5 de primer registro de cambio
Pierna roja de LED RGB 3 - P6 del primer cambio de registro
Etapa azul del RGB LED 3 - Q7 del primer cambio de registro
Verde pierna de RGB LED 3 - Q0 del segundo registro de desplazamiento
Pierna roja de RGB led4 - Q1 de segundo turno registro
Registro de pata azul del RGB led4 - Q2 de segundo turno
Verde pierna de RGB led4 - Q3 del segundo registro de desplazamiento
Pierna roja de RGB led5 - Q4 de segundo turno registro
Registro de pata azul del RGB led5 - Q5 de segundo turno
Led5 pierna verde de RGB - P6 del segundo registro de desplazamiento
El registro de toshift de pins de la soldadura. Utilizar un zócalo del IC si es necesario.
También participar en todas las patas del ánodo.
