Paso 5: Montaje de componentes
Esta fue la diversión parte estaba esperando.
Pegué el cristal USB con pantalla táctil a mi panel de LCD. Puede usar cinta de doble cara para un enfoque menos permanente sin embargo estaba tratando de mantener el perfil tan bajo como sea posible. Deslice el conjunto pegado en el marco. Montaje de la parte 4 del bastidor con los soportes en L para el conjunto de 3 piezas. Ahora tienes un rompecabezas de componentes para montar y encajar en la parte trasera de la pantalla LCD.

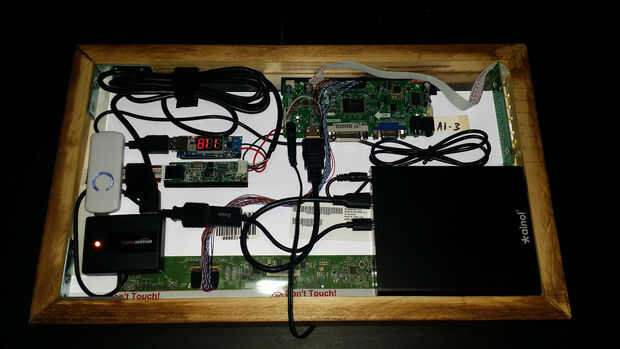

Después de algunas iteraciones encontré la posición final de la mayoría de los componentes en su mayor parte, pero hubo 2 cosas que tuve que averiguar; Quería alimentar la pantalla LCD y el PC con dos cables separados 2) ¿cómo iba a acceder a los botones de menú y el poder de presentación?

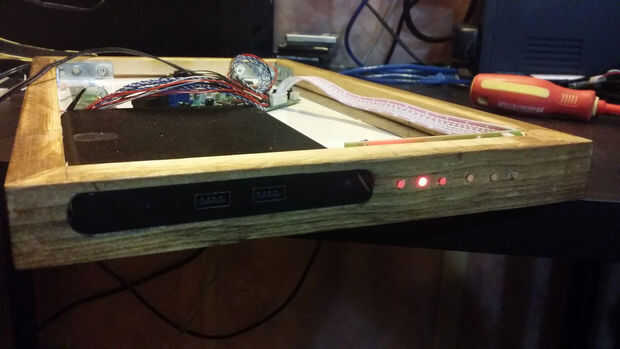

Mostrar botones: decidí instalar la tablilla botón apagado al lado del panel en la parte superior donde se instala el mini pc. Por suerte la junta fue la profundidad exacta como la cavidad detrás de la pantalla LCD (~3/4 "). Después de medir donde serían los botones en la parte exterior del marco unos 1/8" agujeros fueron perforados. 1/8" barras compradas en ebay (http://bit.ly/1IMXmr2) fueron cortadas a longitud insertada en los agujeros para actuar como una extensión de los botones dentro de plexiglás, dejó cerca de 1/8" fuera del marco que sintió bien al tacto. Una varilla fue cortada más corta para sentarse a ras con el marco y se sientan sobre el LED en el tablero del botón para mostrar las luces de indicador de energía verde o rojo.

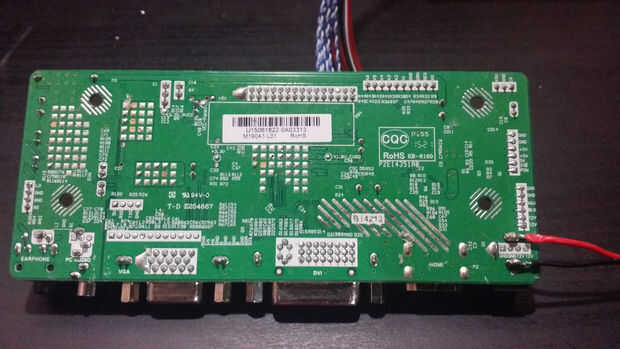

Energía: La pantalla funciona de 12V y el mini-PC funciona de 5v. Soldar 2 cables a los cables del conector de barril en el tablero de control de pantalla y los cables de alimentación un convertidor de voltaje DC-DC con una salida USB (http://amzn.to/1JTfCKq). Compré un adaptador de USB a 2,5 mm barril jack (http://amzn.to/1ZKwvjD) para la pc mini desde el convertidor de voltaje de alimentación. Ahora uso un adaptador de corriente de 12V/2A solo que la tablilla y carga la mini pc.
