Paso 4: Agregar los cuatro botones programables (opcionales)
Si no va a agregar los botones opcionales puede saltarse este paso y vaya al paso 5.
Los botones opcionales consisten en cuatro botones programables que se conectan a los pines GPIO 18, 22, 23 y 27/21 (pin GPIO 21 revisó al pin 27 en posteriores revisiones de placa Pi). Estos pernos son traídos hacia fuera en el PCB de PiTFT sí mismo para que se se utilizan estos al soldar nuestros cables en.
Preparación de los cables según las siguientes pautas:
- Corte 4 pares x de trozos de igual longitud de cable (aprox. 5-6 pulgadas de largo). Sugieren utilizar un color de hilo que no sea rojo o negro para evitar cualquier confusión con los + 5v y tierra cableado más tarde.
- Preparación y tira de los extremos girando los hilos y estañar con soldadura un poco.
- He añadido retráctil a los cuatro pares de cables pero esto es opcional, que sólo puede torcer los pares juntos.

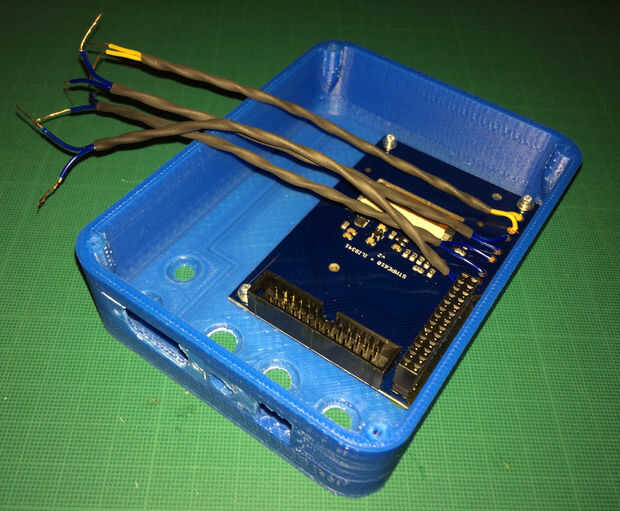

- Empuje los cables a través de los orificios en la parte posterior de la PiTFT y la soldadura en la parte frontal de la pantalla. Tenga cuidado de no para tocar ninguna parte de la pantalla con la punta o tope de la plancha! La polaridad no es importante en esta etapa tan alambre los pares cualquier forma redonda.
- Una vez que la soldadura es completa, los empalmes de la soldadura de Inspeccione visualmente y compruebe que usted es feliz con ellos.
- Garantizar la PiTFT en su lugar con los tornillos M2, recordando a los pack con arandelas si los tornillos son más de 4mm de longitud.
Con el PiTFT asegurado en su lugar y los cables preparados, ahora estás listo para comenzar con los interruptores. Puede que necesite utilizar una lima redonda para hacer los agujeros bastante grandes, así que pruebe la colocación de los interruptores y los agujeros de la caja según sea necesario.
Una vez que estés satisfecho con el ajuste de los interruptores, quite todo otra vez. Sugiero que hagas tanto de soldadura como sea posible de la caja impresa 3d como el calor de la plancha puede deformarse fácilmente el plástico si demasiado durante demasiado tiempo. Tomar nota de cómo encajan los interruptores en el panel de la caja, por ejemplo mi iluminación interruptores pon desde el frente, mientras que los otros dos están equipados de la parte posterior, así que con esto en mente alimenta los tres pares de cables para los interruptores de alumbrado hacia fuera a través de los agujeros.

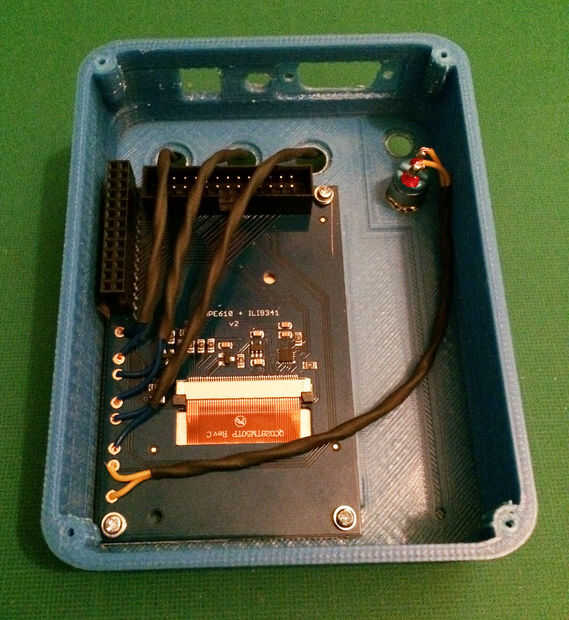

Con esos tres pares ahora de soldadura la función pulsador SP-NO cambiar al pin #23 en el PiTFT (indicado por el cable amarillo en la imagen). Este interruptor se separa de los otros tres en el diseño de la caja que tenía la intención de que se utilice como un botón de función especial (es decir, cambiar el TFT retroiluminación apagado/encendido o para actuar como un botón de apagado).
Los tres restantes interruptores iluminantes ahora pueden soldarse a los alambres a pines 18, 22 y 27/21 de la PiTFT. Tenga en cuenta que si como yo también utiliza interruptores de luz, usted tendrá que soldar los cables a estos interruptores también. Preparación 3 pares x de cables de la misma manera que hiciste anteriormente, sugiero con rojo y negro los cables para esta tarea, extra procurando identificar el cátodo y el ánodo del LED. Esta información se encuentra generalmente en la hoja de datos para su conmutador solicitada si no se indica el interruptor sí mismo. En el caso de mis interruptores, cátodo del LED se indica mediante una muesca en el cuerpo.

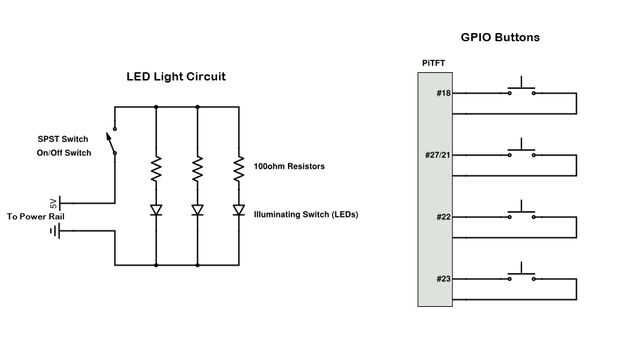

El LED se enciende y se apaga mediante un SPST pulsador selector de encendido/apagado. Mi interruptor de las luces tiene una tensión de 3.3v, una corriente de 20mA y hay un 5.0v de entrada desde el riel de alimentación, por lo que tengo que usar resistencias de 100Ω en mi circuito. Si no está seguro de cómo calcular los valores de la resistencia correcta para el LED, aquí es un asistente práctico cálculo en línea. He incluido un diagrama de cableado para los circuitos del interruptor para ayudarle a obtener todo conectado y funcionando correctamente. Una vez que todo está conectado, instalar los interruptores en el gabinete. En cuenta que el riel de alimentación indicado en el diagrama está cubierto en el siguiente paso.
