Paso 5: El circuito de potencia
El circuito de potencia consta de los siguientes elementos:
- ANSMANN 7.4v-Ion de litio recargable batería 5200mAh
- Interruptor de palanca SPDT (montaje en panel de función)
- 2.5 superficie mm recta montar toma de corriente DC
- Recomendado cambiar el regulador (32v entrada, salida 5v, 1A)
- Condensador electrolítico de 22μF 10v dc aluminio
- 220μF 6.3 V dc aluminio polímero condensador
- Diodo de Schottky, 1A 40v
- Sola cara veroboard / placa perforada

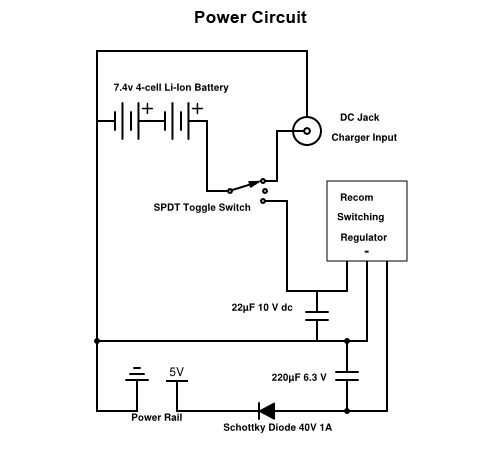

Está cableado según el diagrama de cableado suministrado, como siempre cuando uso placa perforada Asegúrese de romper las pistas cuando sea apropiado e inspeccione corto antes de aplicar energía al circuito. Consulte la hoja de datos de los reguladores de voltaje para determinar que pines son + Vin, de tierra y + Vout. Cuando utilizar polarizado condensadores Compruebe la polaridad antes de soldar en su lugar.

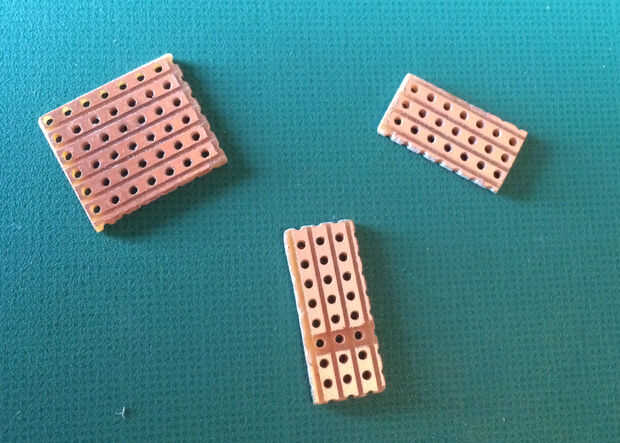

Como el espacio dentro del recinto es limitada el circuito se ha dividido en tres piezas de placa perforada, cada corte al tamaño exacto requerido. Esto permite una colocación más flexible dentro de la caja, asegurando que todo se ajuste. Si está ensamblando su pantalla sin botones opcionales debe tener mucho más espacio para conseguir todo lo cómodamente. Trate de mantener los cables que enlazan a las diferentes tablas tan cortas como sea posible, un par de pulgadas debería ser suficiente.
Una vez que los circuitos se han reunido como el anterior, todo funciona con soldadura los + 5v y tierra los cables en el riel de alimentación.

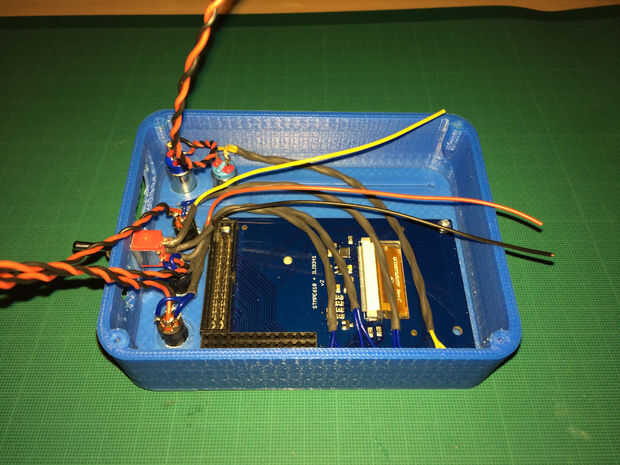

Finalmente se puede montar el conmutador al recinto. Panel montaje interruptores normalmente tienen una tuerca que atornilla en la rosca en el cuerpo. La toma de DC que usa es un montaje en superficie, así caliente pegué este en su lugar.
El interruptor es el interruptor principal, interruptor entre y de recarga. Cuando en la posición de apagado se puede conectar el cargador de batería para recargar la batería, se indica el estado de carga en el cargador sí mismo.
Tenga en cuenta que la pantalla no puede ser alimentada directamente de la red eléctrica, el cargador es aislado para proteger el circuito principal.
