Paso 2: Construcción de un banco de pruebas

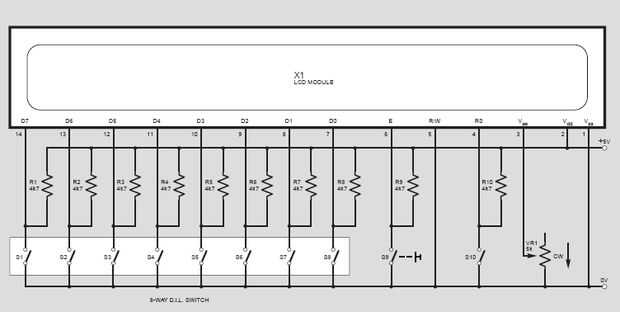

Basándose en la información anterior, le mostraré cómo hacer una muy simple manual LCD prueba de plataforma que le permite introducir texto y símbolos que a su vez te enseña exactamente cómo funcionan. Abajo está el esquema. Los puentes (interruptores 1-8) tienen resistencias pull-up para una falta puentes da una lógica 1 o alta.

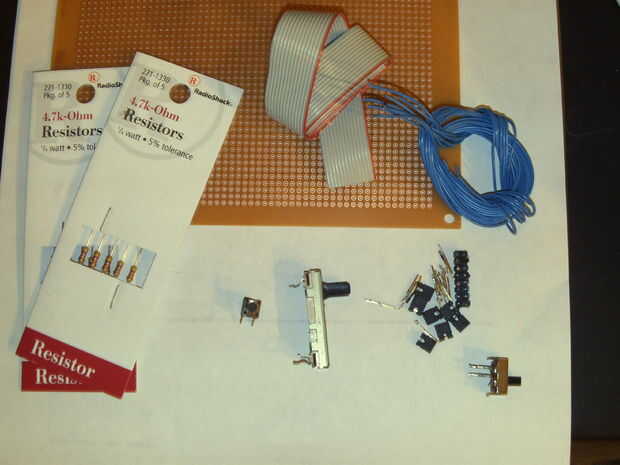

Partes:

tarjeta de circuitos impresos con contactos individuales
resistencias 10 4.7 k
14 cable de cinta
cualquier cable para puentes de alambre
potenciometro de 10 k
pulsador interruptor momentáneo
montaje de puente 2 x 8 (un ocho DIP interruptor sería mejor. Te recomiendo que realmente)
8 puentes
Interruptor SPST
1 cable de poder y 1 para la tierra a su LCD

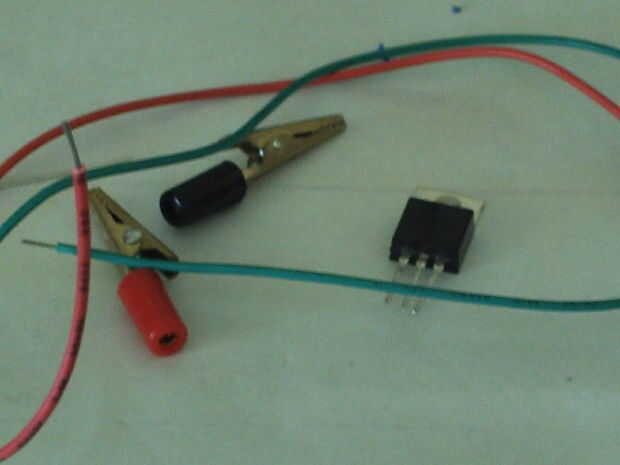

Regulador de la C.C. 5v LM7805 (u otro regulador de 5v)
2 pinzas de cocodrilo pequeño
Clip de la batería de 9V
Batería de 9V

Opcional si tienes un LCD con cable a un puerto paralelo macho:

puerto paralelo hembra

Herramientas:

Soldadura de hierro
De la soldadura
Cinta aislante
Pinzas
Peladores de alambre
Ayudando a mano (opcional pero muy útil)
