Pantallas de inicio (6 / 10 paso)

Paso 6: Contraste y R/W

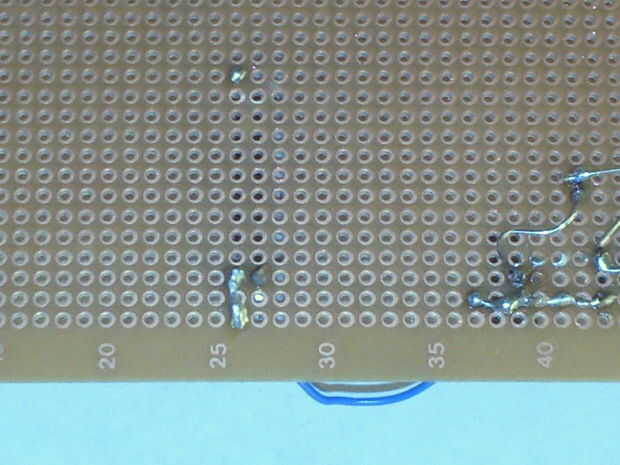

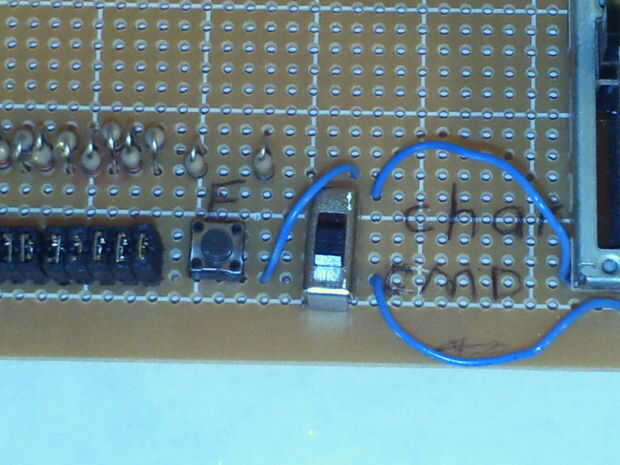

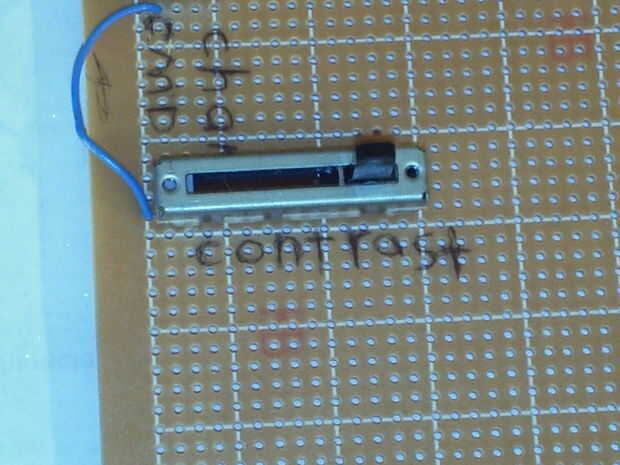

En mi pantalla ya he conectado para conexión en paralelo, así que el ajuste de contraste está en la pantalla. Si tu LCD no está conectado a nada, este potenciómetro está aquí para ajustar el contraste. No totalmente he cableado lo que no tengo ningún uso para él todavía, pero aquí es cómo va a. El pasador del regulador debe conectarse al cable que irá al pin 3 de la pantalla LCD. Los otros dos extremos deben conectarse a + 5V y tierra. OH sí, el potenciómetro es de 10k. La única razón que utiliza un potenciómetro deslizante es porque me gustó. Se puede utilizar una rotación. Por último, la conexión de R/W se conectará a masa, por lo que anuncio un puente de alambre desde el carril de tierra para la línea de clavija 5 R/W en la pantalla LCD.
