Paso 7: energía

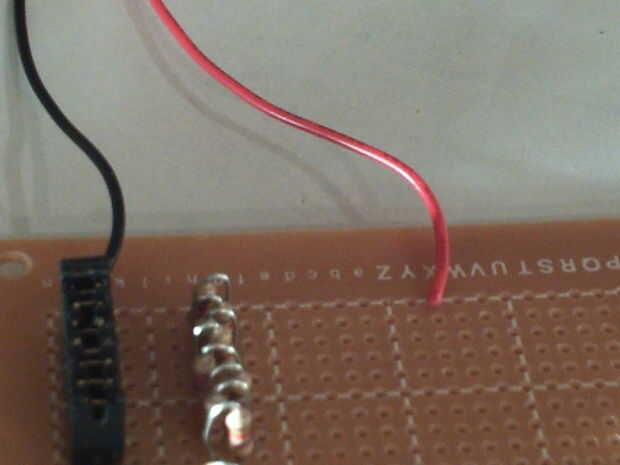

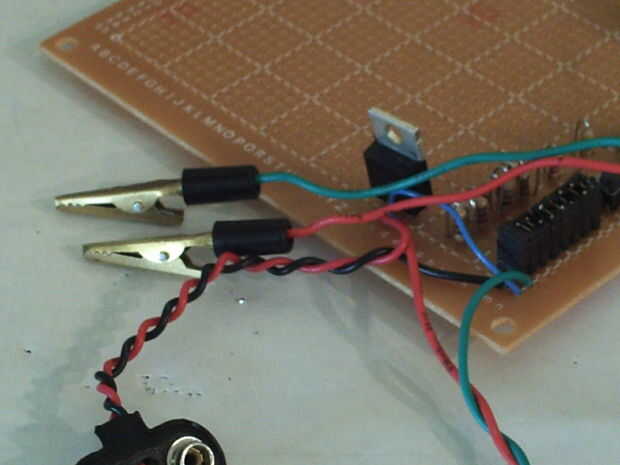

Ahora por el poder. Pantallas de casi todo tipo funcionan con 5 volts DC. para su comodidad, utilizamos una batería de 9 voltios. El cable de tierra del clip de batería de 9V para el carril de tierra por los puentes de soldadura, suelde el cable positivo a poca distancia a pie. Soldar el pin izquierdo del regulador de 5V (pin de entrada) al cable positivo del clip de la batería. Esta debería ser la única conexión al cable positivo de la batería de clip. Soldar un cable de puente desde el pin medio del regulador (tierra) para el carril de tierra. Luego soldar un cable de puente desde el pin correcto del regulador (salida) para el carril positivo. Ahora es el momento para construir el cocodrilo clips. la soldadura de un clip para el cable para el positivo y el otro al cable de tierra. He mencionado estos cables en la lista de piezas. No tienen nada que ver con el clip de la batería. Solde el cable positivo al riel positivo y el cable de tierra para el carril de tierra. Utilizará estos clips de cocodrilo para alimentar la pantalla LCD. Si te gusta te podría enviar la potencia sobre el cable de cinta a la pantalla LCD. Pin 1 en la pantalla LCD es de tierra y el pin 2 es positivo. Algunas pantallas LCD tienen una conexión de 2 x 7 o 2 x 8 (dependiendo de si tiene un modelo de 14 o 16 pines). Puede identificar pin uno simplemente que su tierra. Generalmente se tiene un rastro de PCB más grueso y conectar a la carpintería en algún momento.
