Paso 4: Conecte el circuito
Use una superficie lo suficientemente grande para soportar la longitud de la tira de vinilo - esto hace más fácil mantener todo en su lugar mientras se trabaja. Usted querrá primero hacer el circuito con conexiones mecánicas - aún sin soldadura. En cada conexión, tuerza el alambre o la pierna desde la resistencia o el LED alrededor de la otra.

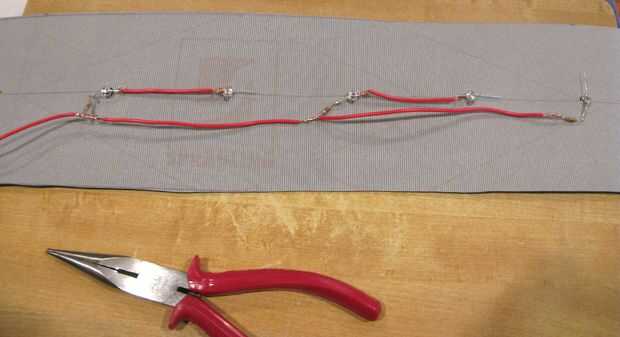

Poner la tira de vinilo en la superficie de trabajo y utilizarlo como una guía para la colocación de todas las partes. Comencé el cableado en la parte inferior de la tira sin ninguna razón particular, pero creo que tiene sentido trabajar desde un extremo a otro para que mantener una perspectiva sobre los extremos positivos y negativos de los LEDs y el cableado. Al trabajar, insertar los LEDs en los agujeros apropiados de la tira de vinilo. Esto ayuda a estabilizar el circuito y asegura la correcta colocación de los LEDs y resistencias.
Cable largo rojo

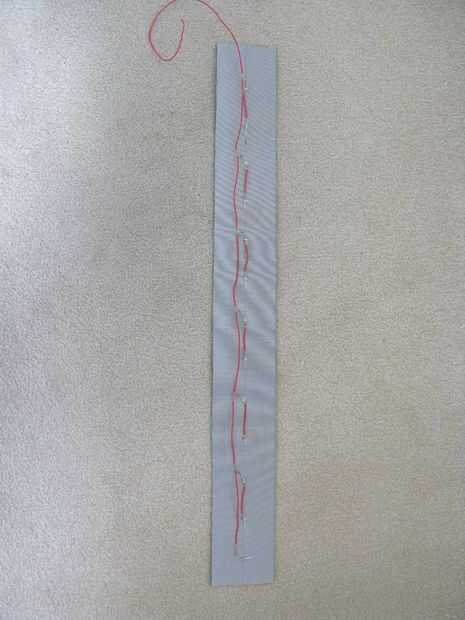

Consideré la parte paralela del circuito a ser la columna vertebral, así que empecé por cortar un alambre largo rojo para el lado positivo del circuito paralelo. Esto debe ser aproximadamente un pie más largo que la tira de vinilo para que pueda conectar a la batería y tener suficiente holgura para soltar la batería en la parte inferior del bolsillo delantero del pantalón.
Primer LED
Conecté el resistor de 270 ohm a la parte inferior del cable rojo. No importa qué extremo de la resistencia se conecta. He envuelto el Calvo alambre alrededor de la pata de la resistencia y luego envuelve la porción restante de la pierna de resistencia alrededor del alambre. Esto resulta en una buena conexión mecánica que fácilmente no se desintegraría. Utilice los alicates para envolver los cables y las piernas - lo hace mucho más fácil.

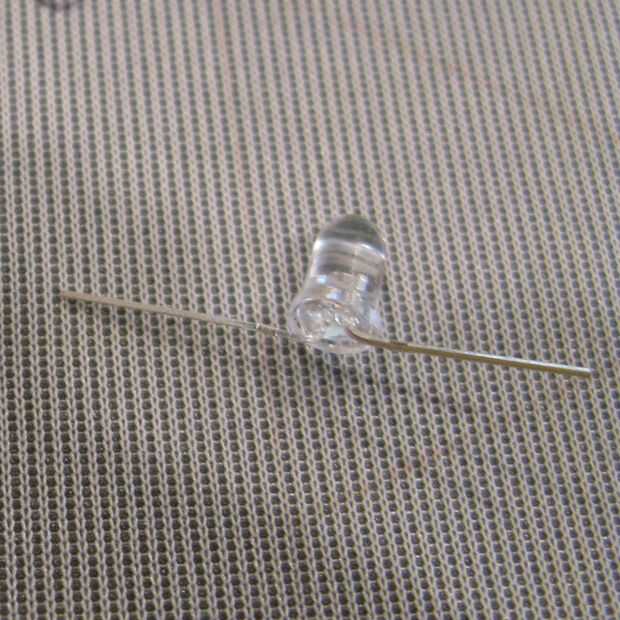

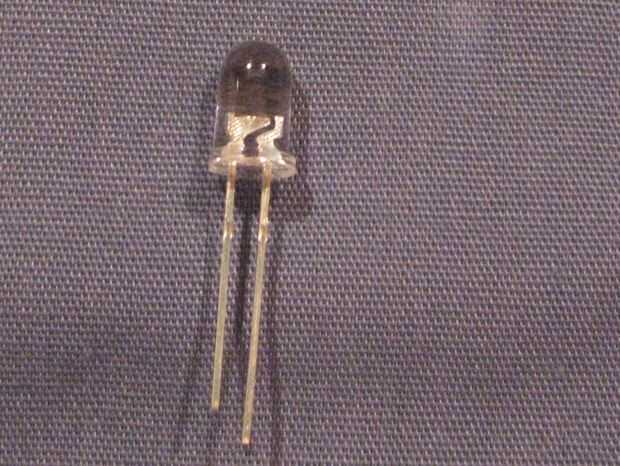

Entonces conecté el otro extremo de la resistencia al positivo de un LED usando el mismo método de torcer la pierna de resistencia alrededor de la pata del LED y viceversa. Generalmente, la pierna más larga de un LED es el positivo. Puede comprobar esto mirando el LED cerca. La placa más pequeña es la placa positiva. Tienes que conseguir este derecho para el circuito a trabajar.
Circuito en serie
Después, conecté el primero de los seis circuitos de serie de mi circuito completo. Puesto que cada uno de los circuitos de la serie utiliza dos LEDs, saltó un agujero LED y había preparado el cable largo rojo para la próxima conexión.
Que necesitaba eliminar el aislamiento de una sección corta del cable rojo (aproximadamente 1/2 pulgada de largo). Colocar el cable rojo cerca de los agujeros en la tira de vinilo, utilizado el pelacables para perforar el aislamiento en la parte superior e inferior de la sección de 1/2 pulgada. Te recomiendo que intenta esto primero en un pedazo de alambre para que sepa que la porción de los peladores atraviesa el aislamiento sin cortar también el cable. Una vez que había atravesado la parte superior e inferior de la sección a decapar, he utilizado la hoja de afeitar solo filo cortar a través del aislamiento a lo largo. Esto era más fácil de lo que esperaba que sea - las diapositivas de la hoja de afeitar entre los alambres individuales del alambre trenzado si empuja demasiado duro, por lo que no tienes que ser tan cuidadosos como haces con el pelacables. Recoger en el aislamiento con uña y tire lejos. Puede tardar un minuto o dos se salga del todo, pero he encontrado preferible cortar accidentalmente el cable. (Nota, si por descuido se corte el cable al quitar el aislamiento, sólo corte el cable, el aislamiento de los extremos sólo cortar y conectar girando uno alrededor del otro. Se puede ver una de estas conexiones en la foto ocho.
Para el circuito de la serie, que necesitaba un resistor de 82 ohm. Envuelve esa pierna alrededor del alambre desnudo expuesto a. Entonces, conecté la otra pata de la resistencia a la pata positiva del LED, como antes. Luego conecté la pata negativa de este LED a la pata positiva del LED segundo en este circuito en serie.
Conecté las secciones restantes del positivo de los circuitos de la serie. Esto constituye más de la mitad de la obra en el circuito de conexión mecánica. ¡ Yay!
Cable largo negro

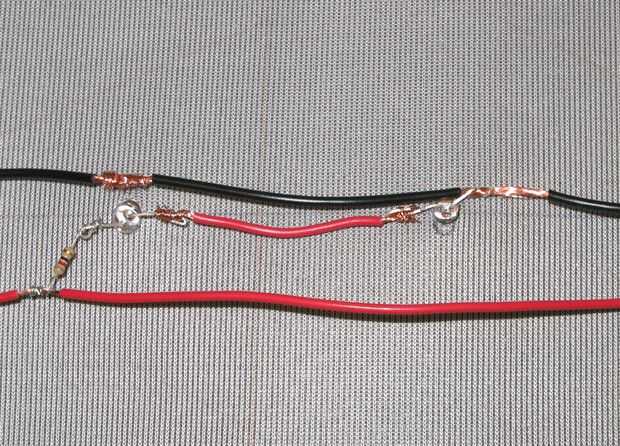

Para la parte negativa del circuito, corte un pedazo de alambre negro de la misma longitud que el alambre largo rojo. De manera similar al cable rojo, lugar al lado de los LEDs que están sentados ahora felizmente en sus agujeros en la tira de vinilo. Determinar la ubicación correcta para quitar el aislamiento el cable negro por lo que puede envolver los extremos negativos de los LEDs alrededor del alambre desnudo para completar la parte negativa del circuito. Envuelva las patas negativas de LED alrededor del alambre desnudo.
Nota para mi circuito complejo con las porciones combinadas serie y paralelo, solamente cada otro LED se conecta al cable negro. Los LEDs restantes conectan el cable rojo. Si son inteligentes y elegir un número par de LEDs, tendrás un circuito en paralelo sencillo que parece una escalera y cada pata negativa del LED se conectará al cable negro.
Conector de batería

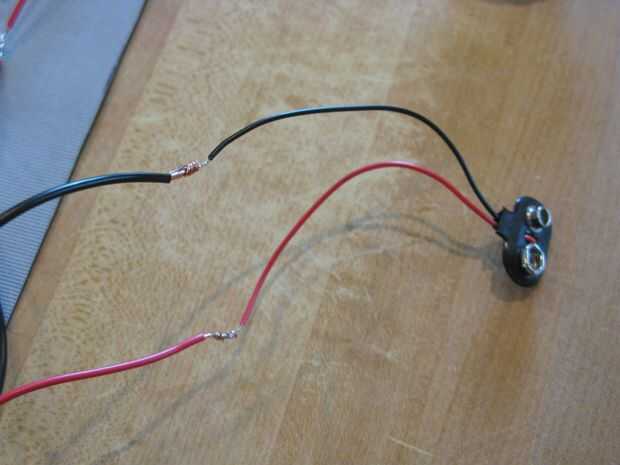

Por último, conectar el rojo y negro los cables al conector de presión de la batería de 9 voltios. Tira el aislante de los extremos de los cables de conector de resorte y los cables rojo y negro. Tenga en cuenta que los cables en el conector de presión pueden ser un calibre diferente, que tal vez necesite usar una porción diferente de los peladores para evitar cortar a través del cable.
Prueba el circuito
Ahora debería tener un completo circuito conectado mecánicamente! Girar la tira de vinilo y compruebe los indicadores LED para asegurarse de que tienes el final positivo en la posición correcta. Confía en mí, aunque yo pensaba que estaba siendo cuidado, que todavía tengo dos conectado al revés. Puesto que no ha soldado el circuito, es fácil de arreglar los errores. Ahora es el momento para probarlo y espero que funcione. Tira el aislante de los extremos de las puntas de los cables rojo y negro. Toque el cable rojo con el extremo positivo de la batería y el cable negro al otro extremo. Las luces se encienden. Si no es así, compruebe las conexiones para asegurarse de que son buenos y revise la polaridad de los LEDs de nuevo.
Éxito
¡ UF! No puedo decirte lo feliz que estaba cuando llegué finalmente a mi circuito a trabajar. Como ya he mencionado, no había nunca alambré un circuito antes, llevo unos 5 intentos antes de que lo conseguí. Estoy esperando que este Instructable le ayudará a evitar esa frustración.
