Pantógrafo 3D (5 / 11 paso)

Paso 5: Y el pivote de pantógrafo

Es el truco para permitir que el pantógrafo trabajar con varios tipos de material para construir un soporte que puede girar alrededor.

  • Una de las piezas restantes de 9.5" de 3 piezas en corte

  • 2-6" pieza
  • 2-2.5" piezas
  • piezas de 2-1"

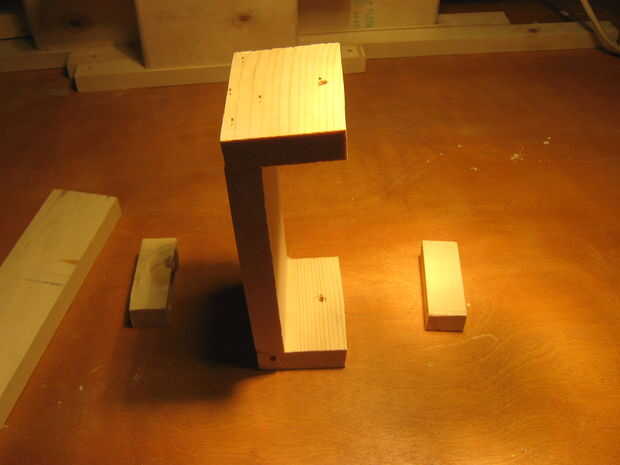

  • Construir un U de 1 6" pieza y 2 2.5" piezas. Clavo o les pegan.
  • Perfore un orificio de 1/2" del borde en el centro de la U en ambos extremos.
  • Taladre 1 orificio por la parte inferior de la Junta todos el camino en la pieza de uno de los extremos.
  • Perfore un agujero en el extremo de los dos 1" piezas

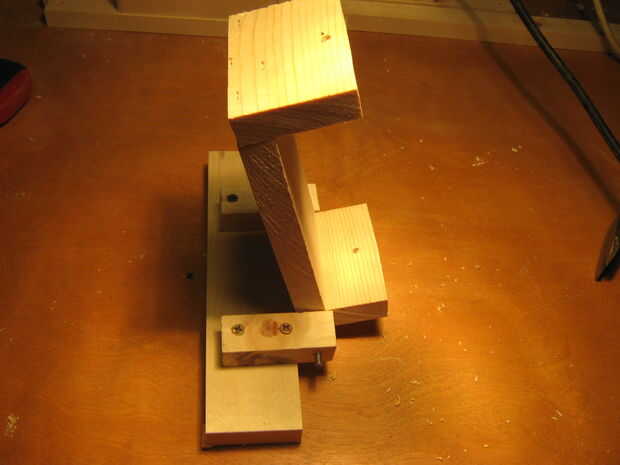

    • Lugar uno 1" pieza a cada lado de la U donde se perforó el agujero.  Conectar entre sí las tres piezas por martilleo de una varilla de 7" a través del orificio. El ajuste debe ser apretado.

    Utilizando algunos tornillos de conexión 1" pieza a la mesa final.  Esta sería una de las tablas de desecho (9,5 "x 3") a la izquierda de cuando usted corta alrededor de las 5" cuadrados.  El extremo donde está pegando la varilla a través de las necesidades para colgar el tablero así que puede moverse.
