Paso 5: Guante y pantalla táctil parte
bueno, la intro habló de convertir su papel y lápiz en la pantalla táctil.
Pero! ¿cómo logramos esto?
Aquí es donde entra el concepto de capacitancia para ayudar.
escuchado de touchscreen.most capacitiva de nuestra casa de smartphones esta pantalla táctil capacitiva.
lo que estamos a punto de hacer es la versión más básica de este.
ideas aquí
> buena conductividad eléctrica del grafito (grafito de sí, el mismo material en la mina de lápiz)
> capacitancia entre el dedo y el grafito

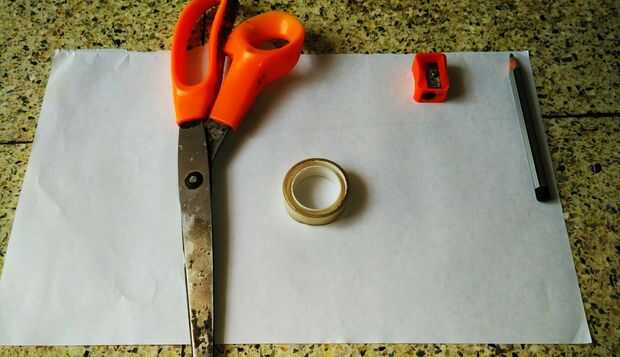

material necesario:: >
> por supuesto un papel y un lápiz (elegir un lápiz de 2HB o superior, para obtener mejores resultados)
> Tijeras

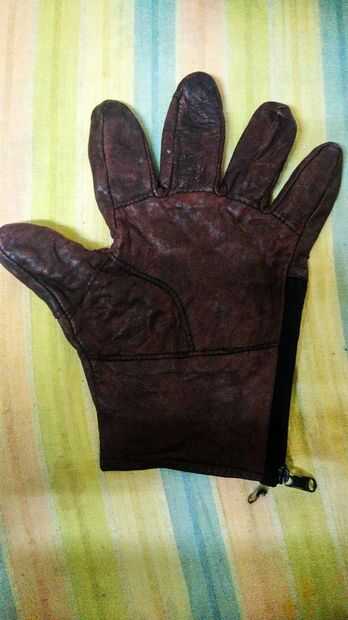

> su guante
procedimiento: >
> trazar la forma del guante en un papel blanco claro y cortar la parte trazada.

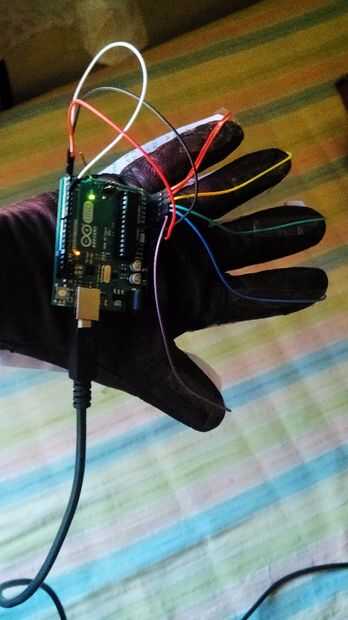

> uno de los arduinos fije a la parte posterior del guante usando cinta de doble cara
> conectarse puentes macho-hembra 6 pines analógicos como se muestra en el circuito

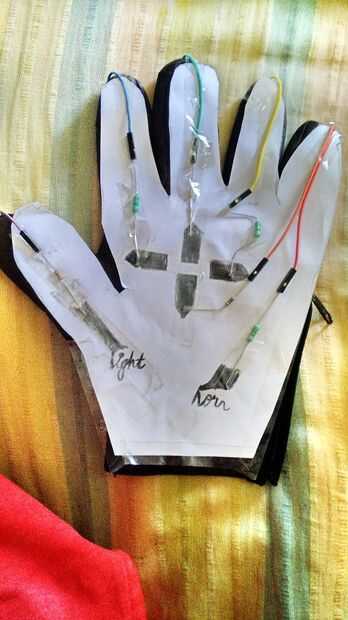

> adelante y sorteo (más oscuras y conectado) símbolos como recto, izquierda, cuerno etc en su papel cortado con un lápiz como se muestra
> de la parte femenina de los puentes conectados conectar resistencias de tal manera que no hay dos resistencias adyacentes tienen el mismo valor (esto es para asegurar que la capacitancia entre adyacente dibujos no influyen mucho)
> luego conecte el extremo abierto de resistencias a sus símbolos respectivos con la ayuda de cinta adhesiva y cubrir también sus símbolos dibujados con él. (esto se hace para no desordenar el dedo cuando se toca y también científico, no a cambio de la capacitancia)
> hay muchos capacitancia relacionados con bibliotecas en las bibliotecas de arduino. Mayoría de las bibliotecas táctil capacitiva requiere dos pernos y una gran resistencia para adquirir readings.the precisa la biblioteca que vamos a hacer uso de hace uso de los cables internos de AVRs para obtener resolución decente con sólo un solo perno.

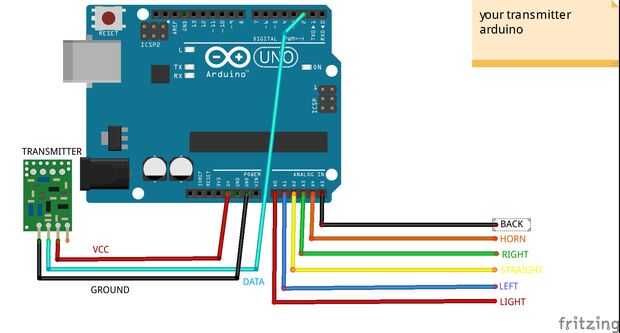

> por último Conecte el transmisor, como se muestra en el diagrama del circuito.
el guante está técnicamente listo
